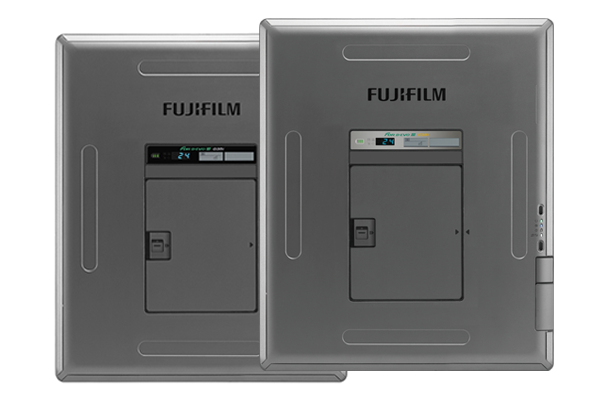

Capteur plan sans fil FUJIFILM FDR D-EVO III (G35i / G43i / C35i / C43i)

Le FUJIFILM FDR D-EVO III est un capteur plan numérique sans fil (détecteur DR) conçu pour la radiographie diagnostique. Il intègre un détecteur à film souple offrant une haute qualité d'image avec une faible dose de rayons X, dans un format particulièrement léger.

Poursuivant l'évolution de la série FDR D-EVO, ce capteur associe légèreté, robustesse et technologies d'acquisition avancées pour améliorer le flux de travail dans une grande variété de scénarios cliniques, en salle comme en imagerie mobile. Le FDR D-EVO III s'adresse aux services de radiologie, centres d'imagerie et structures recherchant un détecteur sans fil polyvalent et endurant. Le nom de modèle officiel est DR-ID 1800.

Séries G et C, quatre références

Le FDR D-EVO III est proposé en deux séries « poids plume » et quatre références, adaptées aux deux formats principaux de la radiographie générale :

• Série G — G35i (format 35 cm) et G43i (format 43 cm).
• Série C — C35i (format 35 cm) et C43i (format 43 cm).

Le choix de la série et de la référence dépend du format d'examen et des besoins du poste. Les caractéristiques précises de poids sont indiquées par le fabricant pour chaque référence (valeurs communiquées pour le modèle 36 × 43 cm, sans batterie).

Détecteur à film souple et technologie de lecture ISS

Le FDR D-EVO III repose sur un TFT sur substrat en film souple, plus léger et plus résistant qu'un substrat en verre traditionnel. Il exploite la technologie exclusive FUJIFILM de lecture à matrice inversée (ISS) : les éléments de détection (TFT) sont placés du côté des rayons X, au-dessus de la couche de scintillation, contrairement aux détecteurs classiques.

Intérêt — Cette disposition réduit sensiblement la diffusion et l'atténuation des rayons X au sein du détecteur, ce qui augmente sa sensibilité. Bénéfice — Des images nettes obtenues avec de faibles doses de rayonnement.

Robustesse et étanchéité

Le capteur est conçu pour résister aux contraintes de l'usage quotidien : il est étanche à l'eau et à la poussière, ce qui facilite le nettoyage, la désinfection et l'emploi dans des environnements variés, y compris en imagerie mobile.

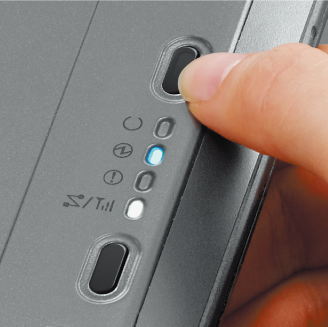

Assistance visuelle par LED

Des LED sont positionnées sur les quatre côtés de la face avant du capteur pour faciliter son utilisation :

• Centrage et distinction des capteurs — Les LED aident au positionnement et existent en cinq couleurs (bleu, rose, orange, jaune, violet), pour distinguer plusieurs capteurs lorsqu'on en exploite plusieurs.
• État de disponibilité — La LED s'allume en vert lorsque l'appareil est prêt pour l'exposition.
• Repérage de la face — Un éclairage blanc identifie le côté supérieur et le côté inférieur du capteur.

La station d'accueil, associée à la console, affiche par ailleurs l'état du capteur sous forme de code couleur à LED, ce qui permet de vérifier facilement son statut, même à distance.

Connectivité sans fil

Le FDR D-EVO III est compatible avec les fréquences 2,4 GHz et 5 GHz (W52/W53/W56) et prend en charge la norme IEEE 802.11ac, réseau local sans fil à haut débit. L'exploitation des fréquences reste soumise à la réglementation en vigueur dans le pays d'utilisation.

Technologie SmartSwitch

La technologie SmartSwitch assure la détection automatique des rayons X : aucune connexion physique n'est requise entre le générateur et le capteur. L'émission de rayons X est détectée automatiquement par le capteur, qui déclenche alors l'acquisition de l'image. Cela simplifie l'installation et facilite l'intégration du capteur avec des équipements existants.

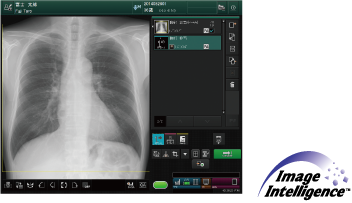

Traitement d'image avancé (options)

Associé à la Console Advance, le FDR D-EVO III bénéficie d'un traitement d'image reposant sur une analyse de la structure en 3D, utile notamment en examen mobile :

• Grille virtuelle (Virtual Grid) — Corrige les effets du rayonnement diffusé sans recourir à une grille physique. Elle conserve un contraste élevé et une image nette, tout en évitant les densités asymétriques liées à un mauvais alignement du tube et du détecteur. (Option)
• Visualisation dynamique II — Des algorithmes de reconnaissance avancés ajustent automatiquement le contraste et la densité des différentes régions anatomiques, à partir de données d'image 3D estimées. (Option)

Ces traitements prennent en charge l'ensemble des zones anatomiques et sont obtenus avec la Console Advance.

Accessoires et options

• Fonctions standard — Détecteur à film souple, technologie de lecture ISS, SmartSwitch, LED d'assistance sur les quatre côtés, étanchéité à l'eau et à la poussière, connectivité Wi-Fi (2,4 / 5 GHz, IEEE 802.11ac).
• Options logicielles — Grille virtuelle (Virtual Grid) et Visualisation dynamique II, avec la Console Advance.
• Accessoires — Station d'accueil pour la visualisation de l'état du capteur.

La disponibilité précise des séries, références et options peut varier selon la configuration choisie et le pays de commercialisation.

Principales applications

• Radiographie générale numérique de l'ensemble des zones anatomiques
• Examens en salle et imagerie mobile
• Acquisition sans fil avec détection automatique des rayons X
• Exploitation simultanée de plusieurs capteurs distingués par couleur
• Imagerie à faible dose grâce à la technologie de lecture ISS

Points forts

• Capteur plan sans fil léger à détecteur à film souple
• Haute qualité d'image avec une faible dose de rayons X
• Technologie de lecture à matrice inversée (ISS) exclusive FUJIFILM
• Quatre références (G35i, G43i, C35i, C43i) sur deux séries « poids plume »
• Étanchéité à l'eau et à la poussière
• LED d'assistance au positionnement sur les quatre côtés, en cinq couleurs
• Station d'accueil avec affichage de l'état par code couleur
• Connectivité Wi-Fi 2,4 / 5 GHz et IEEE 802.11ac
• Détection automatique des rayons X par SmartSwitch, sans câblage générateur-capteur
• Grille virtuelle et Visualisation dynamique II en option avec la Console Advance

Caractéristiques principales

Marque : FUJIFILM Produit : FDR D-EVO III Références : G35i, G43i, C35i, C43i (séries G et C) Modèle : DR-ID 1800 Catégorie : Capteur plan numérique sans fil (détecteur DR) pour radiographie Détecteur : TFT sur substrat en film souple Technologie de lecture : Matrice inversée ISS (couche TFT du côté des rayons X) Détection des rayons X : SmartSwitch (détection automatique, sans connexion physique) Connectivité sans fil : Wi-Fi 2,4 GHz et 5 GHz (W52/W53/W56), IEEE 802.11ac Protection : Étanche à l'eau et à la poussière Assistance visuelle : LED sur les quatre côtés (5 couleurs, état vert/blanc), station d'accueil à code couleur Traitement d'image (option) : Grille virtuelle (Virtual Grid), Visualisation dynamique II, avec la Console Advance Options disponibles : Virtual Grid, Visualisation dynamique II, station d'accueil

Dispositif médical destiné aux professionnels de santé. Le FDR D-EVO III est utilisé avec une source de rayonnements ionisants et son emploi doit respecter les instructions du fabricant, les règles de radioprotection, les protocoles de l'établissement et la réglementation locale. L'exploitation des fréquences sans fil est soumise à la réglementation du pays d'utilisation. Les fonctions, références, options et configurations disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
