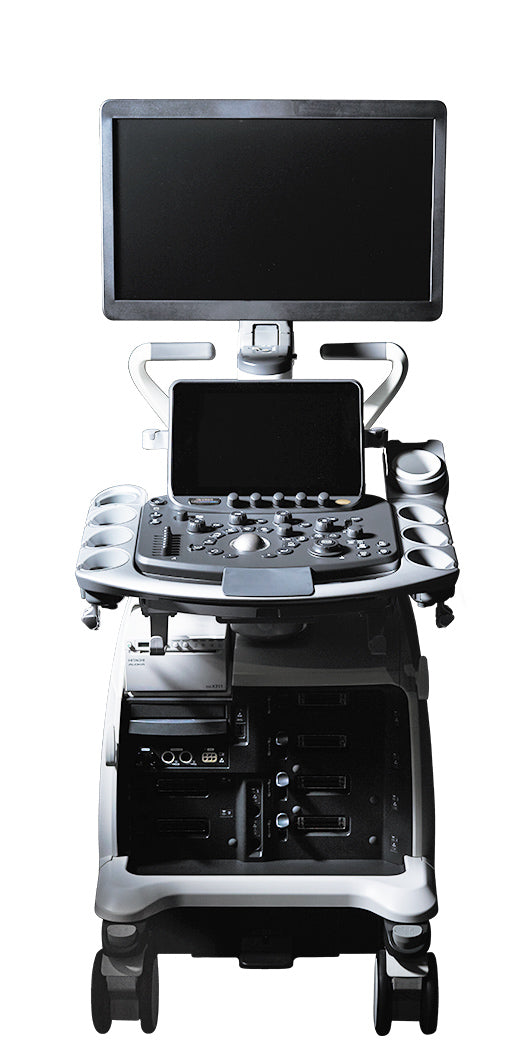

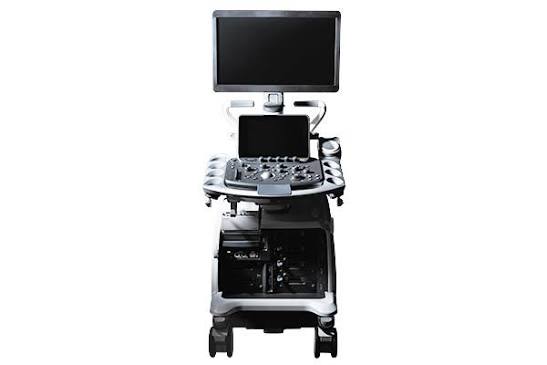

Échographe cardiovasculaire FUJIFILM LISENDO 880LE

Le FUJIFILM LISENDO 880LE est un système d’échographie diagnostique cardiovasculaire haut de gamme conçu pour l’exploration du cœur et des vaisseaux chez les patients adultes, pédiatriques et fœtaux.

Il associe une imagerie 2D, 3D et 4D avancée à des outils automatisés d’analyse cardiaque et hémodynamique. Il accompagne les cardiologues dans l’évaluation des maladies cardiaques structurelles, de la fonction ventriculaire, de l’insuffisance cardiaque et des pathologies vasculaires.

Grâce à sa qualité d’image, à son ergonomie et à ses applications spécialisées, le LISENDO 880LE peut être utilisé aussi bien pour les examens de routine que pour les explorations cardiovasculaires complexes.

Une plateforme entièrement dédiée à la cardiologie

Le LISENDO 880LE a été conçu comme une solution unique pour répondre aux différents besoins de l’échographie cardiovasculaire.

Il prend en charge une large gamme d’applications :

• Échocardiographie transthoracique

• Échocardiographie transœsophagienne

• Échographie cardiaque 3D et 4D

• Cardiologie adulte

• Cardiologie pédiatrique

• Échocardiographie fœtale

• Évaluation de l’insuffisance cardiaque

• Analyse hémodynamique

• Imagerie vasculaire

• Analyse de la fonction myocardique

• Évaluation des maladies cardiaques structurelles

HDAnalytics

Le pack HDAnalytics – HemoDynamic Analytics regroupe plusieurs outils destinés à analyser l’hémodynamique cardiaque.

Il permet d’étudier la fonction du cœur au-delà des mesures conventionnelles et apporte des informations complémentaires pour l’évaluation de l’insuffisance cardiaque.

Cette suite d’analyse accompagne les examens quotidiens, le suivi des patients et l’étude des modifications de la fonction cardiovasculaire.

Architecture Symphonique Pure

Le LISENDO 880LE intègre l’Architecture Symphonique Pure, qui associe plusieurs composants travaillant ensemble pour améliorer la qualité de l’image :

• Les sondes et le traitement frontal

• Le formateur de faisceaux variable

• Le traitement d’image Active Backend Plus

• Le moniteur OLED

• Les technologies de transmission et de réception

Cette architecture améliore la résolution spatiale, temporelle et en contraste tout en maintenant une bonne pénétration dans les zones profondes.

Technologie eFocusing

La technologie eFocusing optimise la transmission et la réception des faisceaux ultrasonores.

Elle améliore le rapport signal sur bruit et réduit la dépendance au positionnement manuel de la zone focale.

L’image reste ainsi homogène et détaillée sur une large profondeur, avec une bonne pénétration même lorsque des fréquences élevées sont utilisées.

La fonction peut être activée rapidement afin de faciliter son utilisation pendant les examens courants.

Active Backend Plus

La technologie Active Backend Plus regroupe les traitements d’image avancés développés par FUJIFILM.

Associée aux sondes haute performance et à la technologie eFocusing, elle fournit une image haute définition pouvant être adaptée aux préférences de chaque utilisateur.

Elle contribue à améliorer la visibilité des parois cardiaques, des valves, des cavités et des structures vasculaires.

Moniteur OLED

Le LISENDO 880LE est équipé d’un moniteur OLED offrant un contraste élevé et une représentation précise des niveaux de gris.

L’affichage des noirs profonds facilite la distinction des faibles contrastes et l’observation des structures cardiaques les plus fines.

Cette technologie améliore également la lisibilité des images Doppler couleur, des reconstructions 3D et des analyses fonctionnelles.

Sondes cardiaques haute performance

Le LISENDO 880LE est compatible avec une large gamme de sondes conçues pour l’exploration cardiovasculaire.

Selon la configuration choisie, il peut recevoir des sondes :

• Sectorielles pour la cardiologie adulte

• Sectorielles pour la cardiologie pédiatrique

• Destinées à l’échocardiographie fœtale

• Transœsophagiennes

• Linéaires pour l’imagerie vasculaire

• Convexes pour les examens complémentaires

• Peropératoires

Cette diversité permet d’adapter le système à plusieurs profils de patients et environnements cliniques.

Sonde transœsophagienne 2D

La sonde transœsophagienne 2D est conçue pour fournir une résolution spatiale, temporelle et en contraste adaptée aux exigences de la cardiologie.

Sa forme facilite sa manipulation et contribue à réduire les variations de qualité d’image liées à l’utilisateur ou à la morphologie du patient.

HDSI

La technologie HDSI – HemoDynamic Structural Intelligence regroupe plusieurs fonctions automatisées destinées à simplifier les mesures cardiovasculaires.

Elle accompagne les examens réalisés chez les patients pédiatriques comme chez les adultes et améliore la régularité des mesures.

Le système peut notamment automatiser :

• La détection de la télédiastole

• La détection de la télésystole

• La mesure du volume du ventricule gauche

• La mesure du volume de l’oreillette gauche

• La mesure du volume de l’oreillette droite

• La mesure de la fraction de changement de surface

• La mesure du rapport OG/AO en mode M

• Le calcul de la fraction d’éjection par la méthode de Teichholz

• Les mesures du flux transmitral

• Les mesures en Doppler tissulaire pulsé

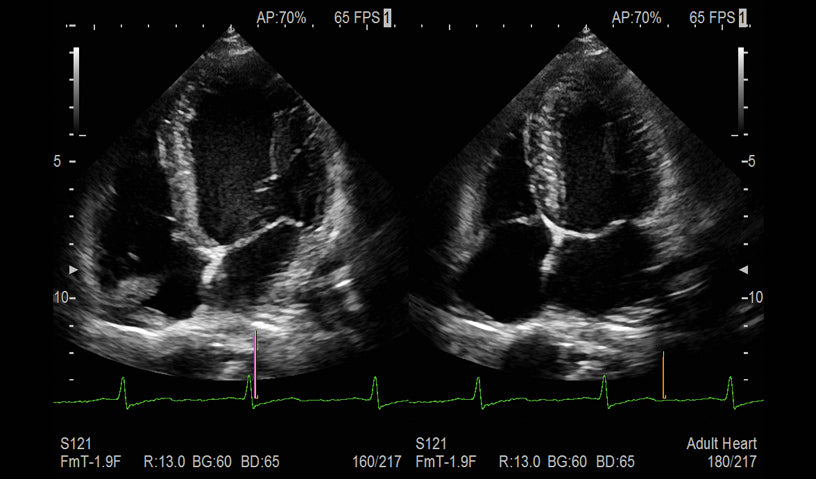

Détection automatique de la télédiastole et de la télésystole

Le LISENDO 880LE détecte automatiquement les images correspondant à la télédiastole et à la télésystole.

Les images sont affichées immédiatement afin de faciliter l’enchaînement des mesures cardiaques.

Cette fonction peut être associée aux différents outils de mesure automatique pour réduire le nombre d’étapes manuelles.

Doppler Cursor Assist

La fonction Doppler Cursor Assist accompagne le positionnement du curseur et de la porte d’échantillonnage Doppler.

Elle permet notamment d’ajuster automatiquement la zone de mesure au niveau du flux mitral afin de rendre les examens plus rapides et plus reproductibles.

Imagerie cardiaque 3D et 4D

Le LISENDO 880LE prend en charge l’acquisition et l’analyse des volumes cardiaques en 3D et en 4D.

Cette technologie facilite l’évaluation des maladies cardiaques structurelles et permet d’observer les structures anatomiques sous différents angles.

Les données acquises peuvent notamment être utilisées pour :

• Mesurer le diamètre des valves

• Observer la morphologie cardiaque en 3D

• Calculer les volumes des cavités

• Étudier le mouvement des structures

• Analyser la déformation myocardique

• Préparer et accompagner certaines procédures thérapeutiques

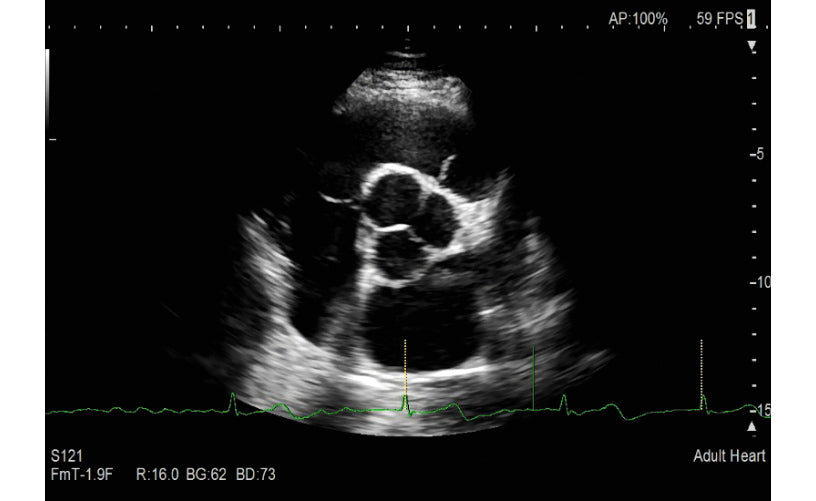

Analyse des valves cardiaques

Les outils d’analyse 3D permettent d’étudier la morphologie et les dimensions des valves cardiaques.

Ils facilitent l’observation des structures valvulaires ainsi que la préparation et le suivi de certaines interventions destinées aux maladies cardiaques structurelles.

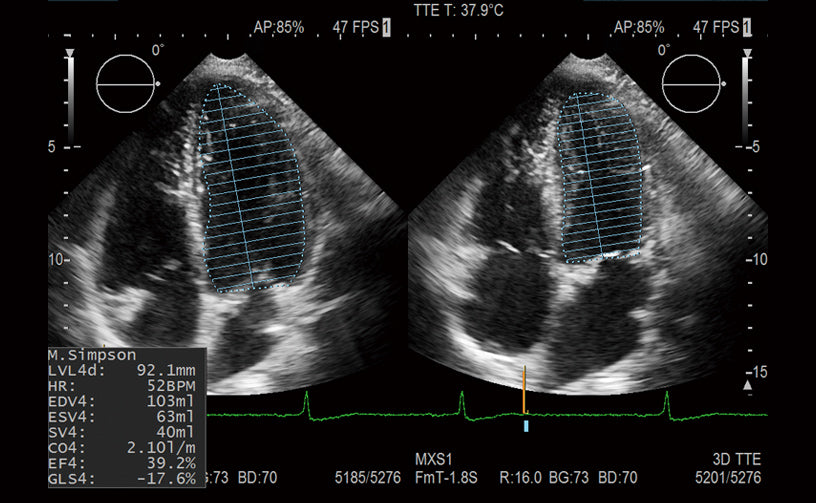

iEF

La fonction iEF calcule automatiquement la fraction d’éjection à partir des données volumiques 3D.

Les vues biplan à quatre et deux cavités sont affichées, tandis que les images de télédiastole et de télésystole sont sélectionnées automatiquement.

Cette automatisation facilite l’évaluation de la fonction systolique du ventricule gauche.

Strain longitudinal global

Le strain longitudinal global – SGL mesure la déformation longitudinale du myocarde du ventricule gauche.

Il peut contribuer à identifier certaines modifications de la fonction myocardique qui ne sont pas toujours visibles avec la seule fraction d’éjection.

Le LISENDO 880LE peut calculer le strain longitudinal global pendant une mesure de Simpson classique ou à l’aide d’une méthode de suivi des speckles.

Vector Flow Mapping

La fonction VFM – Vector Flow Mapping permet de représenter et d’analyser les mouvements du sang dans le cœur.

À partir d’une séquence ciné, elle peut fournir des informations sur :

• La direction du flux indépendamment de l’angle

• La formation des vortex

• La perte d’énergie

• La contrainte de cisaillement de la paroi

• Les variations de pression relative

Cette fonction apporte une représentation avancée de l’hémodynamique intracardiaque.

L’analyse de la contrainte de cisaillement peut également être appliquée à certains vaisseaux sanguins.

Dual Gate Doppler

Le Dual Gate Doppler permet de positionner deux portes d’échantillonnage et d’enregistrer deux spectres pendant un même battement cardiaque.

Il peut associer le Doppler pulsé conventionnel et le Doppler tissulaire afin de faciliter certaines évaluations de la fonction diastolique.

Cette fonction permet notamment de mesurer :

• Le rapport E/e’

• L’intervalle TE-e’

• Plusieurs paramètres Doppler pendant un même cycle

Navigation R-R

La fonction Navigation R-R identifie automatiquement un battement cardiaque adapté à la mesure.

Associée au Dual Gate Doppler, elle améliore la stabilité des évaluations réalisées chez les patients présentant un rythme irrégulier ou une arythmie.

Auto IMT

La fonction Auto IMT mesure automatiquement l’épaisseur intima-média de l’artère carotide.

Après le positionnement d’une région d’intérêt sur une coupe longitudinale, le système peut calculer :

• La valeur maximale

• La valeur minimale

• La valeur moyenne

• L’écart-type des mesures

Cette automatisation facilite l’évaluation de la paroi vasculaire et améliore la reproductibilité des résultats.

Console de commande intuitive

La console du LISENDO 880LE est organisée afin de regrouper les commandes essentielles autour de la boule de commande.

Le bouton de gel est placé à proximité du trackball et cinq touches contextuelles permettent d’accéder rapidement aux fonctions avancées.

Cette disposition simplifie notamment :

• La navigation dans les boucles cardiaques

• La sélection des battements

• Le zoom

• Le réglage des régions d’intérêt

• L’analyse cardiaque 3D

• Les mesures de la fonction cardiovasculaire

Un flux de travail pensé pour l’utilisateur

L’ergonomie du LISENDO 880LE vise à réduire les manipulations répétitives et la fatigue de l’opérateur.

L’association des mesures automatisées, de la détection des phases cardiaques et d’une console intuitive permet de fluidifier les examens.

Cette organisation contribue également à améliorer le confort du patient en réduisant la durée des acquisitions et des mesures.

Connectivité DICOM

Le LISENDO 880LE est conçu pour s’intégrer à l’environnement informatique de l’établissement.

Selon la configuration, il peut prendre en charge :

• La récupération des listes de travail

• L’envoi des images échographiques

• L’envoi des séquences multiframe

• L’envoi de rapports structurés

• L’impression DICOM

• La recherche et la récupération d’examens

• L’archivage sur un système compatible

Principales applications cliniques

Selon les sondes, les logiciels et les options sélectionnés, le LISENDO 880LE peut être utilisé pour :

• L’échocardiographie adulte

• L’échocardiographie pédiatrique

• L’échocardiographie fœtale

• L’échocardiographie transthoracique

• L’échocardiographie transœsophagienne

• L’imagerie cardiaque 3D et 4D

• L’évaluation de la fonction ventriculaire

• L’analyse de l’insuffisance cardiaque

• L’analyse du strain myocardique

• L’étude des maladies valvulaires

• L’évaluation des maladies cardiaques structurelles

• L’analyse hémodynamique intracardiaque

• L’imagerie vasculaire

• L’évaluation des carotides

• Les examens peropératoires selon la configuration

Points forts

• Système d’échographie cardiovasculaire haut de gamme

• Solution pour les patients adultes, pédiatriques et fœtaux

• Imagerie cardiaque 2D, 3D et 4D

• Architecture Symphonique Pure

• Technologie eFocusing

• Traitement Active Backend Plus

• Moniteur OLED à contraste élevé

• Large gamme de sondes cardiaques et vasculaires

• Compatibilité avec les sondes transœsophagiennes

• Pack d’analyse hémodynamique HDAnalytics

• Mesures automatisées avec HDSI

• Détection automatique de la télédiastole et de la télésystole

• Mesures automatiques des volumes cardiaques

• Calcul automatisé de la fraction d’éjection

• Analyse cardiaque 3D

• Mesure du strain longitudinal global

• Analyse du flux intracardiaque avec VFM

• Dual Gate Doppler

• Navigation R-R

• Doppler Cursor Assist

• Mesure automatique de l’épaisseur intima-média

• Console ergonomique et intuitive

• Connectivité DICOM selon la configuration

Caractéristiques principales

Marque : FUJIFILM
Modèle : LISENDO 880LE
Catégorie : système d’échographie cardiovasculaire haut de gamme
Utilisateurs concernés : cardiologues et professionnels de l’imagerie cardiovasculaire
Types de patients : adultes, enfants et fœtus
Imagerie cardiaque : 2D, 3D et 4D
Architecture d’imagerie : Architecture Symphonique Pure
Focalisation : eFocusing
Traitement de l’image : Active Backend Plus
Affichage : moniteur OLED
Analyse hémodynamique : HDAnalytics
Mesures automatisées : HDSI
Analyse volumique : iEF et outils d’analyse cardiaque 3D
Analyse myocardique : strain longitudinal global
Analyse des flux : Vector Flow Mapping et Dual Gate Doppler
Navigation cardiaque : Navigation R-R
Imagerie vasculaire : Auto IMT
Échocardiographie transœsophagienne : selon la sonde et la configuration
Connectivité : fonctions DICOM selon la configuration
Sondes compatibles : sectorielles, linéaires, convexes, transœsophagiennes et peropératoires selon la configuration

Dispositif médical destiné aux professionnels de santé. Les fonctions, logiciels, sondes et options disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
