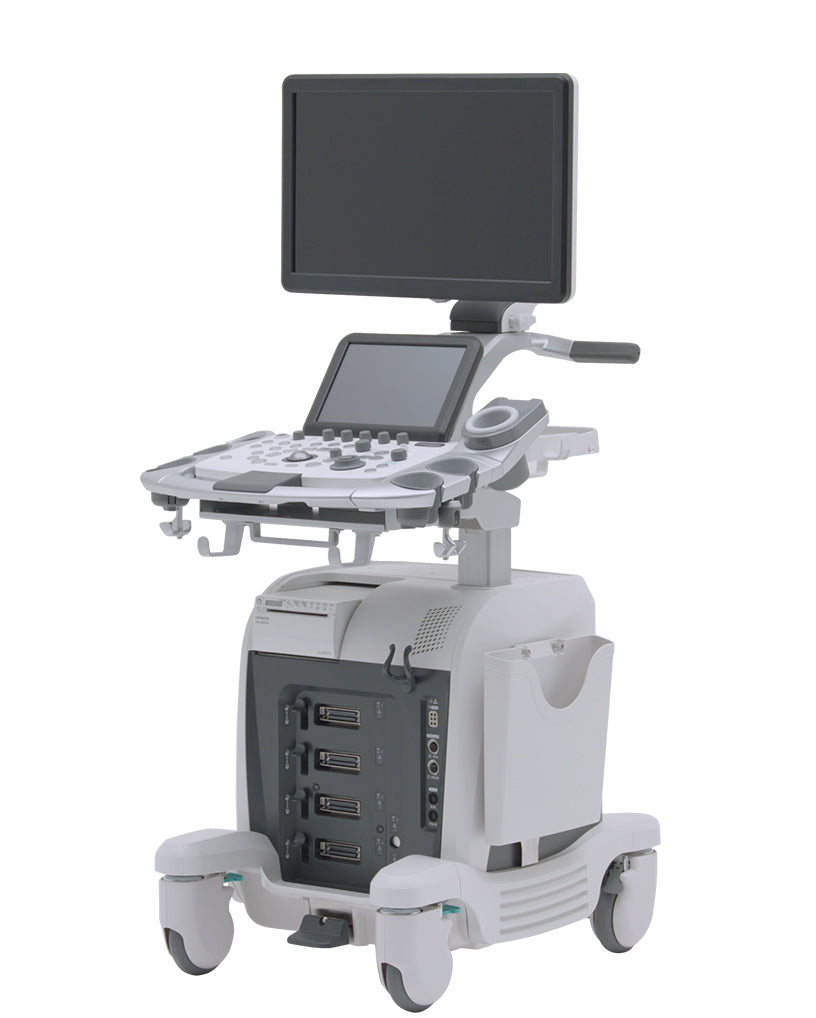

Échographe FUJIFILM ARIETTA 65

L’ARIETTA 65 est un système d’échographie diagnostique polyvalent conçu pour offrir une qualité d’image élevée, une utilisation intuitive et un flux de travail efficace.

Il convient aussi bien aux examens de routine qu’aux applications cliniques plus spécialisées. Son ergonomie, sa mobilité et ses fonctions automatisées permettent de l’utiliser dans les services d’imagerie, les consultations, les unités de soins, les urgences et au chevet du patient.

Cette fiche concerne l’ARIETTA 65 standard, distinct de l’ARIETTA 65 IntuitiveFusion, spécialement configuré pour la biopsie prostatique guidée par fusion IRM–échographie.

Une plateforme polyvalente et performante

L’ARIETTA 65 a été développé pour améliorer la productivité des professionnels de santé tout en maintenant une imagerie précise et reproductible.

Il repose sur trois principes essentiels :

• Un flux de travail fluide

• Une qualité d’image élevée

• Des applications cliniques simples à utiliser

Grâce à sa large gamme de sondes et de fonctions, il peut répondre aux besoins de plusieurs spécialités médicales.

Architecture Symphonique Pure

L’ARIETTA 65 intègre l’Architecture Symphonique Pure, issue des technologies d’imagerie haut de gamme de la gamme ARIETTA.

Cette architecture associe :

• La sonde et le système de traitement frontal

• Le formateur de faisceaux

• Le traitement d’image

• Le moniteur

La combinaison de ces éléments permet d’obtenir des images à contraste élevé avec une bonne pénétration, aussi bien pour les structures superficielles que pour les régions plus profondes.

Imagerie Carving

L’Imagerie Carving améliore la visibilité des structures tissulaires et des limites anatomiques.

Elle renforce les contours utiles tout en conservant une texture naturelle des tissus. Cette technologie contribue à obtenir une image stable et moins dépendante de la morphologie du patient.

Réduction du bruit acoustique

La fonction RBA – Réduction du Bruit Acoustique analyse en temps réel le signal reçu par chaque canal.

Elle élimine les signaux susceptibles de perturber l’image afin d’améliorer la visibilité des structures anatomiques et de faciliter l’interprétation.

Tirs croisés

La technologie des tirs croisés transmet les faisceaux ultrasonores dans plusieurs directions.

Elle améliore la visualisation des limites tissulaires et réduit certains artefacts rencontrés avec une transmission réalisée dans une seule direction.

Une ergonomie conçue pour le travail quotidien

L’ARIETTA 65 reprend plusieurs éléments ergonomiques développés pour les systèmes haut de gamme FUJIFILM.

Son organisation permet à l’utilisateur d’adapter facilement sa position de travail selon le type d’examen et l’environnement clinique.

Moniteur LCD de 21,5 pouces

Le système est équipé d’un moniteur LCD de 21,5 pouces offrant un contraste élevé et un large angle de vision.

Il est monté sur un bras articulé à 360°, permettant de modifier facilement :

• L’angle d’affichage

• La hauteur du moniteur

• La distance de visualisation

• L’orientation de l’écran

Cette mobilité facilite l’utilisation du système dans différentes positions autour du patient.

Console rotative et réglable en hauteur

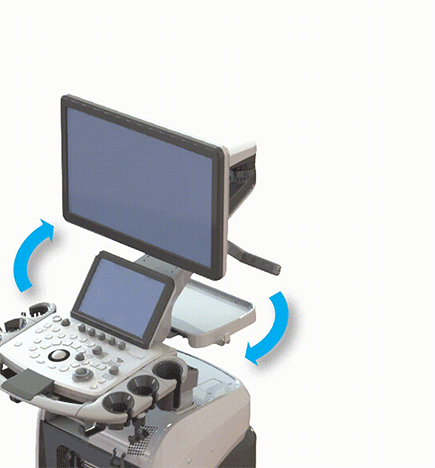

La console opérateur peut être tournée afin de s’adapter à la position de l’utilisateur.

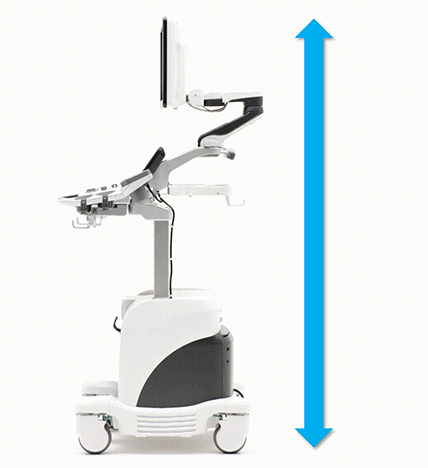

La hauteur du système peut également être ajustée pour réaliser les examens en position assise ou debout et réduire les contraintes physiques pendant les longues sessions d’échographie.

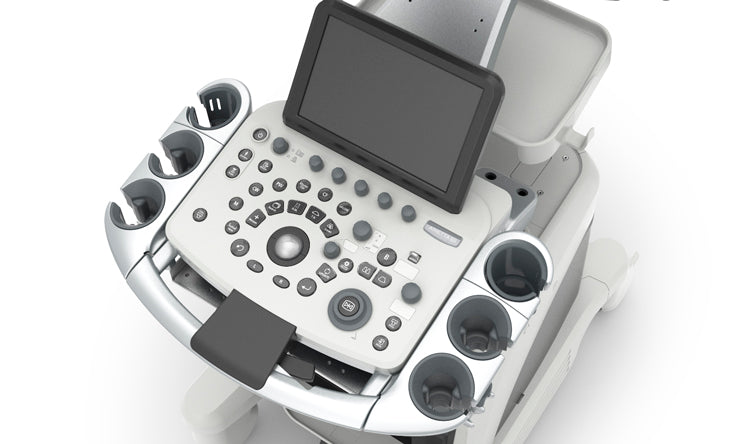

Une console simplifiée

La console de commande a été conçue pour faciliter les examens de routine.

Les fonctions les plus utilisées sont positionnées autour du trackball afin de limiter les mouvements inutiles et d’accélérer l’accès aux principaux réglages.

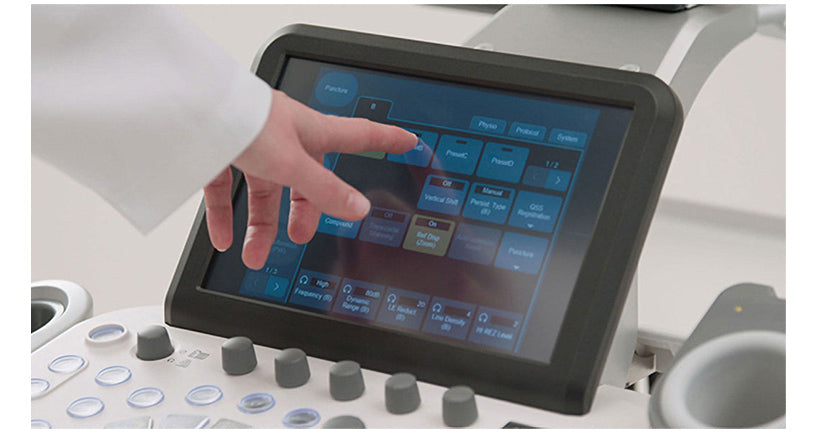

Les curseurs TGC virtuels libèrent de l’espace sur la console et permettent d’ajuster le gain selon la profondeur directement depuis l’interface.

QSS

La fonction QSS permet de modifier rapidement les paramètres d’imagerie selon la spécialité clinique ou la région anatomique examinée.

Les réglages enregistrés peuvent être rappelés en appuyant sur un seul bouton, ce qui facilite le passage d’un type d’examen à un autre.

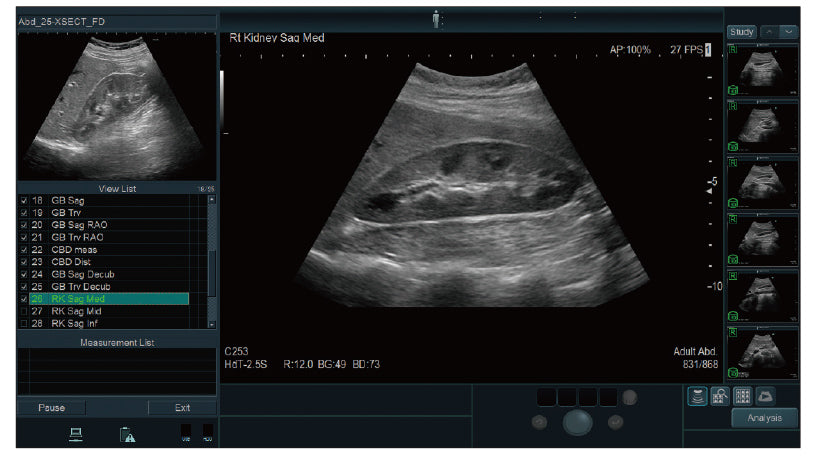

Protocol Assistant

La fonction Protocol Assistant guide l’utilisateur à travers les différentes étapes d’un examen selon des protocoles préalablement enregistrés.

Elle contribue à réduire :

• Le nombre de commandes manuelles

• Les étapes répétées inutilement

• Les oublis d’annotations

• Les oublis de repères anatomiques

La fonction Vue Guide peut afficher une image de référence pour chaque étape afin d’aider l’utilisateur à reproduire un plan de coupe ou une mesure.

Cette fonction peut également être utilisée pour harmoniser les pratiques et accompagner la formation des nouveaux utilisateurs.

Optimisation automatique de l’image

Une commande unique permet d’optimiser automatiquement l’image en mode B et en mode Doppler pulsé.

Le système peut notamment régler :

• Le gain en mode B

• La plage de vitesse en mode Doppler pulsé

• La position de la ligne de base

• L’affichage du spectre Doppler

Cette automatisation réduit le nombre de réglages manuels et améliore la fluidité des examens.

Fonctionnement sur batterie

L’ARIETTA 65 peut être équipé d’une batterie permettant de le déplacer sans devoir l’éteindre.

Selon la configuration, il est également possible de poursuivre l’examen en mode batterie.

Cette mobilité facilite son utilisation :

• Au chevet du patient

• Dans les services d’urgence

• Dans les unités de soins

• Entre plusieurs salles d’examen

Élastographie tissulaire en temps réel

La fonction Real-Time Tissue Elastography – RTE évalue la déformation des tissus en temps réel.

Les différences de rigidité sont affichées sous la forme d’une carte en couleur afin de faciliter la comparaison entre les différentes zones examinées.

Cette fonction peut notamment être utilisée pour l’exploration :

• Du sein

• De la thyroïde

• Du foie

• Du système urinaire

Avec une sonde convexe abdominale compatible, elle peut également fournir un index LF destiné à accompagner l’évaluation de la fibrose hépatique.

Technologie HI Strain

La technologie HI Strain améliore la continuité et la stabilité des images obtenues en élastographie.

Elle permet de conserver une bonne résolution spatiale et temporelle tout en fournissant une représentation plus homogène de la rigidité des tissus.

Sélection automatique des images

La fonction Auto Frame Selection – AFS sélectionne automatiquement une image adaptée à la réalisation d’une mesure en élastographie.

La fonction Assist Strain Ratio – ASR positionne automatiquement la région d’intérêt utilisée pour calculer le rapport entre la graisse et la lésion.

Ces fonctions réduisent les manipulations et facilitent la reproductibilité des mesures.

Needle Emphasis

La fonction Needle Emphasis ajuste automatiquement l’orientation des faisceaux afin d’améliorer la visibilité de l’aiguille.

Elle facilite le guidage pendant les ponctions, biopsies et autres procédures interventionnelles réalisées sous contrôle échographique.

Aide au repérage

Des lignes affichées en mode B correspondent aux repères présents sur la tête de la sonde.

Cette fonction facilite la compréhension de l’orientation de la sonde et le positionnement pendant certaines procédures.

Imagerie de contraste

La fonction Contrast Harmonic Imaging – CHI accompagne les examens réalisés avec un produit de contraste échographique.

Elle permet d’obtenir un rehaussement homogène de l’image et peut faciliter :

• La détection des lésions

• L’évaluation de la vascularisation

• Le diagnostic différentiel

• Le guidage de certaines procédures

Selon la sonde utilisée, cette fonction peut également être disponible pour l’échographie peropératoire.

Imagerie des flux avec eFLOW

La fonction eFLOW permet de représenter les flux sanguins avec une bonne résolution spatiale.

Elle peut être utilisée dans différentes applications, notamment pour l’exploration :

• Des reins

• Des carotides

• Des vaisseaux des membres inférieurs

• Du sein

• De la thyroïde

• De la prostate

• Des structures superficielles

Sonde transrectale

Une sonde transrectale compatible permet d’afficher simultanément les vues axiale et sagittale de la prostate en temps réel.

Son angle d’observation peut atteindre :

• 180° en utilisation standard

• Jusqu’à 200° avec la fonction Wide Scanning

Cette large couverture facilite les examens urologiques et le repérage des différentes régions prostatiques.

Sondes peropératoires

L’ARIETTA 65 peut recevoir des sondes conçues pour les applications chirurgicales.

Selon la procédure, différentes formes sont disponibles, notamment :

• Des sondes convexes pouvant être maintenues entre les doigts

• Des sondes laparoscopiques manipulées à l’aide d’une pince

Certaines sondes peropératoires sont également compatibles avec l’imagerie de contraste.

Fonctions cardiaques automatisées

L’ARIETTA 65 intègre plusieurs outils destinés à accélérer les examens cardiovasculaires.

Le système peut notamment proposer :

• La détection automatique de la télédiastole

• La détection automatique de la télésystole

• L’affichage des images correspondantes en écran partagé

• Le positionnement automatique de la porte d’échantillonnage

• Des mesures automatisées de la fonction cardiaque

• Le calcul de la fraction d’éjection selon la configuration

Dual Gate Doppler

Le Dual Gate Doppler permet d’observer simultanément les spectres Doppler provenant de deux emplacements différents au cours du même cycle cardiaque.

Cette fonction facilite notamment la mesure du rapport E/e’, utilisé dans l’évaluation de la fonction diastolique du ventricule gauche.

Strain longitudinal global

L’analyse du strain longitudinal global permet d’évaluer les variations de longueur du myocarde du ventricule gauche.

Elle peut apporter des informations complémentaires sur la fonction cardiaque, notamment lorsque la fraction d’éjection reste dans les valeurs normales.

2D Tissue Tracking

La fonction 2D Tissue Tracking – 2DTT suit les mouvements du myocarde à partir des repères naturels présents dans l’image échographique.

Elle permet d’analyser :

• Le mouvement global du ventricule gauche

• Le mouvement local du myocarde

• La déformation des parois cardiaques

• Le strain longitudinal global

Auto IMT

La fonction Auto IMT mesure automatiquement l’épaisseur intima-média après le positionnement d’une région d’intérêt sur une coupe longitudinale de l’artère carotide.

Elle simplifie l’évaluation de la paroi vasculaire et améliore la reproductibilité des mesures.

Imagerie obstétricale 3D et 4D

L’ARIETTA 65 peut être configuré pour les examens gynécologiques et obstétricaux.

Les fonctions 3D et 4D permettent d’obtenir une représentation volumique du fœtus.

La technologie 4DShading applique un ombrage naturel afin d’obtenir un rendu plus réaliste de la surface fœtale et des images mieux délimitées.

Estimation automatique du poids fœtal

La fonction Auto EPF analyse les caractéristiques du plan de coupe et positionne automatiquement les repères nécessaires aux mesures biométriques.

Elle facilite l’estimation du poids fœtal et contribue à rendre l’évaluation de la croissance plus rapide et plus reproductible.

Principales applications cliniques

Selon les sondes, les logiciels et les options sélectionnés, l’ARIETTA 65 peut être utilisé pour :

• L’imagerie abdominale

• L’exploration hépatique

• La cardiologie

• L’imagerie vasculaire

• La gynécologie et l’obstétrique

• L’imagerie fœtale 3D et 4D

• La sénologie

• L’imagerie thyroïdienne

• L’urologie

• L’imagerie superficielle

• L’élastographie

• L’imagerie de contraste

• Les procédures interventionnelles

• L’imagerie peropératoire

• Les examens au chevet du patient

Points forts

• Système d’échographie diagnostique polyvalent

• Architecture Symphonique Pure

• Imagerie Carving

• Réduction du bruit acoustique

• Technologie de tirs croisés

• Moniteur LCD de 21,5 pouces

• Bras de moniteur articulé à 360°

• Console rotative

• Système réglable en hauteur

• Console de commande simplifiée

• Curseurs TGC virtuels

• Fonction QSS

• Protocol Assistant

• Vue Guide

• Optimisation automatique des modes B et Doppler pulsé

• Fonctionnement sur batterie selon la configuration

• Élastographie tissulaire RTE

• Technologie HI Strain

• Mesures d’élastographie automatisées

• Needle Emphasis

• Imagerie de contraste CHI

• Imagerie des flux avec eFLOW

• Fonctions cardiaques automatisées

• Dual Gate Doppler

• Analyse du strain avec 2DTT

• Mesure automatique de l’épaisseur intima-média

• Imagerie obstétricale 3D et 4D

• Estimation automatique du poids fœtal

• Large gamme de sondes et d’applications

Caractéristiques principales

Marque : FUJIFILM
Modèle : ARIETTA 65
Catégorie : système d’échographie diagnostique polyvalent
Architecture d’imagerie : Architecture Symphonique Pure
Traitement structurel : Imagerie Carving
Réduction du bruit : Réduction du Bruit Acoustique
Amélioration des contours : tirs croisés
Moniteur principal : écran LCD de 21,5 pouces
Bras du moniteur : articulé à 360°
Console : rotative et réglable en hauteur
Optimisation du flux de travail : QSS et Protocol Assistant
Optimisation automatique : modes B et Doppler pulsé
Batterie : disponible selon la configuration
Élastographie : RTE et HI Strain selon la configuration
Imagerie des flux : eFLOW et modes Doppler selon la configuration
Imagerie de contraste : Contrast Harmonic Imaging selon la configuration
Analyse cardiovasculaire : Dual Gate Doppler, 2DTT et Auto IMT selon la configuration
Imagerie obstétricale : 3D, 4DShading et Auto EPF selon la configuration
Applications interventionnelles : Needle Emphasis et sondes dédiées selon la configuration

Dispositif médical destiné aux professionnels de santé. Les fonctions, logiciels, sondes et options disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
