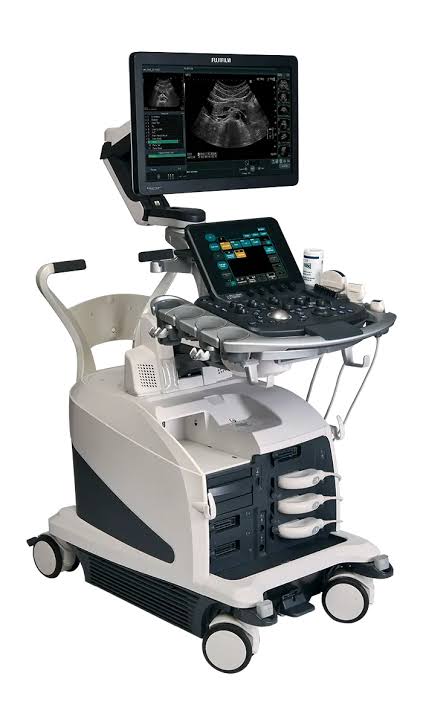

Échographe FUJIFILM ARIETTA 750 DeepInsight
Échographe FUJIFILM ARIETTA 750 DeepInsight
L’ARIETTA 750 DeepInsight est un système d’échographie diagnostique haut de gamme conçu pour offrir une qualité d’image avancée, un flux de travail efficace et une large gamme d’applications cliniques.
La gamme est proposée en deux versions :
- ARIETTA 750 DeepInsight
- ARIETTA 750 DeepInsight x
Les deux versions reposent sur la technologie DeepInsight de FUJIFILM. Elles permettent d’obtenir une représentation détaillée des structures anatomiques tout en facilitant les examens grâce à des fonctions d’optimisation, de mesure et d’aide au diagnostic.
La version ARIETTA 750 DeepInsight constitue une plateforme polyvalente adaptée à de nombreuses disciplines. La version ARIETTA 750 DeepInsight x fait évoluer cette base avec une automatisation renforcée, une meilleure gestion des artefacts et des fonctions particulièrement adaptées à l’imagerie abdominale et aux applications spécialisées.
Une plateforme conçue pour les examens exigeants
L’ARIETTA 750 DeepInsight associe des technologies d’imagerie héritées des modèles premium de FUJIFILM à une conception pensée pour une utilisation quotidienne.
Le système permet d’obtenir une représentation précise des structures internes, de l’hémodynamique et des tissus, tout en conservant une utilisation fluide pour l’opérateur.
Il répond aux besoins des établissements recherchant un bon équilibre entre performance clinique, polyvalence et maîtrise du coût d’exploitation.
ARIETTA 750 DeepInsight
La version standard de l’ARIETTA 750 DeepInsight est un échographe haut de gamme destiné aux examens de routine comme aux applications avancées.
Elle met l’accent sur la qualité d’image, la polyvalence clinique, l’analyse cardiovasculaire et l’accompagnement des examens en santé de la femme.

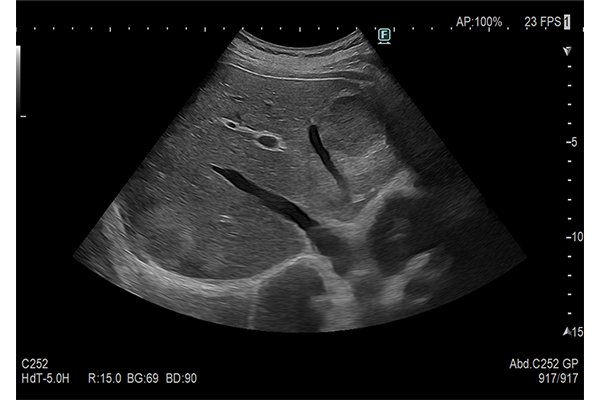

Technologie DeepInsight
La technologie DeepInsight utilise un traitement d’image développé à l’aide du Machine Learning afin de distinguer les informations utiles des bruits pouvant masquer les structures anatomiques.
Elle repose sur cinq objectifs principaux :
Précision
Le traitement améliore le rapport signal sur bruit sans compromettre la résolution de l’image.
Reproductibilité
Le système contribue à maintenir une qualité d’image homogène entre les différents utilisateurs et les différentes morphologies de patients.
Visibilité
La représentation détaillée des structures aide l’utilisateur à reconnaître les anomalies, y compris dans les situations cliniques difficiles.
Efficacité
La qualité d’image obtenue permet de réduire le nombre de réglages nécessaires pendant l’examen.
Utilisation de l’intelligence artificielle
Les technologies développées à l’aide du Machine Learning contribuent à améliorer la qualité de l’imagerie diagnostique.
Les performances et la précision du système ne se modifient pas automatiquement après son installation.
eFocusing PLUS
La technologie eFocusing PLUS acquiert plusieurs faisceaux de réception à partir d’une seule transmission et les combine pour afficher une image en temps réel.
L’utilisation de plusieurs fréquences permet d’améliorer simultanément :
- la sensibilité ;
- le contraste ;
- la résolution spatiale ;
- la netteté à différentes profondeurs.
Cette technologie facilite l’observation des structures situées aussi bien dans les zones superficielles que profondes.
Imagerie Carving
L’Imagerie Carving améliore la délimitation des structures tissulaires.
Elle renforce la visibilité des contours anatomiques tout en conservant une texture naturelle. Elle contribue également à obtenir une image plus stable et moins dépendante de la morphologie du patient.

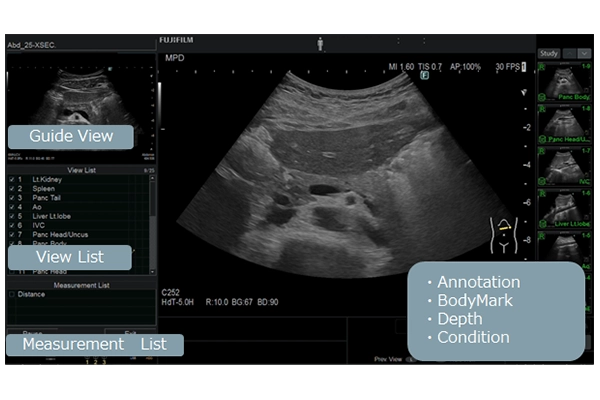

Protocol Assistant
La fonction Protocol Assistant permet d’enregistrer à l’avance les protocoles d’examen et les conditions d’imagerie.
Elle réduit le nombre de manipulations nécessaires et facilite l’enchaînement des différentes étapes de l’examen.
La fonction Guide View peut également afficher une image de référence afin d’aider l’utilisateur à reproduire un plan de coupe ou une mesure.
Fonctions cardiaques automatisées
L’ARIETTA 750 DeepInsight propose plusieurs fonctions destinées à accélérer les examens cardiovasculaires.
Le Doppler Cursor Assist règle automatiquement la position de la porte d’échantillonnage.
Le système peut également effectuer automatiquement la mesure des volumes :
- du ventricule gauche ;
- de l’oreillette gauche ;
- de l’oreillette droite.
iSeries
La suite iSeries regroupe plusieurs outils de mesure et d’analyse cardiovasculaire automatisés.
iDGD
La fonction iDGD mesure automatiquement le rapport E/e’ en mode Dual Gate Doppler.
Le Dual Gate Doppler permet d’observer les spectres Doppler à deux endroits différents pendant un même cycle cardiaque.
Associée à la navigation R-R, la fonction peut détecter automatiquement un intervalle cardiaque adapté à la mesure. Elle peut ainsi faciliter l’évaluation chez certains patients présentant une arythmie.
i2DTT
La fonction i2DTT effectue différentes mesures à partir du suivi bidimensionnel des tissus.
Elle permet notamment de mesurer le strain longitudinal global, utilisé pour l’évaluation de la fonction du ventricule gauche et dans le suivi de l’insuffisance cardiaque.
Auto EFW
La fonction Auto EFW facilite l’estimation du poids fœtal.
Elle analyse les caractéristiques de l’image et positionne automatiquement les points de mesure afin de rendre l’examen plus rapide et plus reproductible.
Élastographie tissulaire en temps réel
La technologie Real-Time Tissue Elastography – RTE évalue la déformation des tissus et affiche leur rigidité sous la forme d’une carte en couleur.
Elle peut être utilisée dans plusieurs domaines, notamment :
- l’imagerie mammaire ;
- l’évaluation hépatique ;
- l’imagerie thyroïdienne ;
- l’exploration du système urinaire.
Mesure des ondes de cisaillement et iATT
La fonction Shear Wave Measurement – SWM évalue la rigidité des tissus en mesurant la vitesse de propagation des ondes de cisaillement.
La fonction iATT fournit un indice d’atténuation destiné à accompagner l’estimation de la stéatose hépatique.
Le système propose un affichage guidé et une zone d’analyse ajustable afin de faciliter le positionnement de la région d’intérêt et d’éviter certaines structures susceptibles de perturber la mesure.
Fusion d’images avec RVS
La fonction Real-time Virtual Sonography – RVS permet de synchroniser l’image échographique en temps réel avec des données provenant d’autres modalités d’imagerie.
Elle peut notamment utiliser des images issues de :
- la tomodensitométrie ;
- l’IRM ;
- la TEP-TDM ;
- l’échographie volumique.
Cette fusion facilite le repérage des lésions, la navigation interventionnelle et la comparaison entre plusieurs examens.
Assistance aux procédures interventionnelles
La fonction 3D Sim-Navigator permet de simuler un ou plusieurs trajets d’aiguille lors d’une procédure guidée par fusion d’images.
L’E-field Simulator peut afficher une simulation du champ électrique à partir de la position des électrodes lors de certains traitements par radiofréquence.
Ces outils facilitent la préparation et le suivi des procédures interventionnelles.
Applications en santé de la femme
L’ARIETTA 750 DeepInsight propose plusieurs outils pour l’imagerie obstétricale et fœtale.
La fonction 4Dshading produit un rendu avec un ombrage naturel.
La fonction 4Dtranslucence met en évidence certaines limites tissulaires et structures intracavitaires.
Le Dual Gate Doppler peut également être utilisé pour évaluer le rythme des contractions atriales et ventriculaires en cas de suspicion d’arythmie fœtale.
La fonction AutoFHR+ calcule automatiquement la fréquence cardiaque fœtale à partir du mouvement du cœur observé en mode B.
La fonction AutoFS suit le mouvement cardiaque fœtal et calcule automatiquement la fraction de raccourcissement.
ARIETTA 750 DeepInsight x
L’ARIETTA 750 DeepInsight x reprend la plateforme de la version standard et la fait évoluer avec des fonctions destinées à améliorer la netteté, l’automatisation et la productivité.
Cette version est notamment orientée vers l’optimisation des examens abdominaux et des applications cliniques spécialisées.
Technologie DeepInsight évoluée
La technologie DeepInsight de la version x distingue les parasites électriques des informations provenant réellement des tissus.
Elle permet d’extraire davantage d’informations utiles et d’afficher des images présentant une expression plus riche des nuances.
Le traitement vise à maintenir une image claire et homogène sur l’ensemble de l’écran.
eFocusing PLUS
La technologie eFocusing PLUS optimise la transmission et la réception du faisceau ultrasonore afin de maintenir une résolution élevée sur une large zone d’observation.
Elle améliore la représentation des tissus :
- au centre de l’image ;
- sur les bords de l’écran ;
- dans les zones superficielles ;
- dans les zones profondes.
Cette homogénéité réduit le risque de perdre des informations lors de l’observation d’une région étendue.
Imagerie Carving
L’Imagerie Carving met en valeur les structures tissulaires, comme les parois vasculaires, tout en préservant la texture des tissus environnants.
Elle améliore la visibilité des contours anatomiques sans donner à l’image un aspect excessivement accentué.
Detective Flow Imaging
La fonction DFI – Detective Flow Imaging permet de visualiser les flux de faible intensité et la microvascularisation.
Elle offre une sensibilité élevée tout en conservant une bonne lisibilité de l’image.
Wall Motion Reduction PLUS
La technologie Wall Motion Reduction PLUS fonctionne avec le mode DFI afin de réduire les artefacts liés aux mouvements du patient ou des tissus.
Le système analyse les variations du signal et adapte la réduction du bruit au niveau de mouvement observé dans chaque partie de l’image.
Cette correction dynamique aide à mieux distinguer les flux réels des artefacts.
Auto Optimizer
La fonction Auto Optimizer ajuste automatiquement et en continu le gain de l’image.
Lorsque l’utilisateur change la position de la sonde ou le plan de coupe, le système adapte les réglages afin de maintenir une netteté constante.
Cette fonction réduit les manipulations manuelles et contribue à rendre l’examen plus fluide.

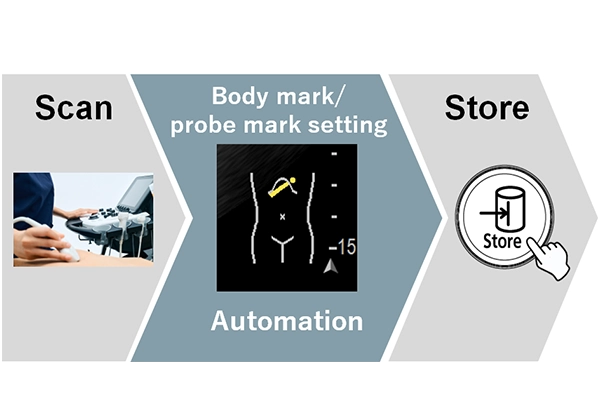

iRecognize
La fonction iRecognize, disponible en option, accompagne les examens abdominaux.
Le système détecte automatiquement le plan de balayage. Lorsque l’image est figée, il peut afficher :
- le repère anatomique Body Mark ;
- le repère de position de la sonde Probe Mark.
Cette fonction facilite la documentation de l’examen et contribue à améliorer la reproductibilité entre les utilisateurs.
Les résultats proposés par le système doivent être vérifiés et peuvent être modifiés manuellement par l’opérateur.
Protocol Assistant
La version x peut également intégrer le Protocol Assistant.
Les procédures et conditions d’imagerie peuvent être enregistrées à l’avance afin de réduire le nombre de commandes nécessaires pendant l’examen.
La fonction Guide View permet d’afficher des images de référence pour aider l’utilisateur à reproduire les plans attendus.
Évaluation de la stéatose hépatique avec iATT
La fonction iATT, disponible selon la configuration, affiche un indice d’atténuation permettant d’estimer le degré de stéatose hépatique.
La profondeur de la région d’intérêt peut être alignée sur les recommandations internationales. Le système permet également d’exclure certaines réflexions provenant de la surface corporelle afin d’améliorer la cohérence des mesures.
L’indice obtenu est fourni à titre indicatif et ne constitue pas, à lui seul, un diagnostic.
Élastographie en temps réel
La technologie RTE affiche en temps réel les différences de déformation et de rigidité des tissus sous la forme d’une carte en couleur.
Elle peut notamment être utilisée dans les explorations du sein, de la thyroïde et du système urinaire.
Shear Wave Measurement
La fonction SWM évalue la rigidité des tissus en calculant la vitesse de propagation des ondes de cisaillement.
L’indicateur VsN accompagne la mesure afin d’aider l’utilisateur à vérifier sa fiabilité.
Fusion d’images multimodales
La fonction Real-time Virtual Sonography fusionne en temps réel l’échographie avec les images provenant d’une autre modalité.
Elle facilite la comparaison directe des lésions et permet de réunir les avantages de plusieurs techniques d’imagerie.
Analyse cardiaque avec i2DTT
La fonction avancée i2DTT permet l’analyse simultanée des vues cardiaques à deux, trois et quatre cavités.
Son déroulement est adapté aux différentes étapes de l’examen afin de rendre les mesures plus rapides et plus fluides.
Applications chirurgicales
Selon la configuration, la version x peut être associée à plusieurs sondes destinées aux procédures chirurgicales et interventionnelles.
Le transducteur laparoscopique L43LAP dispose d’un mécanisme de courbure courte et de deux encoches destinées à faciliter certaines procédures de ponction ou d’ablation.
Les sondes peropératoires L51K et L43K sont conçues pour les interventions chirurgicales assistées par robot.
Le transducteur C42T présente une conception compacte permettant une manipulation stable pendant les interventions.
Principales différences entre les deux versions
Les deux versions partagent la même base haut de gamme et plusieurs fonctions peuvent être communes selon la configuration choisie.
La différence ne repose donc pas uniquement sur la présence ou l’absence d’une application, mais principalement sur l’évolution du traitement d’image et du flux de travail.
ARIETTA 750 DeepInsight
La version standard est particulièrement adaptée aux établissements recherchant :
- une plateforme échographique haut de gamme polyvalente ;
- un bon rapport entre performance clinique et coût d’exploitation ;
- des applications cardiovasculaires avancées ;
- des outils complets en santé de la femme ;
- des fonctions de fusion d’images et de navigation interventionnelle ;
- une grande diversité d’applications pour les examens de routine.
ARIETTA 750 DeepInsight x
La version x convient davantage aux utilisateurs recherchant :
- une plateforme plus récente et plus automatisée ;
- une optimisation spécifique des examens abdominaux ;
- une meilleure homogénéité de l’image sur l’ensemble de l’écran ;
- le réglage automatique du gain avec Auto Optimizer ;
- la reconnaissance automatique des plans abdominaux avec iRecognize ;
- une visualisation avancée des flux microvasculaires ;
- une réduction dynamique des artefacts de mouvement ;
- des outils renforcés pour l’évaluation hépatique ;
- une compatibilité avec des applications chirurgicales spécialisées.
Principales applications cliniques
Selon la version, les options et les sondes choisies, la gamme ARIETTA 750 DeepInsight peut être utilisée pour :
- l’imagerie abdominale ;
- l’imagerie hépatique ;
- la cardiologie ;
- l’imagerie vasculaire ;
- la gynécologie et l’obstétrique ;
- l’imagerie mammaire ;
- l’imagerie thyroïdienne ;
- l’urologie ;
- l’imagerie musculosquelettique ;
- l’élastographie ;
- la fusion d’images ;
- les procédures interventionnelles ;
- l’imagerie peropératoire et laparoscopique.
Points forts
- Deux versions adaptées à différents besoins cliniques
- Système d’échographie diagnostique haut de gamme
- Technologie d’imagerie DeepInsight
- Excellente résolution spatiale et en contraste
- Technologie eFocusing PLUS
- Imagerie Carving
- Protocol Assistant
- Fonctions cardiaques automatisées
- Suite cardiovasculaire iSeries
- Analyse du strain avec i2DTT
- Estimation automatisée du poids fœtal
- Élastographie RTE et SWM
- Évaluation hépatique avec iATT
- Fusion d’images avec RVS
- Imagerie microvasculaire DFI
- Auto Optimizer sur la version x
- iRecognize sur la version x
- Réduction des artefacts avec Wall Motion Reduction PLUS
- Large gamme de sondes et d’applications cliniques
Caractéristiques principales
Marque : FUJIFILM
Gamme : ARIETTA 750 DeepInsight
Versions disponibles : ARIETTA 750 DeepInsight et ARIETTA 750 DeepInsight x
Catégorie : système d’échographie diagnostique haut de gamme
Technologie d’imagerie : DeepInsight
Focalisation : eFocusing PLUS
Traitement structurel : Imagerie Carving
Optimisation du flux de travail : Protocol Assistant
Analyse cardiovasculaire : iSeries, iDGD et i2DTT selon la configuration
Élastographie : RTE et SWM selon la configuration
Évaluation hépatique : iATT selon la configuration
Fusion d’images : Real-time Virtual Sonography selon la configuration
Imagerie des flux : Detective Flow Imaging
Réglage automatique : Auto Optimizer sur la version x
Reconnaissance des plans abdominaux : iRecognize sur la version x
Réduction des artefacts de mouvement : Wall Motion Reduction PLUS sur la version x
Applications chirurgicales : selon les sondes et la configuration sélectionnées
Dispositif médical destiné aux professionnels de santé. Les fonctions, options et sondes disponibles peuvent varier selon la version, la configuration choisie et le pays de commercialisation.
Impossible de charger la disponibilité du ramassage
