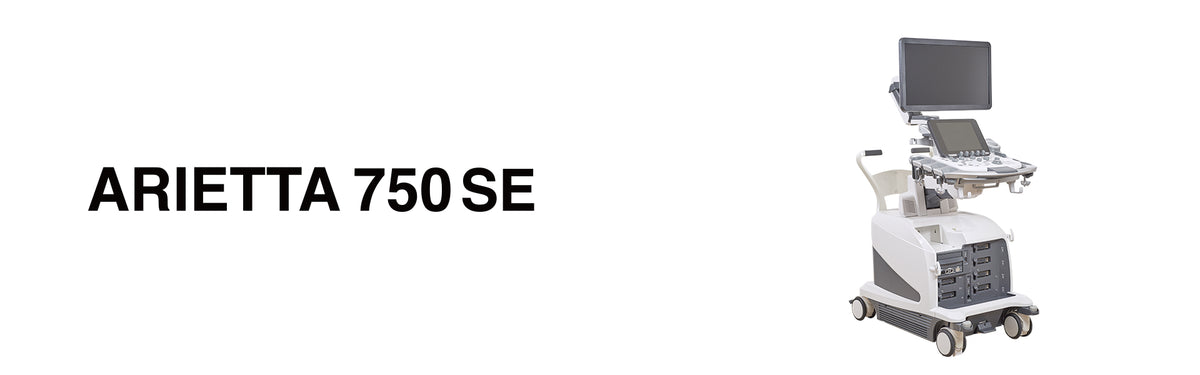

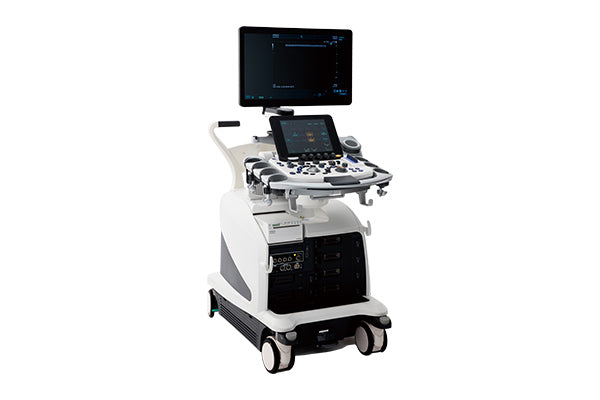

Échographe FUJIFILM ARIETTA 750SE

L’ARIETTA 750SE est un système d’échographie diagnostique polyvalent conçu pour associer une excellente qualité d’image, une utilisation fluide et un large choix d’applications cliniques.

Il intègre plusieurs technologies issues des systèmes haut de gamme FUJIFILM afin d’offrir une visualisation précise des structures anatomiques, y compris lors des examens complexes.

Grâce à ses nombreuses fonctions en radiologie, cardiologie, imagerie vasculaire, gynécologie et obstétrique, l’ARIETTA 750SE convient aussi bien aux examens de routine qu’aux explorations spécialisées.

Une qualité d’image avancée

L’ARIETTA 750SE repose sur l’Architecture Symphonique Pure, qui associe différentes technologies de traitement du signal et de l’image.

Cette architecture améliore la netteté, le contraste et la visibilité des tissus, aussi bien dans les zones superficielles que dans les régions plus profondes.

Elle permet d’obtenir des images homogènes et détaillées, tout en facilitant l’identification des structures anatomiques.

Technologie eFocusing

La technologie eFocusing optimise la transmission et la réception du faisceau ultrasonore afin de conserver une image nette à différentes profondeurs.

Elle réduit la dépendance au réglage manuel de la zone focale et contribue à maintenir une qualité d’image régulière, quelles que soient la région examinée et la morphologie du patient.

Imagerie Carving

L’Imagerie Carving améliore la délimitation des structures anatomiques tout en conservant une texture naturelle des tissus.

Elle renforce la continuité des contours et facilite la lecture de l’image sans produire un rendu excessivement accentué.

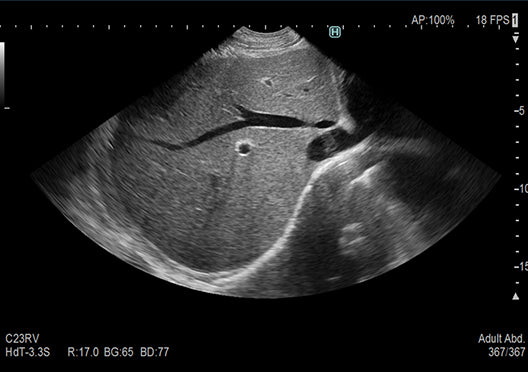

Balayage large

La fonction Wide Scanning permet d’élargir le champ d’observation avec une sonde compatible.

L’angle de balayage peut atteindre jusqu’à 110°, ce qui facilite la visualisation d’une région anatomique étendue sur une seule image.

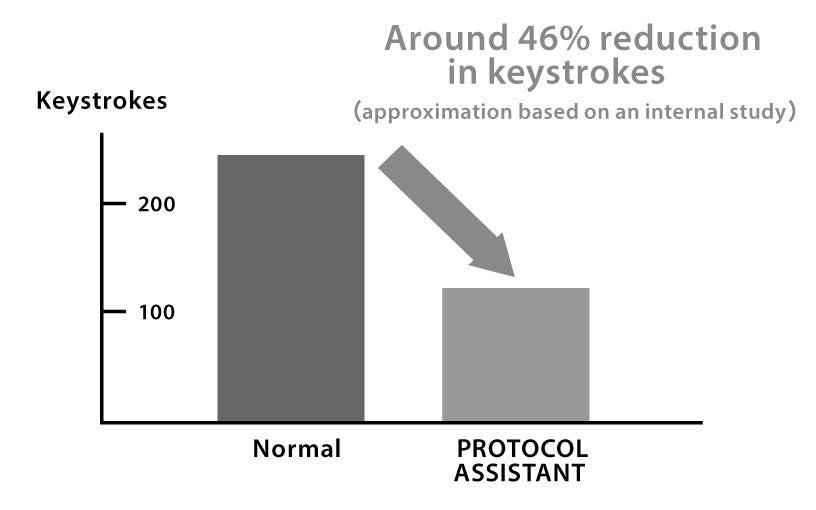

Protocol Assistant

La fonction Protocol Assistant permet d’enregistrer à l’avance les différentes étapes d’un examen ainsi que les conditions d’imagerie correspondantes.

Elle réduit le nombre de manipulations nécessaires et facilite l’enchaînement des acquisitions.

La fonction Vue Guide peut également afficher une image de référence afin d’aider l’utilisateur à reproduire un plan de coupe ou une mesure.

Élastographie tissulaire en temps réel

La fonction Real-Time Tissue Elastography – RTE évalue la déformation des tissus en temps réel.

Les différences de rigidité sont représentées sous la forme d’une carte en couleur afin de faciliter la comparaison entre les différentes zones examinées.

Cette technologie peut notamment être utilisée pour l’exploration :

• du foie ;
• du sein ;
• de la thyroïde ;
• du système urinaire.

Technologie HI Strain

La technologie HI Strain améliore la stabilité et la continuité des images obtenues en élastographie.

Elle contribue à conserver une bonne résolution spatiale et temporelle tout en produisant une représentation plus homogène de l’élasticité des tissus.

Mesure par ondes de cisaillement

La fonction Shear Wave Measurement – SWM évalue la rigidité des tissus en mesurant la vitesse de propagation des ondes de cisaillement.

Elle fournit une information quantitative qui complète l’évaluation échographique conventionnelle.

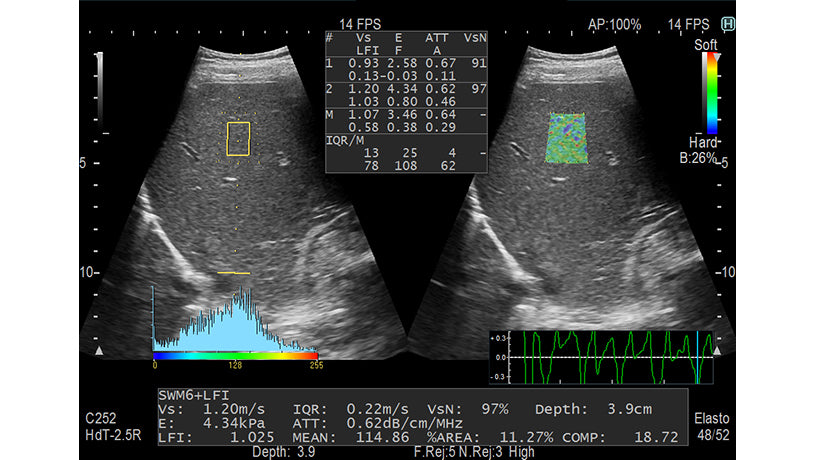

La fonction Combi-Elasto associe la mesure Shear Wave à l’élastographie tissulaire RTE afin d’obtenir des informations complémentaires lors de l’exploration du foie.

Évaluation de la stéatose hépatique

La fonction ATT mesure l’atténuation des ultrasons lors de leur propagation dans les tissus.

L’indice obtenu accompagne l’évaluation du degré de stéatose hépatique. Cette mesure peut être réalisée dans le prolongement de l’examen en mode B et associée à la mesure SWM.

Imagerie de contraste

La fonction Contrast Harmonic Imaging – CHI accompagne les examens réalisés avec un produit de contraste échographique.

Elle offre une imagerie sensible et détaillée pouvant faciliter la détection des lésions, le diagnostic différentiel et l’accompagnement de certaines procédures thérapeutiques.

Detective Flow Imaging

La fonction DFI – Detective Flow Imaging permet de visualiser les flux sanguins de faible vitesse qui peuvent être difficiles à détecter avec les modes Doppler conventionnels.

Elle facilite l’étude de la microvascularisation grâce à une sensibilité et une résolution élevées.

Fusion d’images avec RVS

La fonction Real-time Virtual Sonography – RVS permet de synchroniser l’image échographique en temps réel avec des images provenant d’une autre modalité.

Elle peut notamment être utilisée avec des images issues de la tomodensitométrie, de l’IRM ou de la TEP-TDM.

Cette fusion facilite le repérage anatomique, la comparaison des examens et l’accompagnement de certaines procédures interventionnelles.

Fonctions cardiaques automatisées

L’ARIETTA 750SE intègre plusieurs fonctions destinées à accélérer les examens cardiovasculaires et à améliorer la reproductibilité des mesures.

Le système peut notamment proposer :

• la détection automatique de la télédiastole et de la télésystole ;
• le réglage automatique de la porte d’échantillonnage Doppler ;
• la mesure automatique des volumes du ventricule gauche ;
• la mesure automatique des volumes des oreillettes gauche et droite ;
• le calcul automatique de la fraction d’éjection.

iDGD

La fonction iDGD combine le Dual Gate Doppler et la navigation R-R.

Elle permet de mesurer automatiquement le rapport E/e’, utilisé dans l’évaluation de la fonction diastolique du ventricule gauche.

La navigation R-R aide à sélectionner un cycle cardiaque adapté, y compris chez certains patients présentant une arythmie.

i2DTT

La fonction i2DTT réalise différentes mesures à partir du suivi bidimensionnel des tissus cardiaques.

Elle permet notamment d’évaluer le strain longitudinal global, utilisé pour l’analyse de la fonction du ventricule gauche et dans le suivi de l’insuffisance cardiaque.

iVascular

La fonction iVascular simplifie les examens Doppler vasculaires.

Elle peut régler automatiquement :

• la position de la zone Doppler couleur ;
• la position du curseur ;
• la taille de la porte d’échantillonnage ;
• l’angle Doppler.

Elle peut notamment être utilisée pour l’exploration des carotides et des vaisseaux des membres inférieurs.

La fonction Auto IMT mesure automatiquement l’épaisseur intima-média afin de faciliter l’évaluation vasculaire.

Auto EFW

La fonction Auto EFW facilite l’estimation du poids fœtal.

Elle analyse le plan de coupe et positionne automatiquement les points nécessaires aux différentes mesures biométriques.

Cette automatisation réduit le nombre de manipulations et améliore la reproductibilité des examens obstétricaux.

Imagerie obstétricale 3D et 4D

L’ARIETTA 750SE propose plusieurs fonctions destinées à la gynécologie et à l’obstétrique.

La fonction 4Dshading améliore le rendu des images volumiques grâce à un ombrage naturel.

La fonction 4Dtranslucence permet d’observer certaines structures internes grâce à un affichage translucide.

La fonction CMPR affiche un plan reconstruit à partir d’une ligne courbe sélectionnée par l’utilisateur. Elle peut notamment faciliter l’étude de la colonne vertébrale ou de l’utérus.

Analyse du cœur fœtal

La fonction STIC – Spatio-temporal Image Correlation construit les données volumiques d’un cycle cardiaque fœtal à partir des informations recueillies pendant l’acquisition.

Elle facilite l’observation du mouvement du cœur fœtal et la compréhension de son anatomie en trois dimensions.

Le Dual Gate Doppler permet également d’afficher simultanément les spectres Doppler provenant de deux zones différentes au cours du même cycle cardiaque.

Cette fonction peut accompagner l’évaluation des contractions atriales et ventriculaires en cas de suspicion d’arythmie fœtale.

Principales applications cliniques

Selon les sondes, les logiciels et les options sélectionnés, l’ARIETTA 750SE peut être utilisé pour :

• l’imagerie abdominale ;
• l’exploration hépatique ;
• la cardiologie ;
• l’imagerie vasculaire ;
• la gynécologie ;
• l’obstétrique ;
• l’imagerie fœtale 3D et 4D ;
• la sénologie ;
• l’imagerie thyroïdienne ;
• l’urologie ;
• l’élastographie ;
• l’imagerie de contraste ;
• l’étude de la microvascularisation ;
• la fusion d’images ;
• les procédures interventionnelles.

Points forts

• Système d’échographie diagnostique polyvalent
• Architecture Symphonique Pure
• Technologie eFocusing
• Imagerie Carving
• Balayage large jusqu’à 110° selon la sonde
• Protocol Assistant
• Vue Guide
• Élastographie tissulaire RTE
• Technologie HI Strain
• Mesure Shear Wave
• Analyse combinée Combi-Elasto
• Évaluation hépatique avec ATT
• Imagerie de contraste CHI
• Imagerie microvasculaire DFI
• Fusion d’images avec RVS
• Fonctions cardiaques automatisées
• Analyse diastolique avec iDGD
• Analyse du strain avec i2DTT
• Automatisation des examens vasculaires avec iVascular
• Mesure automatique de l’épaisseur intima-média
• Estimation automatisée du poids fœtal
• Imagerie obstétricale 3D et 4D
• Analyse du cœur fœtal avec STIC
• Large gamme d’applications cliniques

Caractéristiques principales

Marque : FUJIFILM
Modèle : ARIETTA 750SE
Catégorie : système d’échographie diagnostique polyvalent
Architecture d’imagerie : Architecture Symphonique Pure
Focalisation : eFocusing
Traitement structurel : Imagerie Carving
Champ d’observation : balayage large jusqu’à 110° selon la sonde
Optimisation du flux de travail : Protocol Assistant et Vue Guide
Élastographie : RTE, HI Strain et SWM selon la configuration
Évaluation hépatique : ATT et Combi-Elasto selon la configuration
Imagerie des flux : Detective Flow Imaging
Imagerie de contraste : Contrast Harmonic Imaging
Fusion d’images : Real-time Virtual Sonography
Analyse cardiovasculaire : iDGD, i2DTT et iVascular selon la configuration
Imagerie obstétricale : Auto EFW, 4Dshading, 4Dtranslucence, CMPR et STIC selon la configuration

Dispositif médical destiné aux professionnels de santé. Les fonctions, logiciels, sondes et options disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
