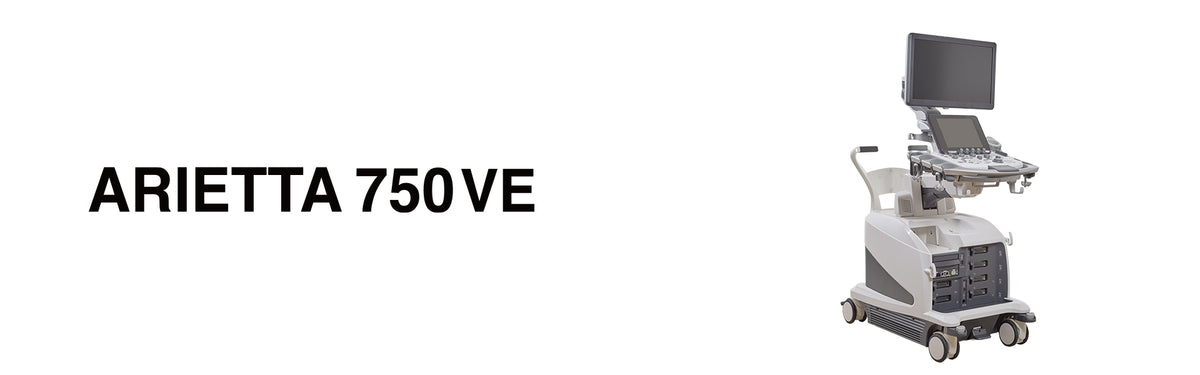

Échographe FUJIFILM ARIETTA 750VE

L’ARIETTA 750VE est un système d’échographie diagnostique polyvalent conçu pour offrir une qualité d’image élevée et une grande efficacité lors des examens de routine, des contrôles et des suivis.

Il intègre plusieurs technologies d’imagerie issues des modèles haut de gamme FUJIFILM, ainsi que des fonctions avancées destinées à simplifier les examens et à accompagner le diagnostic dans différentes disciplines cliniques.

Grâce à ses applications en radiologie, cardiologie, imagerie vasculaire, gynécologie et obstétrique, l’ARIETTA 750VE constitue une solution complète pour les établissements recherchant un échographe performant, simple à utiliser et adapté à une activité quotidienne soutenue.

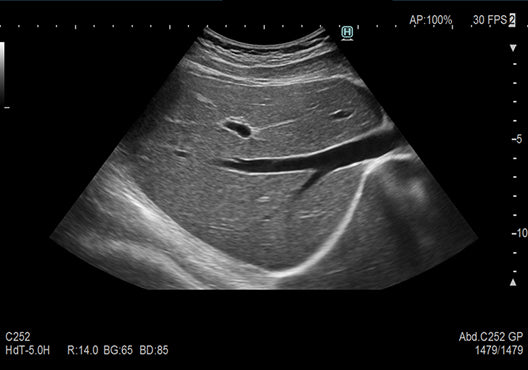

Une qualité d’image héritée des modèles haut de gamme

L’ARIETTA 750VE repose sur l’Architecture Symphonique Pure, qui associe différentes technologies de transmission, de réception et de traitement de l’image.

Cette architecture améliore la netteté, le contraste et la visibilité des structures anatomiques, afin de faciliter l’identification des variations tissulaires les plus fines.

Elle permet d’obtenir une image homogène et détaillée, aussi bien dans les zones superficielles que dans les régions plus profondes.

Sonde microconvexe C23RV/C23

La sonde microconvexe C23RV/C23 est conçue pour offrir une qualité d’image élevée tout en facilitant les examens de routine.

Sa forme compacte, son matériau piézoélectrique monocristallin et sa technologie de dissipation thermique permettent d’associer une bonne qualité d’image à une manipulation confortable.

Elle peut être utilisée dans différentes situations cliniques, du diagnostic aux procédures thérapeutiques, selon la configuration retenue.

Technologie eFocusing

La technologie eFocusing optimise la transmission et la réception du faisceau ultrasonore.

Elle permet de conserver une image nette dans le champ proche comme dans les zones plus profondes, tout en réduisant la dépendance au réglage manuel de la focale.

Cette focalisation homogène facilite les examens et contribue à maintenir une qualité d’image régulière selon la morphologie du patient.

Imagerie Carving

L’Imagerie Carving améliore la délimitation des structures anatomiques grâce à un traitement avancé de l’image.

Elle renforce la visibilité des contours et des interfaces tissulaires tout en conservant une texture naturelle.

Cette technologie contribue à obtenir une imagerie stable et moins dépendante des caractéristiques physiques du patient.

Balayage large jusqu’à 110°

La fonction Wide Scanning permet d’élargir le champ d’observation avec une sonde compatible.

L’angle de balayage peut passer d’environ 70° à 110°, avec une détérioration limitée de la qualité d’image.

Cette fonction facilite la visualisation d’une région anatomique étendue sur une seule image.

Moniteur LCD à contraste élevé

L’ARIETTA 750VE est équipé d’un écran LCD offrant un contraste élevé et un large angle de vision.

Il assure une représentation détaillée des images échographiques et facilite leur consultation depuis différentes positions autour du système.

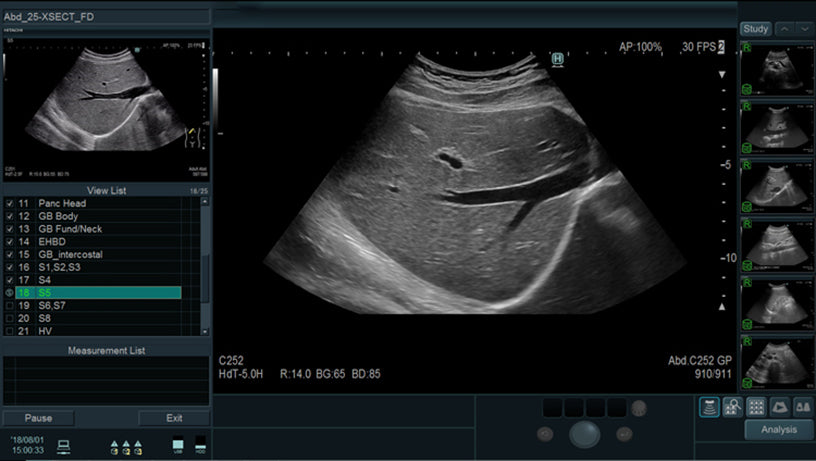

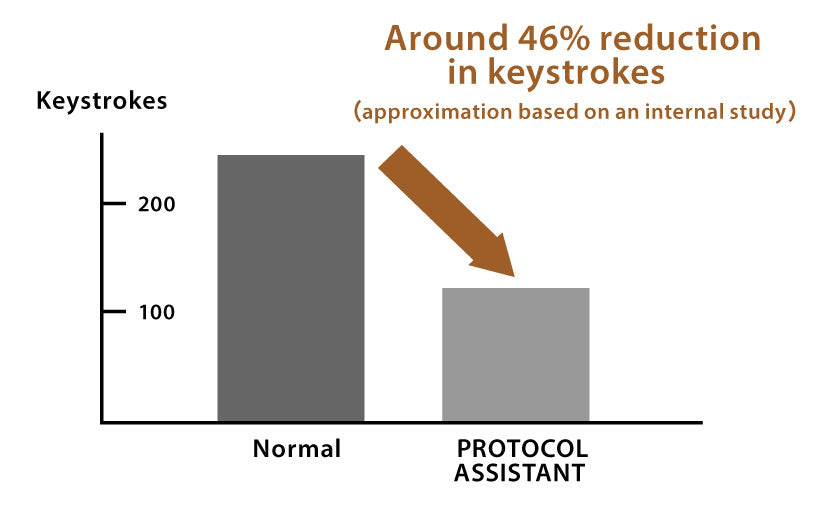

Protocol Assistant

La fonction Protocol Assistant permet d’enregistrer à l’avance les différentes étapes d’un examen et les conditions d’imagerie correspondantes.

Elle réduit le nombre de commandes manuelles et facilite l’enchaînement des acquisitions.

La fonction Vue Guide peut également afficher une image de référence afin d’aider l’utilisateur à reproduire un plan de coupe ou une mesure.

Élastographie tissulaire en temps réel

La fonction Real-Time Tissue Elastography – RTE évalue la déformation des tissus en temps réel.

Les différences de rigidité sont représentées sous la forme d’une carte en couleur afin de faciliter la comparaison entre les différentes zones examinées.

Cette technologie peut notamment être utilisée pour l’exploration :

• du foie ;
• du sein ;
• de la thyroïde ;
• du système urinaire.

Technologie HI Strain

La technologie HI Strain améliore la continuité et la stabilité des images obtenues en élastographie.

Elle permet de conserver une bonne résolution spatiale et temporelle, tout en fournissant une représentation plus homogène de la rigidité des tissus.

Graphique de contrainte

Le graphique de contrainte affiche en temps réel la moyenne de la déformation des tissus.

Il aide l’utilisateur à visualiser le niveau de compression appliqué et à contrôler la qualité de l’acquisition en élastographie.

Mesure FLR automatisée

La mesure automatique du Fat Lesion Ratio – FLR automatise plusieurs étapes, depuis la sélection de l’image jusqu’au lancement de la mesure.

Cette fonction réduit le nombre de manipulations et contribue à améliorer la reproductibilité des examens d’élastographie.

Mesure par ondes de cisaillement

La fonction Shear Wave Measurement – SWM évalue la rigidité des tissus en mesurant la vitesse de propagation des ondes de cisaillement.

Elle fournit une information quantitative pouvant compléter l’analyse échographique conventionnelle.

La fonction Combi-Elasto associe la mesure SWM à l’élastographie tissulaire RTE afin d’apporter des informations complémentaires dans les situations difficiles à évaluer avec une seule méthode.

Évaluation de la stéatose hépatique

La fonction ATT mesure le coefficient d’atténuation des ultrasons pendant leur propagation dans les tissus.

L’indice obtenu accompagne l’estimation du degré de stéatose hépatique.

La mesure peut être réalisée simultanément avec la fonction SWM et intégrée dans le prolongement de l’examen en mode B.

Imagerie de contraste

La fonction Contrast Harmonic Imaging – CHI accompagne les examens réalisés avec un produit de contraste échographique.

Elle fournit une imagerie à haute définition et haute sensibilité pouvant faciliter :

• la détection des lésions ;
• le diagnostic différentiel ;
• l’évaluation de la vascularisation ;
• l’accompagnement de certaines procédures thérapeutiques.

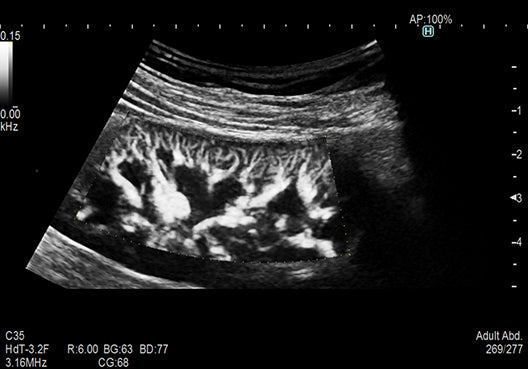

Detective Flow Imaging

La fonction DFI – Detective Flow Imaging permet de visualiser les flux sanguins de faible vitesse qui peuvent être difficiles à détecter avec les modes Doppler conventionnels.

Son traitement met en évidence les flux fins et la microvascularisation avec une sensibilité et une résolution élevées.

Fusion d’images avec RVS

La fonction Real-time Virtual Sonography – RVS permet de synchroniser l’image échographique en temps réel avec des images provenant d’une autre modalité.

Elle peut notamment être utilisée avec des données issues de :

• la tomodensitométrie ;
• l’IRM ;
• la TEP-TDM.

Cette fusion facilite le repérage anatomique, la comparaison des examens et l’accompagnement de certaines procédures interventionnelles au niveau de l’abdomen, du sein ou de la prostate.

Fonctions cardiaques automatisées

L’ARIETTA 750VE intègre plusieurs fonctions avancées destinées à accélérer les examens cardiovasculaires.

Le système prend en charge un ensemble de mesures automatisées reposant sur la technologie Hemo Dynamic Structural Intelligence – HDSI.

La fonction EyeballEF calcule automatiquement la fraction d’éjection à partir de la méthode de Simpson.

Le système peut également proposer :

• la détection automatique de la télédiastole et de la télésystole ;
• le positionnement automatique de la porte d’échantillonnage Doppler ;
• la mesure automatique du volume du ventricule gauche ;
• la mesure automatique du volume de l’oreillette gauche ;
• la mesure automatique du volume de l’oreillette droite.

iDGD

La fonction iDGD associe le Dual Gate Doppler à la navigation R-R.

Elle mesure automatiquement le rapport E/e’, utilisé dans l’évaluation de la fonction diastolique du ventricule gauche.

La navigation R-R sélectionne automatiquement un intervalle cardiaque stable, ce qui facilite les mesures chez certains patients présentant une arythmie.

Dual Gate Doppler

Le Dual Gate Doppler permet d’observer simultanément les spectres Doppler provenant de deux zones différentes au cours d’un même cycle cardiaque.

Cette fonction facilite l’analyse de plusieurs informations hémodynamiques sans multiplier les acquisitions.

i2DTT

La fonction i2DTT effectue automatiquement différentes mesures à partir du suivi bidimensionnel des tissus cardiaques.

Elle permet notamment d’évaluer le strain longitudinal global, utilisé dans l’analyse de la fonction du ventricule gauche et dans le suivi de l’insuffisance cardiaque.

iVascular

La fonction iVascular simplifie les examens Doppler vasculaires.

Elle peut régler en une seule commande :

• la position de la région Doppler couleur ;
• la position du curseur ;
• la taille de la porte d’échantillonnage ;
• l’angle Doppler.

Elle peut être utilisée pour l’exploration des carotides et des vaisseaux des membres inférieurs.

La fonction Auto IMT mesure automatiquement l’épaisseur intima-média afin de faciliter l’évaluation de la paroi vasculaire.

Analyse hémodynamique avancée

L’ARIETTA 750VE peut également intégrer plusieurs fonctions destinées à approfondir l’analyse cardiovasculaire :

• Doppler continu avec sondes linéaires ;
• Doppler continu avec sondes convexes ;
• eTRACKING ;
• Wave Intensity.

Ces outils apportent des informations complémentaires sur la fonction cardiaque, la circulation sanguine et les propriétés de la paroi vasculaire.

Auto EFW

La fonction Auto EFW facilite l’estimation du poids fœtal.

Elle analyse automatiquement les caractéristiques du plan de coupe et positionne les points nécessaires aux mesures biométriques.

Cette automatisation réduit le nombre de manipulations et contribue à améliorer la reproductibilité des examens obstétricaux.

Imagerie obstétricale 3D et 4D

L’ARIETTA 750VE propose plusieurs outils destinés aux examens gynécologiques et obstétricaux.

La fonction 4Dshading fournit un rendu volumique avec un ombrage naturel et réaliste.

La fonction 4Dtranslucence met en évidence les limites des tissus et permet de visualiser certaines structures intracavitaires, notamment au niveau du cerveau ou du système digestif.

La fonction CMPR affiche un plan reconstruit à partir d’une ligne courbe sélectionnée par l’utilisateur. Elle peut notamment faciliter l’étude de la colonne vertébrale ou de l’utérus.

Analyse du cœur fœtal avec STIC

La fonction STIC – Spatio-temporal Image Correlation construit les données volumiques d’un cycle cardiaque fœtal à partir des informations recueillies pendant l’acquisition.

Elle permet d’observer le mouvement du cœur et facilite la compréhension de son organisation anatomique en trois dimensions.

Le Dual Gate Doppler peut également être utilisé pour comparer les contractions atriales et ventriculaires en cas de suspicion d’arythmie fœtale.

Principales applications cliniques

Selon les sondes, les logiciels et les options sélectionnés, l’ARIETTA 750VE peut être utilisé pour :

• l’imagerie abdominale ;
• l’exploration hépatique ;
• la cardiologie ;
• l’imagerie vasculaire ;
• la gynécologie ;
• l’obstétrique ;
• l’imagerie fœtale 3D et 4D ;
• la sénologie ;
• l’imagerie thyroïdienne ;
• l’urologie ;
• l’élastographie ;
• l’imagerie de contraste ;
• l’étude de la microvascularisation ;
• la fusion d’images ;
• les procédures interventionnelles ;
• les examens de dépistage, de contrôle et de suivi.

Points forts

• Système d’échographie diagnostique polyvalent
• Conçu pour les contrôles et les suivis de routine
• Architecture Symphonique Pure
• Technologie eFocusing
• Imagerie Carving
• Sonde microconvexe C23RV/C23
• Balayage large jusqu’à 110° selon la sonde
• Moniteur LCD à contraste élevé
• Protocol Assistant
• Vue Guide
• Élastographie tissulaire RTE
• Technologie HI Strain
• Mesure FLR automatisée
• Mesure Shear Wave
• Analyse combinée Combi-Elasto
• Évaluation hépatique avec ATT
• Imagerie de contraste CHI
• Imagerie microvasculaire DFI
• Fusion d’images avec RVS
• Fonctions cardiaques automatisées
• Calcul automatique de la fraction d’éjection
• Analyse diastolique avec iDGD
• Analyse du strain avec i2DTT
• Automatisation des examens vasculaires avec iVascular
• Mesure automatique de l’épaisseur intima-média
• Estimation automatisée du poids fœtal
• Imagerie obstétricale 3D et 4D
• Analyse du cœur fœtal avec STIC

Caractéristiques principales

Marque : FUJIFILM
Modèle : ARIETTA 750VE
Catégorie : système d’échographie diagnostique polyvalent
Utilisation principale : examens de routine, contrôles et suivis
Architecture d’imagerie : Architecture Symphonique Pure
Focalisation : eFocusing
Traitement structurel : Imagerie Carving
Champ d’observation : balayage large jusqu’à 110° selon la sonde
Affichage : moniteur LCD à contraste élevé et large angle de vision
Optimisation du flux de travail : Protocol Assistant et Vue Guide
Élastographie : RTE, HI Strain et SWM selon la configuration
Évaluation hépatique : ATT et Combi-Elasto selon la configuration
Imagerie des flux : Detective Flow Imaging
Imagerie de contraste : Contrast Harmonic Imaging
Fusion d’images : Real-time Virtual Sonography
Analyse cardiovasculaire : HDSI, EyeballEF, iDGD, i2DTT et iVascular selon la configuration
Imagerie obstétricale : Auto EFW, 4Dshading, 4Dtranslucence, CMPR et STIC selon la configuration

Dispositif médical destiné aux professionnels de santé. Les fonctions, logiciels, sondes et options disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
