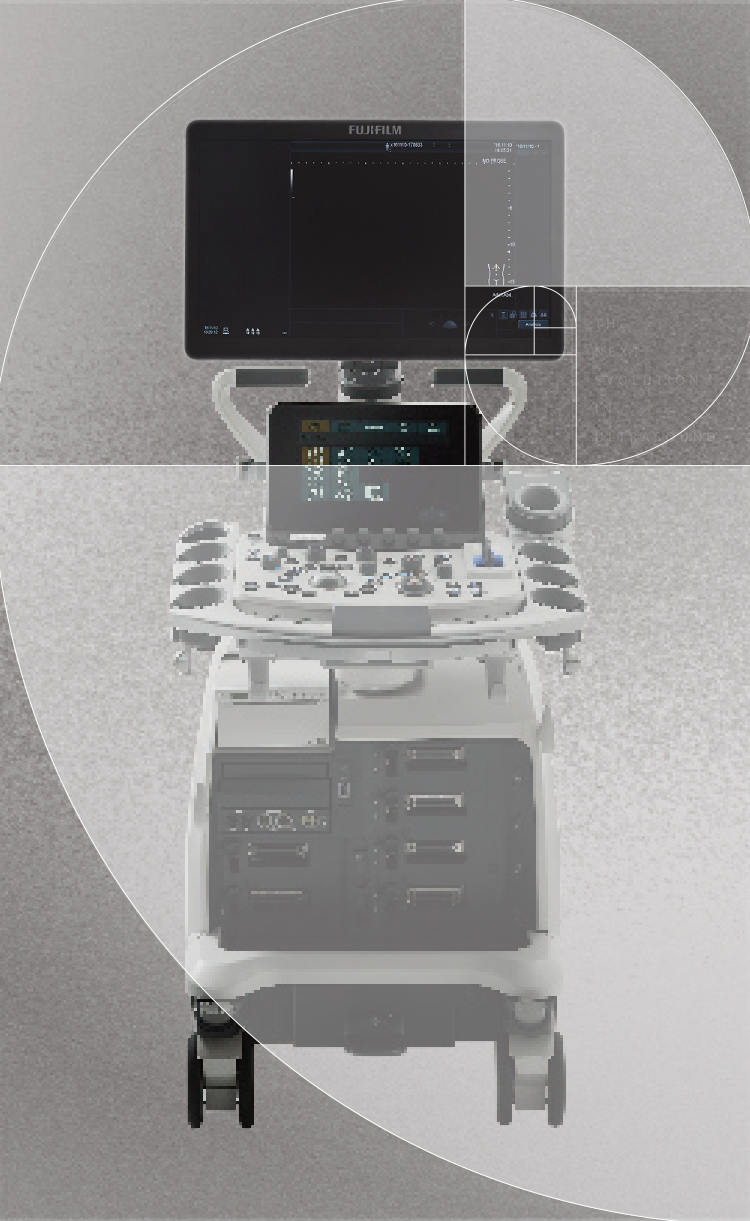

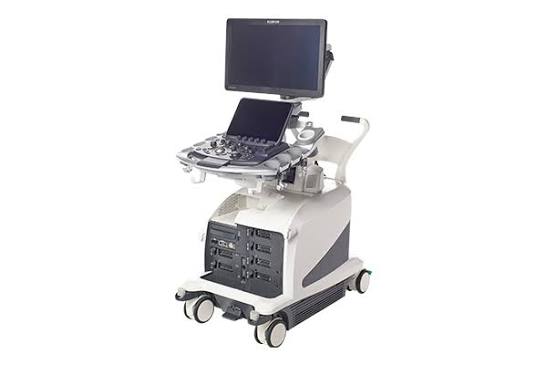

Échographe FUJIFILM ARIETTA 850

L’ARIETTA 850 est un système d’échographie diagnostique haut de gamme conçu pour fournir une imagerie précise dans un large éventail de disciplines cliniques.

Cette fiche concerne le modèle ARIETTA 850 classique, distinct de l’ARIETTA 850 DeepInsight et de l’ARIETTA 850 DeepInsight x.

Sa conception repose sur trois éléments essentiels : la qualité d’image, la fluidité du travail et la diversité des applications. Cette combinaison permet de l’utiliser aussi bien pour les examens de routine que pour les explorations spécialisées et les procédures interventionnelles.

Une architecture dédiée à la qualité d’image

L’ARIETTA 850 intègre l’Architecture Symphonique Pure, qui associe plusieurs technologies travaillant ensemble pour améliorer la qualité du signal ultrasonore :

• Sondes haute performance
• Traitement frontal avancé
• Formateur de faisceau variable
• Traitement d’image Active Backend Plus
• Moniteur OLED haute définition

Cette architecture permet d’obtenir des images détaillées, avec un contraste élevé et une bonne visibilité des structures anatomiques à différentes profondeurs.

Technologie 4G CMUT

La technologie 4G CMUT repose sur une sonde utilisant une technologie avancée à base de silicium.

Grâce à sa large plage de fréquences et à sa sensibilité élevée, elle permet de maintenir une bonne résolution dans les zones superficielles comme dans les zones plus profondes.

Une même sonde peut ainsi couvrir une large variété d’examens, ce qui réduit le besoin de changer fréquemment de transducteur pendant les explorations.

Technologie eFocusing

La technologie eFocusing améliore la transmission et la réception du faisceau ultrasonore.

Elle contribue à augmenter le rapport signal sur bruit et à réduire la dépendance au positionnement de la zone focale. L’image reste ainsi nette dans le champ proche comme dans le champ lointain.

Cette focalisation homogène simplifie les réglages et facilite l’observation des structures situées à différentes profondeurs.

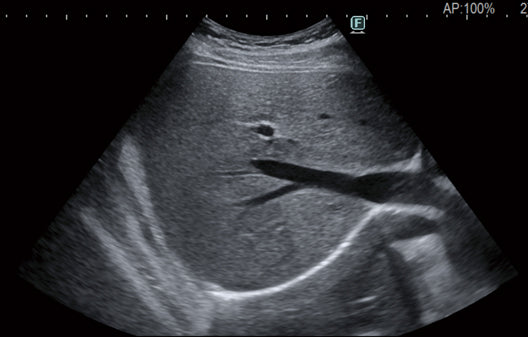

Imagerie Carving

L’Imagerie Carving améliore la visibilité des structures tissulaires tout en réduisant le bruit de l’image.

Elle renforce le remplissage et la continuité des limites anatomiques afin de produire une image plus claire, tout en conservant une texture naturelle des tissus.

Cette technologie permet également d’obtenir une qualité d’image plus stable entre les différentes morphologies de patients.

Moniteur OLED de 22 pouces

L’ARIETTA 850 est équipé d’un moniteur OLED large de 22 pouces.

L’absence de rétroéclairage permet d’obtenir des noirs plus profonds et une meilleure différenciation des niveaux de gris. Cette qualité d’affichage améliore la perception des faibles contrastes et la visualisation des détails anatomiques.

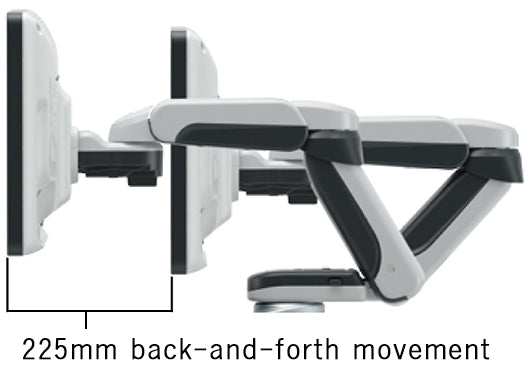

Le moniteur est installé sur un bras flexible permettant de l’avancer, de le reculer et d’adapter facilement sa position pendant l’examen.

Protocol Assistant

La fonction Protocol Assistant permet d’enregistrer à l’avance les protocoles utilisés régulièrement.

Les différentes étapes de l’examen peuvent être programmées afin de réduire le nombre de commandes manuelles et de faciliter l’enchaînement des acquisitions.

Le système peut également afficher des notifications pour rappeler l’enregistrement d’une image ou signaler certaines étapes du protocole. Cette organisation contribue à améliorer la régularité et l’efficacité des examens.

Mesures d’élastographie simplifiées

L’ARIETTA 850 peut associer les fonctions Auto Frame Selection et Assist Strain Ratio.

La fonction Auto Frame Selection sélectionne automatiquement une image adaptée à la mesure en élastographie tissulaire en temps réel.

La fonction Assist Strain Ratio positionne automatiquement la région d’intérêt destinée au calcul du ratio de déformation.

Ces différentes étapes peuvent être lancées à l’aide d’une seule commande afin de réduire les manipulations répétitives.

Detective Flow Imaging

La fonction DFI – Detective Flow Imaging est conçue pour afficher les flux sanguins de faible vitesse difficiles à visualiser avec les techniques Doppler conventionnelles.

Elle fournit une représentation détaillée de la perfusion et de la microvascularisation, avec une sensibilité et une résolution élevées.

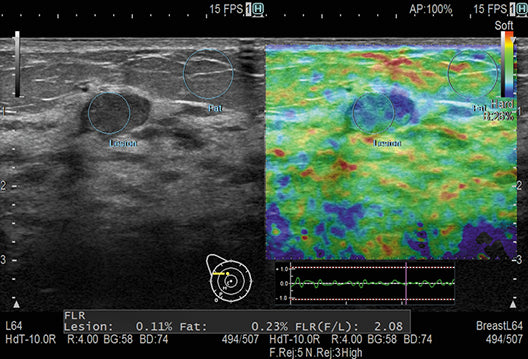

Élastographie tissulaire en temps réel

La fonction Real-Time Tissue Elastography – RTE évalue la déformation des tissus en temps réel.

Les différences de rigidité sont affichées sous la forme d’une carte en couleur afin de faciliter la comparaison entre les différentes zones examinées.

Cette technologie peut notamment être utilisée pour l’exploration :

• Du sein
• De la thyroïde
• Du foie
• Du système urinaire

Mesure par ondes de cisaillement

La fonction Shear Wave Measurement – SWM évalue la rigidité des tissus en mesurant la vitesse de propagation des ondes de cisaillement.

L’élastographie Shear Wave – SWE complète cette mesure en affichant une carte couleur de la rigidité tissulaire.

Ces fonctions permettent d’obtenir des informations quantitatives et visuelles, notamment pour l’évaluation non invasive du foie.

Évaluation multiparamétrique du foie

L’ARIETTA 850 peut associer plusieurs méthodes d’évaluation hépatique :

• Élastographie tissulaire RTE
• Mesure Shear Wave
• Élastographie Shear Wave
• Indice d’atténuation ATT

L’indice ATT fournit une information complémentaire sur l’infiltration graisseuse du foie.

La fonction Combi-Elasto combine la RTE et la mesure Shear Wave afin d’accompagner l’évaluation de l’inflammation et de la fibrose hépatique. Elle peut être associée à l’indice ATT pour proposer une approche multiparamétrique des maladies chroniques du foie.

Fusion d’images avec RVS

La fonction Real-time Virtual Sonography – RVS permet de synchroniser l’image échographique en temps réel avec des images provenant d’une autre modalité.

Elle peut notamment accompagner les procédures guidées par l’image et les interventions mini-invasives en facilitant le repérage de la cible et la navigation anatomique.

3D Sim-Navigator

La fonction 3D Sim-Navigator permet de simuler un ou plusieurs trajets d’aiguille avant et pendant une procédure interventionnelle.

La position de la cible et les différents trajets peuvent être visualisés en temps réel sur un repère corporel en trois dimensions.

Cette fonction aide l’utilisateur à préparer le trajet d’approche et à contrôler sa relation avec les structures environnantes.

E-field Simulator

L’E-field Simulator affiche une simulation de la distribution du champ électrique pendant certains traitements par radiofréquence.

Une carte en couleur est superposée aux images afin de représenter la zone théorique couverte selon la position des électrodes.

Différentes positions peuvent être comparées avant le traitement afin d’aider à déterminer la disposition la plus appropriée.

Imagerie fœtale 3D et 4D

L’ARIETTA 850 propose plusieurs fonctions destinées aux examens obstétricaux.

La fonction de découpe automatique sélectionne un plan adapté afin de limiter l’affichage des tissus ou du placenta situés devant le fœtus.

La fonction 4Dshading améliore le rendu de la surface fœtale grâce à un ombrage plus naturel.

La fonction 4Dshading Flow améliore la représentation des flux vasculaires complexes en mode Doppler.

La fonction 4Dtranslucence propose un affichage translucide de la surface corporelle et des limites de certaines structures internes.

AutoFHR+

La fonction AutoFHR+ calcule automatiquement la fréquence cardiaque fœtale à partir d’une région d’intérêt placée sur le cœur en mode B.

Cette fonction peut également être utilisée avec une sonde endovaginale afin d’accompagner l’évaluation dès le début de la grossesse.

Dual Gate Doppler

Le Dual Gate Doppler permet d’observer simultanément les spectres Doppler provenant de deux zones différentes au cours d’un même cycle cardiaque.

Cette fonction peut faciliter l’étude de l’hémodynamique et l’évaluation de certaines arythmies fœtales.

Principales applications cliniques

Selon les sondes, les logiciels et les options sélectionnés, l’ARIETTA 850 peut être utilisé pour :

• Imagerie abdominale
• Exploration hépatique
• Cardiologie
• Imagerie vasculaire
• Gynécologie et obstétrique
• Imagerie fœtale 3D et 4D
• Sénologie
• Imagerie thyroïdienne
• Urologie
• Imagerie musculosquelettique
• Élastographie
• Étude de la microvascularisation
• Fusion d’images
• Procédures interventionnelles

Points forts

• Système d’échographie diagnostique haut de gamme
• Architecture Symphonique Pure
• Technologie de sonde 4G CMUT
• Formation du faisceau avec eFocusing
• Qualité d’image homogène à différentes profondeurs
• Imagerie Carving
• Moniteur OLED de 22 pouces
• Bras de moniteur flexible
• Protocol Assistant
• Automatisation des mesures d’élastographie
• Imagerie des flux de faible vitesse avec DFI
• Élastographie RTE, SWM et SWE
• Évaluation hépatique avec l’indice ATT
• Analyse multiparamétrique avec Combi-Elasto
• Fusion d’images avec RVS
• Navigation interventionnelle avec 3D Sim-Navigator
• Simulation des traitements avec E-field Simulator
• Imagerie fœtale 3D et 4D
• Mesure automatique de la fréquence cardiaque fœtale
• Dual Gate Doppler
• Large gamme d’applications et de sondes

Caractéristiques principales

Marque : FUJIFILM
Modèle : ARIETTA 850
Catégorie : système d’échographie diagnostique haut de gamme
Architecture d’imagerie : Architecture Symphonique Pure
Technologie de sonde : 4G CMUT selon la sonde utilisée
Focalisation : eFocusing
Traitement structurel : Imagerie Carving
Moniteur principal : OLED large de 22 pouces
Optimisation du flux de travail : Protocol Assistant
Imagerie des flux : Detective Flow Imaging
Élastographie : RTE, SWM et SWE selon la configuration
Évaluation hépatique : ATT et Combi-Elasto selon la configuration
Fusion d’images : Real-time Virtual Sonography
Navigation interventionnelle : 3D Sim-Navigator selon la configuration
Imagerie obstétricale : 3D, 4Dshading, 4Dshading Flow et 4Dtranslucence selon la configuration
Analyse cardiaque fœtale : AutoFHR+ et Dual Gate Doppler selon la configuration

Dispositif médical destiné aux professionnels de santé. Les fonctions, applications, sondes et logiciels disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
