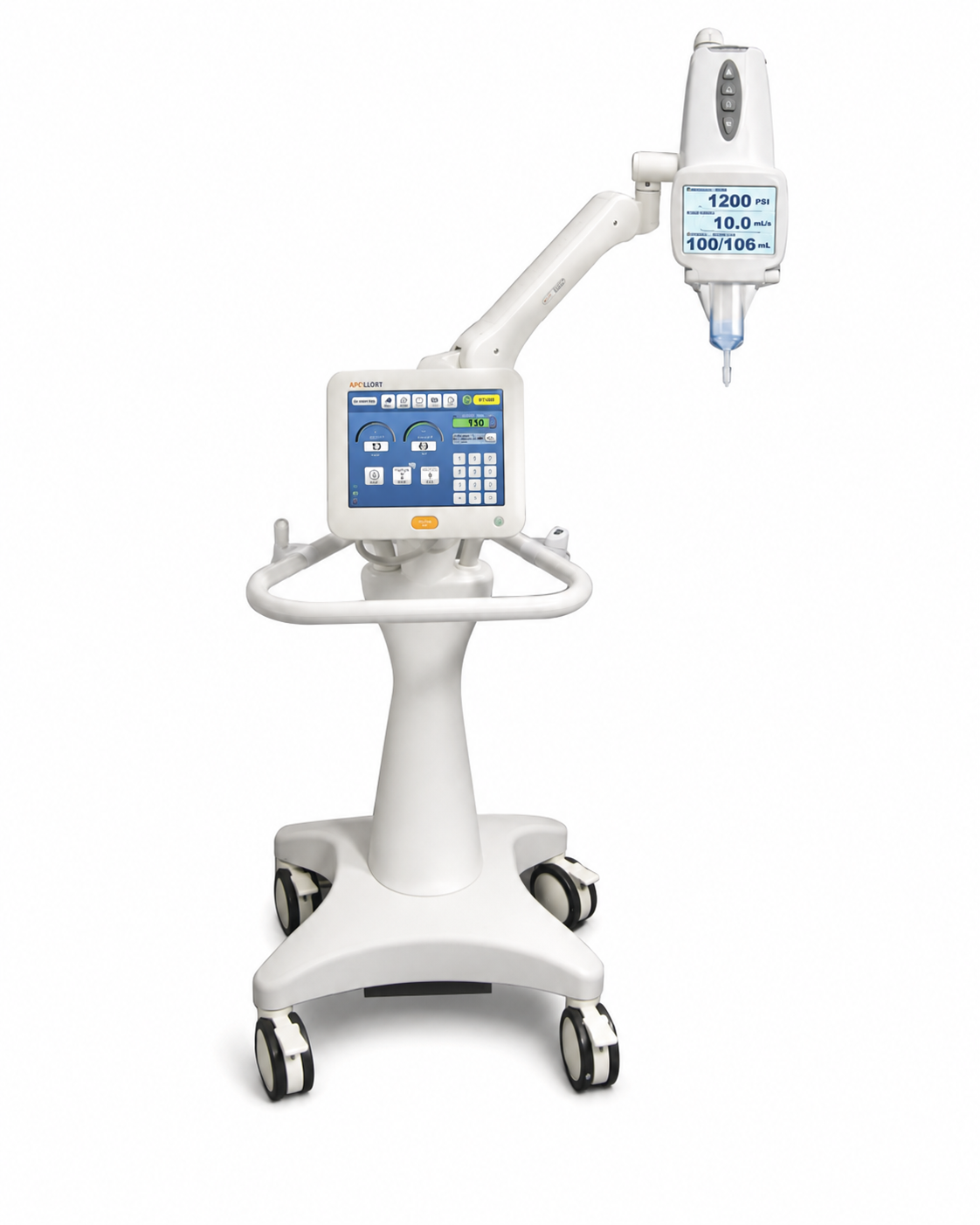

Injecteur de produit de contraste RT150 – APOLLO RT

Le RT150 d’APOLLO RT est un injecteur automatique de produit de contraste spécialement conçu pour les procédures d’angiographie et de cardiologie interventionnelle. Il combine une injection haute pression, une grande précision de contrôle et plusieurs modes d’administration afin de répondre aux besoins des examens vasculaires et cardiaques.

Points forts

• Injecteur dédié à l’angiographie et à la cardiologie

• Débit programmable jusqu’à 40 ml/s

• Seringue de 150 ml

• Pression maximale : 1 200 PSI

• Jusqu’à 4 phases d’injection

• Mode injection unique ou répétée

• Mode injection test

• Mode perfusion

• Fonction de débit variable disponible en option

• Grand écran tactile LCD couleur

• Affichage des principaux paramètres directement sur la tête d’injection

• Graphique de pression en temps réel

• Mémorisation de 100 protocoles

• Historique des 100 dernières injections

• Capteur gyroscopique pour aider à limiter les risques d’injection d’air

• Chauffage intégré de la seringue

• Bras d’extension long pour un positionnement flexible

• Grandes roulettes avec freins

• Interface universelle permettant la connexion avec différents équipements d’imagerie.

Utilisation en angiographie et cardiologie

Le RT150 est conçu pour l’administration contrôlée de produit de contraste lors des procédures d’angiographie diagnostique ou interventionnelle et de cardiologie.

Il peut notamment être utilisé lors de procédures nécessitant des injections rapides et précises de produit de contraste dans le système vasculaire ou cardiaque.

Débit d’injection

La tête d’injection offre une plage de débit comprise entre :

0,1 et 40 ml/s

Cette large plage permet d’adapter précisément le débit aux différents protocoles angiographiques et cardiaques.

Pression maximale

Le RT150 est conçu pour fonctionner avec une pression maximale pouvant atteindre :

1 200 PSI

La limite de pression peut être réglée par incréments de 10 PSI, avec une valeur minimale de 100 PSI.

Seringue de 150 ml

Le système utilise une seringue d’une capacité de :

150 ml

Deux types de consommables sont présentés dans la documentation :

• seringue avec J-Tube ;

• seringue avec pointe.

Jusqu’à 4 phases d’injection

Le RT150 permet de programmer des protocoles comportant jusqu’à :

4 phases d’injection

Cette possibilité permet d’adapter précisément les variations de débit et de volume aux besoins spécifiques de chaque examen.

Injection unique et répétée

Le système permet la réalisation :

• d’injections uniques ;

• d’injections répétées ;

• d’injections d’essai ;

• d’injections en mode perfusion.

Mode perfusion

Le RT150 dispose d’un mode dédié à la perfusion.

Débit : 1 à 60 ml/min
Pression : 200 PSI fixe
Volume : jusqu’à 150 ml.

Injection test

Une fonction d’injection test permet de réaliser une petite injection avant la procédure principale.

Débit : 0,5 à 3 ml/s
Pression : 200 PSI fixe
Volume : 1 à 5 ml.

Cette fonction peut notamment être utilisée pour vérifier le positionnement et le comportement du système avant l’injection diagnostique principale.

Débit variable

Le RT150 peut recevoir en option une fonction de débit variable, particulièrement adaptée à certains protocoles cardiaques spécifiques.

Pour cette fonction :

Débit : 0,1 à 8 ml/s
Pression : 100 à 1 000 PSI
Volume : 1 à 10 ml.

Une télécommande supplémentaire peut être utilisée pour piloter cette fonction.

Surveillance de la pression en temps réel

Le RT150 affiche la courbe de pression en temps réel pendant l’injection.

Cette visualisation permet à l’opérateur de suivre précisément le comportement de l’injection et d’identifier rapidement toute variation anormale de pression.

Sécurité contre les injections d’air

Le système intègre plusieurs fonctions de sécurité.

Un capteur gyroscopique contribue notamment à réduire le risque d’injection d’air. La seringue présente également des repères visuels facilitant la détection de la présence d’air.

Le RT150 dispose également :

• d’une butée mécanique ;

• de messages d’avertissement en couleur ;

• d’un affichage des principaux paramètres d’injection directement sur la tête.

Écran tactile couleur

Le système est équipé d’un grand écran tactile LCD couleur avec une interface conçue pour une utilisation simple et rapide.

L’écran permet notamment de programmer et visualiser :

• le débit ;

• le volume ;

• la pression ;

• les différentes phases ;

• les paramètres des protocoles.

Affichage sur la tête d’injection

La tête de l’injecteur intègre également un écran affichant les principaux paramètres.

Cette configuration permet à l’opérateur de contrôler les informations essentielles directement à proximité de la seringue et du patient.

Mémorisation des protocoles

Le RT150 peut enregistrer jusqu’à :

100 protocoles d’injection

Les protocoles fréquemment utilisés peuvent ainsi être rappelés rapidement afin d’améliorer le workflow du service.

Historique des injections

Le système conserve également l’historique des :

100 dernières injections

avec possibilité d’afficher la courbe de pression correspondante en temps réel.

Chauffage intégré de la seringue

Le RT150 dispose d’un système de chauffage intégré destiné à maintenir le produit de contraste à une température adaptée.

Température :

37 °C ± 2 °C.

Ergonomie

La conception du RT150 a été pensée pour faciliter son utilisation en salle d’angiographie.

Le système dispose notamment :

• d’un centre de gravité bas pour améliorer la stabilité ;

• de grandes roulettes équipées de freins ;

• d’un long bras d’extension ;

• d’une tête d’injection facilement positionnable autour de la table d’examen.

Interface universelle

Un module d’interface universel est fourni en standard.

Selon APOLLO RT, il permet une connectivité avec les équipements des différents fabricants d’imagerie médicale, facilitant ainsi l’intégration du RT150 dans une salle d’angiographie existante.

Caractéristiques techniques

Application : angiographie / cardiologie
Débit principal : 0,1 à 40 ml/s
Seringue : 150 ml
Pression maximale : 1 200 PSI
Nombre de phases : jusqu’à 4
Chauffage seringue : 37 °C ± 2 °C
Vitesse de charge : 2,5 ml/s
Avance / retour rapide : 8 ml/s
Rallonge : 15 m
Mémoire protocoles : 100
Historique : 100 injections
Tension nominale : 115 / 230 V AC – 50/60 Hz
Puissance nominale : 370 VA
Poids total : 79 kg.

Poids des différents éléments

• Poids total : 79 kg

• Tête d’injection : 8,8 kg

• Console : 2,0 kg

• Bras d’extension : 3,9 kg

• Chariot : 64,3 kg.

Applications

Le RT150 est destiné notamment aux procédures de :

• Angiographie

• Cardiologie interventionnelle

• Angiographie vasculaire

• Examens cardiaques avec injection

• Procédures diagnostiques et interventionnelles nécessitant une injection haute pression de produit de contraste.

Marque

APOLLO RT

Modèle

RT150

Catégorie

Injecteur automatique de produit de contraste pour angiographie et cardiologie

Description courte

L’APOLLO RT RT150 est un injecteur haute pression dédié à l’angiographie et à la cardiologie. Il offre un débit jusqu’à 40 ml/s, une pression maximale de 1 200 PSI et une seringue de 150 ml. Avec jusqu’à 4 phases d’injection, des modes perfusion et injection test, une surveillance de pression en temps réel, 100 protocoles mémorisables et un système de chauffage intégré, il constitue une solution complète pour les procédures vasculaires et cardiaques exigeantes.
