Mobile de radiographie numérique FUJIFILM FDR Go iQ

Le FUJIFILM FDR Go iQ est un système mobile de radiographie numérique conçu pour réaliser des examens directement au chevet du patient, tout en associant mobilité, simplicité d’utilisation et qualité d’image.

Sa conception compacte, sa colonne rétractable, son grand écran tactile et ses fonctions intelligentes facilitent son utilisation dans les chambres d’hospitalisation, les services d’urgence, les unités de soins intensifs, les blocs opératoires et les autres environnements où le déplacement du patient vers une salle de radiologie est difficile.

Le FDR Go iQ peut être associé aux détecteurs numériques sans fil de la série FDR D-EVO III, à la Console Advance et aux technologies avancées de traitement d’image FUJIFILM.

Un système mobile pensé pour les examens au chevet du patient

Le FDR Go iQ permet d’amener l’équipement radiographique directement auprès des patients hospitalisés ou difficilement transportables.

Il accompagne notamment les examens réalisés :

• Dans les chambres d’hospitalisation

• Dans les services d’urgence

• Dans les unités de soins intensifs

• Dans les services de réanimation

• Dans les blocs opératoires

• Dans les unités d’isolement

• Dans les services de pédiatrie

• Dans les unités de néonatologie

• Sur un lit ou un brancard

• Auprès des patients à mobilité réduite

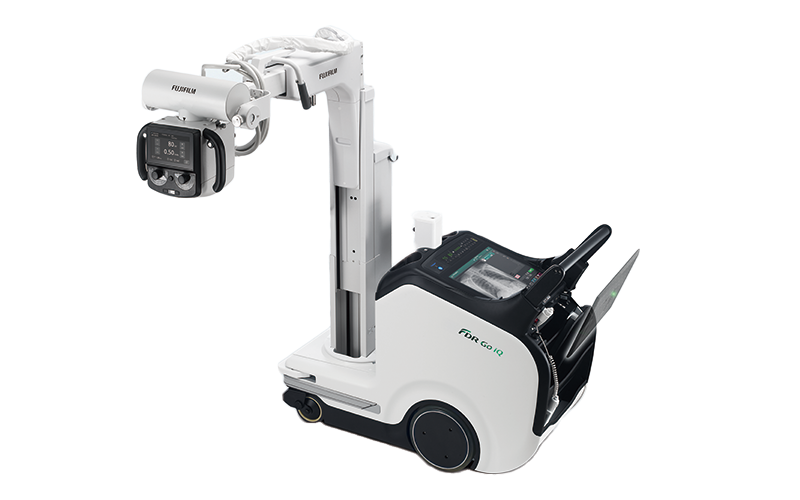

Une conception compacte et mobile

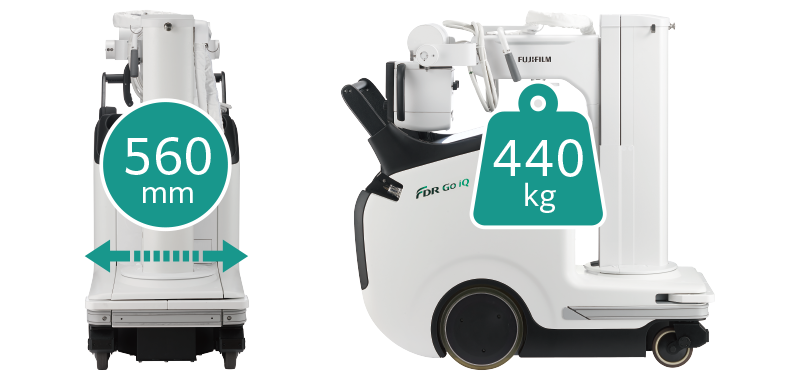

Le FDR Go iQ présente une conception compacte facilitant sa circulation dans les couloirs, les chambres, les ascenseurs et les espaces encombrés.

Son faible encombrement permet de l’approcher du lit du patient tout en limitant la place occupée autour des équipements de soins.

Cette conception est particulièrement utile dans les environnements où plusieurs dispositifs médicaux sont présents autour du patient.

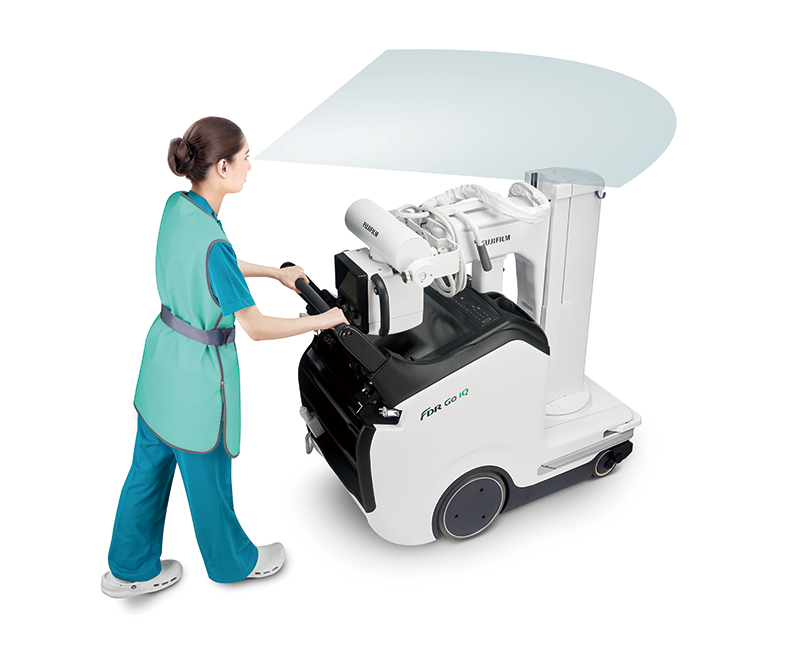

Colonne rétractable

La colonne du FDR Go iQ peut être rétractée pendant les déplacements.

Cette configuration améliore la visibilité vers l’avant et permet à l’utilisateur de mieux observer les obstacles, les patients et les autres professionnels présents dans le couloir.

La colonne peut ensuite être déployée pour positionner le tube à rayons X à la hauteur nécessaire à l’examen.

Roues à rotation rapide

Le système est équipé de roues conçues pour faciliter les changements de direction et les déplacements dans les espaces restreints.

Le FDR Go iQ peut ainsi être dirigé avec précision autour des lits, dans les chambres et à proximité des équipements de soins.

Sa mobilité facilite également les tournées radiographiques comprenant plusieurs examens successifs dans différents services.

Déplacement précis depuis la tête du tube

Des commandes situées au niveau du collimateur permettent de déplacer lentement le mobile vers l’avant ou vers l’arrière.

L’utilisateur peut ainsi affiner le positionnement du système au chevet du patient sans devoir revenir à la poignée principale située à l’avant du mobile.

Cette fonction facilite les derniers ajustements lorsque le tube, le patient et le détecteur doivent être parfaitement alignés.

Positionnement du tube à une seule main

Un bouton de déverrouillage est intégré dans la partie inférieure de la poignée.

Il permet de libérer les mouvements du tube et de modifier sa position à l’aide d’une seule main.

Cette conception facilite l’ajustement de la hauteur, de l’orientation et de la distance du tube par rapport à la région anatomique examinée.

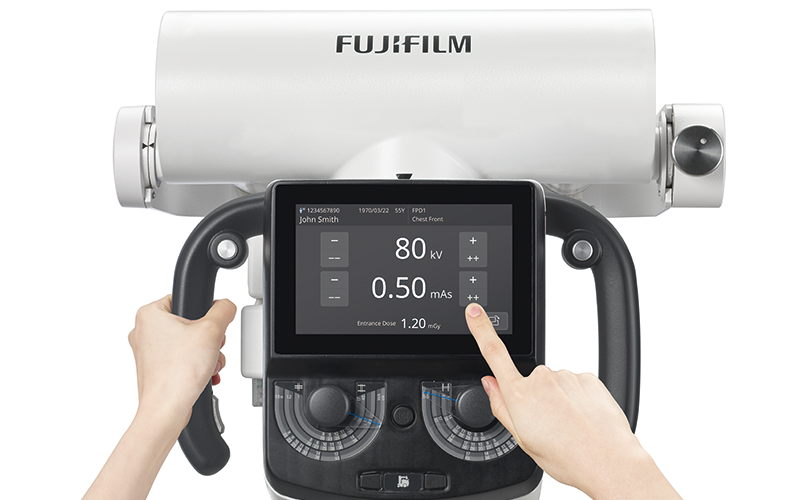

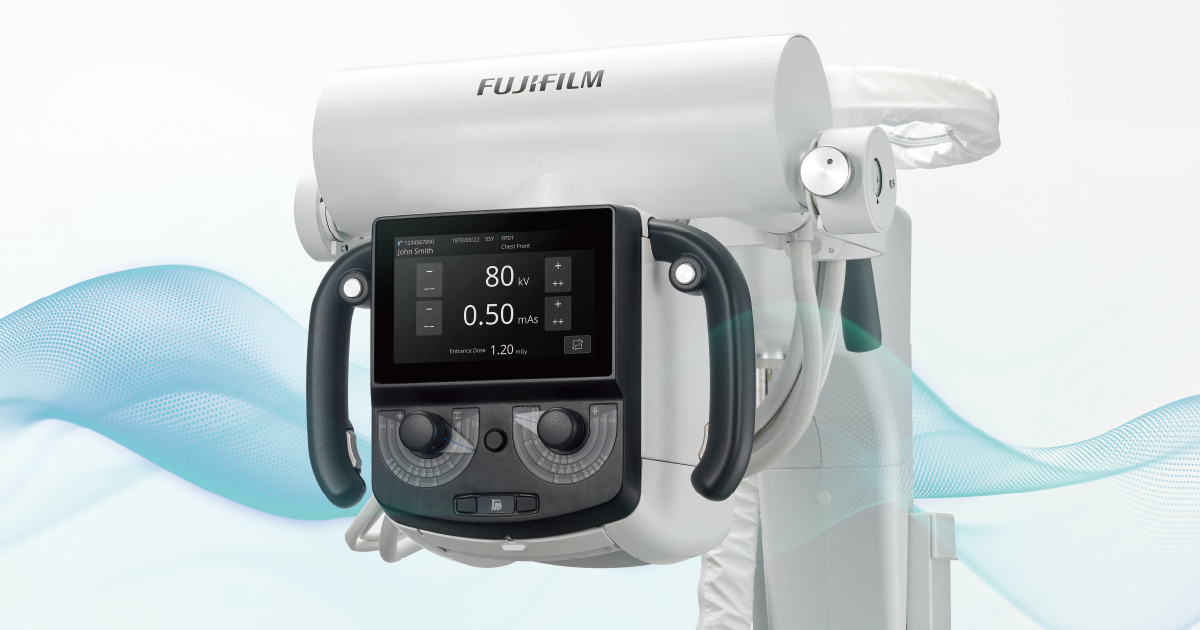

Écran de contrôle sur la tête du tube

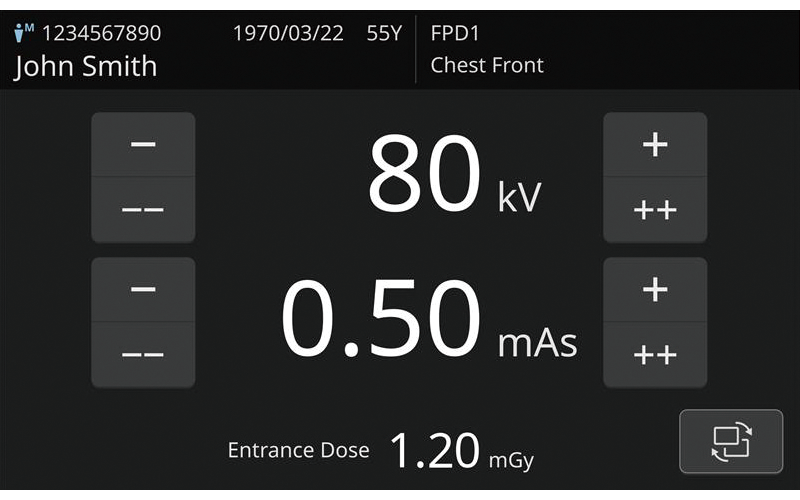

Le FDR Go iQ intègre un écran tactile directement sur la tête du tube.

Cet écran permet à l’utilisateur de consulter les principales informations nécessaires à l’examen sans devoir retourner à la console principale.

Il peut notamment afficher :

• Les informations du patient

• La région anatomique sélectionnée

• Le protocole d’examen

• Les détails de l’acquisition

• Les constantes d’exposition

• Les informations de positionnement

• L’image en direct issue de la caméra intégrée selon la configuration

Les constantes d’exposition peuvent également être modifiées depuis cet écran.

Un flux de travail centré sur le patient

La présence des commandes sur la tête du tube permet au manipulateur de rester à proximité du patient pendant la préparation de l’examen.

Il peut ajuster les paramètres, vérifier le positionnement et consulter les informations nécessaires sans effectuer des déplacements répétés entre le patient et la console principale.

Cette organisation améliore la fluidité du travail et facilite la surveillance du patient.

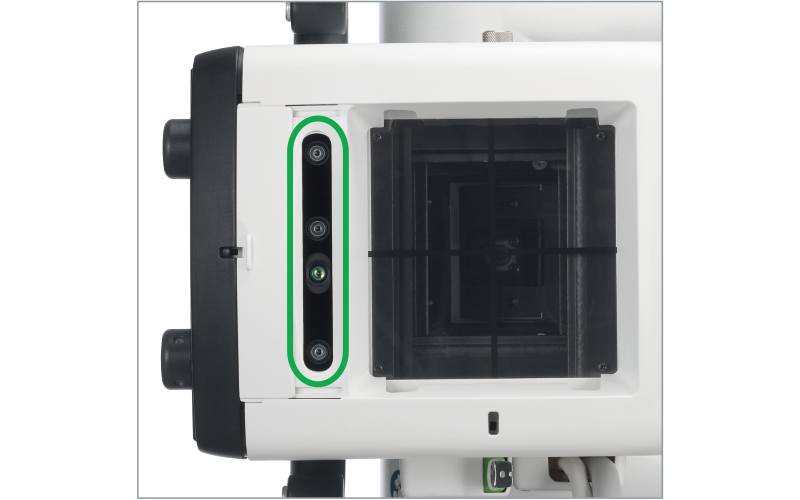

Caméra 3D intégrée au collimateur

Une caméra intégrée au collimateur peut afficher en direct l’image du patient sur l’écran de la tête du tube.

Elle permet au professionnel de mieux surveiller la position du patient et d’observer la région anatomique pendant la préparation du cliché.

Selon les options installées, la caméra peut également accompagner la détection :

• De la distance entre le foyer et le détecteur

• De l’angulation du tube

• De l’alignement du tube et du détecteur

• De certains mouvements du patient

• De la position de la région anatomique

Une vérification visuelle finale par le professionnel reste nécessaire avant l’exposition.

Mesure de la distance focale

La caméra peut mesurer la distance entre le foyer du tube à rayons X et la zone d’acquisition.

Cette information accompagne l’utilisateur dans le respect de la distance prévue par le protocole d’examen.

La fonction est disponible selon la configuration choisie.

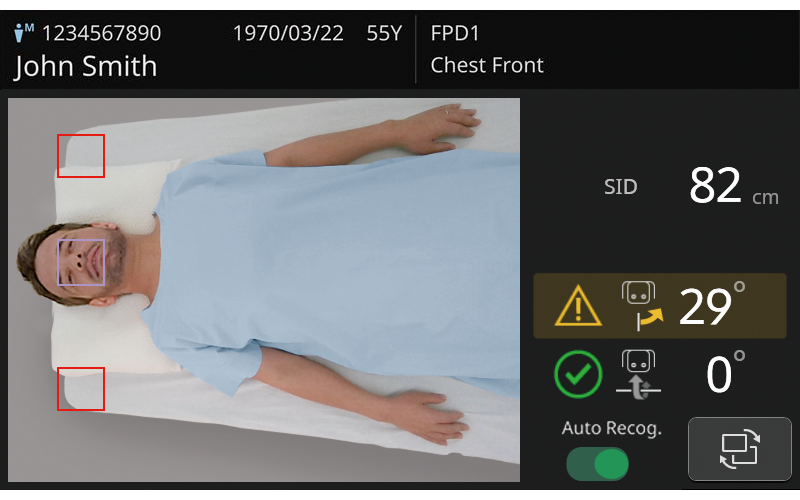

Mesure de l’angle du tube

Le système peut afficher des informations relatives à l’angulation du tube.

Cette assistance facilite le positionnement lors des incidences nécessitant une orientation précise du faisceau de rayons X.

Le professionnel doit toutefois confirmer l’angle et le centrage avant de réaliser l’exposition.

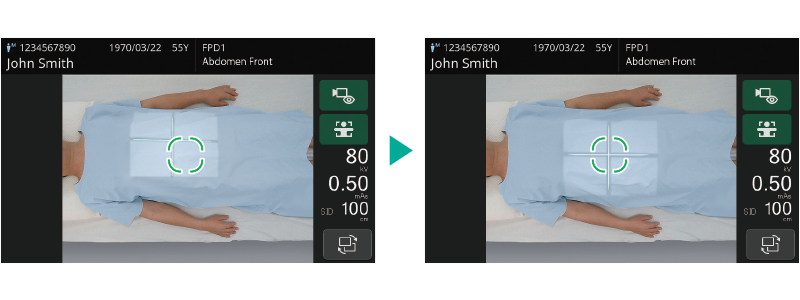

X-ray Centering Navi

La fonction optionnelle X-ray Centering Navi utilise l’image de la caméra pour estimer la position centrale de la région anatomique sélectionnée.

Le système met en évidence la cible de centrage afin d’aider l’utilisateur à aligner le tube, la zone anatomique et le détecteur.

Cette assistance est basée sur une technologie d’intelligence artificielle utilisant l’apprentissage profond.

Elle accompagne le positionnement mais ne remplace pas la vérification finale effectuée par le professionnel de santé.

Laser de centrage optionnel

Un laser vert à haute luminance peut être proposé en option.

Il facilite la visualisation de la cible de centrage, notamment dans les environnements fortement éclairés.

Cette fonction permet d’affiner la position du faisceau avant l’exposition.

Grand écran tactile de 19 pouces

Le FDR Go iQ est équipé d’un grand écran tactile de 19 pouces.

Il permet de consulter les images radiographiques immédiatement après leur acquisition et de vérifier leur qualité directement au chevet du patient.

L’écran peut être utilisé pour :

• Vérifier le positionnement

• Contrôler la couverture anatomique

• Examiner la netteté de l’image

• Effectuer certains réglages de post-traitement

• Confirmer que le cliché est techniquement exploitable

• Limiter les reprises avant de quitter le service

Console Advance intégrée

Le système peut intégrer la Console Advance, qui centralise le flux de travail de radiographie numérique.

Elle permet notamment :

• La sélection du patient

• La consultation de la liste de travail

• Le choix du protocole

• La sélection de la région anatomique

• La gestion des constantes d’exposition

• La réception de l’image

• Le traitement du cliché

• La vérification de la qualité technique

• L’envoi des images vers le PACS selon la configuration

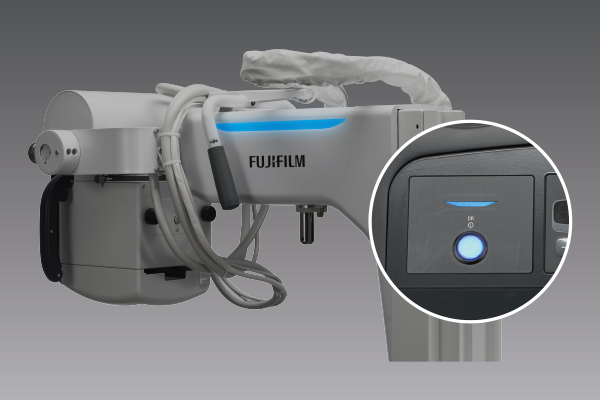

Témoins d’état à LED

Des témoins lumineux sont installés près du panneau de commande et sur le côté du bras.

Ils permettent de vérifier rapidement l’état de fonctionnement du système.

Les LED peuvent clignoter ou changer de couleur selon différentes situations, notamment :

• La préparation à l’exposition

• Le système prêt à émettre

• Le mode de charge

• Le mode veille

• L’état général du mobile

Ces informations visuelles permettent à l’utilisateur de connaître l’état du système sans devoir consulter en permanence l’écran principal.

Charge intelligente intégrée du détecteur

Le chargeur du détecteur est directement intégré à l’espace de rangement du FDR Go iQ.

Lorsqu’un détecteur compatible est placé dans son logement, il peut être automatiquement maintenu en charge.

Un détecteur peut être chargé à la fois, quelle que soit sa taille parmi les formats compatibles.

Cette fonction permet de conserver le capteur disponible pour les tournées radiographiques et limite les interruptions liées à une batterie insuffisamment chargée.

Support de maintien du détecteur

Un emplacement spécifique est prévu sur le mobile pour maintenir le détecteur pendant certaines manipulations.

Ce support peut notamment être utilisé pour :

• Nettoyer le détecteur

• Le désinfecter selon le protocole applicable

• Remplacer sa batterie

• Installer une housse de protection

• Retirer une housse après l’examen

• Préparer le capteur avant son positionnement

Il permet de réaliser ces opérations sans poser le détecteur sur une surface non adaptée.

Rangements intégrés

Des espaces de rangement sont installés à droite et à gauche du système.

Ils permettent de transporter les accessoires utiles aux examens mobiles, notamment :

• Des housses de protection

• Des gants

• Des lingettes

• Des batteries

• Des accessoires de positionnement

• Des câbles

• Du matériel de nettoyage

• D’autres consommables selon l’organisation du service

Détecteurs FDR D-EVO III

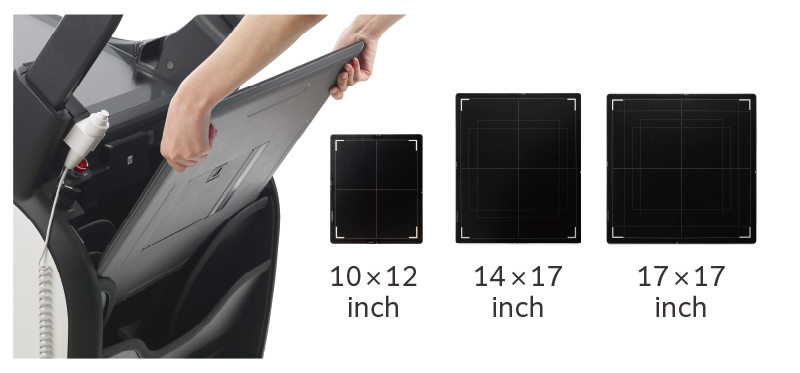

Le FDR Go iQ peut être associé aux détecteurs plans sans fil de la série FDR D-EVO III.

Plusieurs formats de détecteurs peuvent être transportés simultanément sur le système afin de couvrir différentes régions anatomiques et différents profils de patients.

Le professionnel peut ainsi sélectionner le capteur adapté à l’examen sans devoir retourner dans la salle de radiologie.

Technologie ISS

Les détecteurs FDR D-EVO III intègrent la technologie exclusive ISS – Irradiated Side Sampling de FUJIFILM.

Dans cette architecture, les éléments de détection sont placés du côté d’arrivée des rayons X, au-dessus de la couche de scintillation.

Cette organisation limite la diffusion et l’atténuation du signal au sein du détecteur.

Elle contribue à améliorer :

• La sensibilité

• La netteté

• La résolution

• L’efficacité de détection

• La qualité de l’image avec une exposition optimisée

Détecteur TFT à film souple

Les détecteurs FDR D-EVO III utilisent une couche TFT à base de film souple, sans plaque de verre conventionnelle.

Cette conception contribue à réduire le poids du détecteur tout en améliorant sa maniabilité et sa résistance aux contraintes rencontrées pendant les examens mobiles.

Associée à la technologie ISS, elle permet d’améliorer la sensibilité et la netteté des images.

Capteur grand format FDR D-EVO III G80i

Le FDR D-EVO III G80i est un détecteur grand format offrant une surface d’acquisition d’environ 43 × 80 cm.

Il peut être utilisé pour couvrir une région anatomique étendue en une seule exposition.

Selon les protocoles appliqués, il peut notamment accompagner l’imagerie :

• Du rachis

• Des membres inférieurs

• Des grands axes

• De régions anatomiques étendues

• De patients de différentes morphologies

Acquisition en une seule exposition

Le grand format du FDR D-EVO III G80i permet de réaliser certaines images longues en une seule acquisition.

Cette méthode évite l’assemblage de plusieurs clichés successifs et peut réduire :

• Le risque de mouvement entre les expositions

• Les défauts de raccordement entre plusieurs images

• Le temps de positionnement

• Le nombre total d’acquisitions

• La dose cumulée par rapport à certaines techniques utilisant plusieurs expositions

L’utilisation du capteur dépend de sa disponibilité et de la configuration commerciale choisie.

Virtual Grid

La fonction optionnelle Virtual Grid corrige par traitement logiciel les effets du rayonnement diffusé.

Elle vise à produire un contraste proche de celui obtenu avec une grille antidiffusante physique, sans nécessiter son installation devant le détecteur.

Cette fonction facilite les examens mobiles en évitant les contraintes liées :

• À l’alignement précis d’une grille physique

• Au risque de coupure de grille

• À l’augmentation du poids à manipuler

• À la mise en place d’un accessoire supplémentaire sous le patient

Virtual Grid peut également limiter les variations de densité provoquées par un mauvais alignement entre le tube et le détecteur.

Dynamic Visualization II

La technologie optionnelle Dynamic Visualization II analyse les données d’exposition et les caractéristiques de la région anatomique.

Elle ajuste automatiquement le contraste et la densité des différentes zones de l’image afin de produire un rendu homogène.

Cette fonction peut améliorer la visualisation simultanée de structures présentant des niveaux d’absorption différents.

Qualité d’image avec une exposition optimisée

L’association des détecteurs FDR D-EVO III, de la technologie ISS et des traitements d’image FUJIFILM permet d’obtenir des images détaillées avec des paramètres d’exposition adaptés à l’examen.

Le choix des constantes reste sous la responsabilité du professionnel, en tenant compte :

• De la région anatomique

• De la morphologie du patient

• De l’indication de l’examen

• Du détecteur utilisé

• Du protocole de l’établissement

• Du principe d’optimisation de l’exposition

Intelligence artificielle embarquée

Le FDR Go iQ peut recevoir une solution d’intelligence artificielle intégrée à la Console Advance.

Après l’acquisition, le cliché peut être traité par un logiciel AI-CAD compatible directement sur le mobile.

Cette configuration peut fournir une assistance au point de prise en charge, notamment dans les services d’urgence, les blocs opératoires ou les unités de soins.

Consultation des résultats AI-CAD

Les résultats générés par le logiciel AI-CAD peuvent être consultés sur la console.

L’image originale ainsi qu’une image secondaire DICOM générée par le logiciel peuvent ensuite être envoyées vers le PACS.

L’image originale et l’image analysée restent ainsi disponibles dans l’environnement informatique de l’établissement.

L’affichage sur la console du mobile sert à vérifier le résultat de l’exécution du logiciel et son transfert. Il n’est pas présenté par le fabricant comme un affichage destiné à établir directement le diagnostic.

Kit externe de traitement d’image

Selon la configuration disponible, un kit externe de traitement peut fournir l’environnement nécessaire à certains logiciels AI-CAD.

Les résultats peuvent être affichés sur la console puis transférés vers le PACS avec l’image originale.

La disponibilité des logiciels, leurs indications et leurs performances dépendent de la solution AI-CAD choisie et de son autorisation dans le pays concerné.

Principales applications cliniques

Selon les détecteurs, les logiciels et les protocoles sélectionnés, le FDR Go iQ peut accompagner :

• La radiographie thoracique

• La radiographie abdominale

• L’imagerie du bassin

• L’exploration des membres supérieurs

• L’exploration des membres inférieurs

• L’imagerie des articulations

• Certains examens du rachis

• L’imagerie longue avec le détecteur G80i

• Les examens au lit du patient

• Les examens sur brancard

• Les examens en fauteuil

• La radiographie en réanimation

• La radiographie en soins intensifs

• Les examens réalisés aux urgences

• Certaines applications au bloc opératoire

• Les examens de patients à mobilité réduite

• Les applications pédiatriques et néonatales avec des protocoles adaptés

Points forts

• Système mobile de radiographie numérique

• Conception compacte adaptée aux espaces restreints

• Colonne rétractable améliorant la visibilité vers l’avant

• Roues facilitant les changements de direction

• Positionnement précis depuis les commandes du collimateur

• Déplacement lent vers l’avant ou l’arrière depuis la tête du tube

• Déverrouillage du tube accessible à une seule main

• Écran tactile intégré à la tête du tube

• Affichage des informations du patient et de l’examen

• Modification des constantes depuis la tête du tube

• Caméra 3D intégrée selon la configuration

• Affichage en direct de la position du patient

• Mesure de la distance focale et de l’angle en option

• Assistance au centrage X-ray Centering Navi en option

• Laser vert de centrage disponible en option

• Grand écran tactile de 19 pouces

• Vérification rapide des images au chevet du patient

• Témoins d’état à LED

• Charge intelligente intégrée du détecteur

• Support de maintien du capteur

• Rangements latéraux pour les accessoires

• Compatibilité avec plusieurs détecteurs FDR D-EVO III

• Technologie de lecture ISS

• Détecteurs TFT à film souple

• Détecteur grand format FDR D-EVO III G80i disponible

• Imagerie longue en une seule exposition selon la configuration

• Virtual Grid disponible en option

• Dynamic Visualization II disponible en option

• Solution AI-CAD intégrable selon la configuration

• Transfert des images originales et analysées vers le PACS

Caractéristiques principales

Marque : FUJIFILM
Produit : FDR Go iQ
Nom du modèle indiqué par FUJIFILM : FDR Go
Fabricant du système : SHIMADZU Corporation
Catégorie : système mobile de radiographie numérique
Application principale : radiographie mobile au chevet du patient
Mobilité : châssis compact avec colonne rétractable
Commande du tube : écran tactile et commandes intégrées
Caméra : caméra 3D intégrée selon la configuration
Mesure de la distance et de l’angle : disponible en option
Assistance au centrage : X-ray Centering Navi en option
Laser de centrage : disponible en option
Écran principal : écran tactile de 19 pouces
Indication de l’état du système : témoins lumineux à LED
Charge du détecteur : chargeur intégré dans le compartiment de rangement
Nombre de détecteurs chargés simultanément : un détecteur
Détecteurs associés : série FDR D-EVO III selon la configuration
Détecteur grand format compatible : FDR D-EVO III G80i
Dimensions de la zone d’acquisition du G80i : environ 43 × 80 cm
Technologie du détecteur : ISS et TFT à film souple
Console : Console Advance intégrée selon la configuration
Traitement de l’image : Dynamic Visualization II en option
Correction du rayonnement diffusé : Virtual Grid en option
Intelligence artificielle : logiciels AI-CAD compatibles selon la configuration
Connectivité : transfert DICOM et PACS selon l’installation informatique

Dispositif médical destiné aux professionnels de santé habilités à utiliser des équipements de radiographie. Le FDR Go iQ émet des rayonnements ionisants et doit être utilisé conformément aux règles de radioprotection, aux instructions du fabricant et à la réglementation locale. La caméra 3D, X-ray Centering Navi, le laser de centrage, les détecteurs, Virtual Grid, Dynamic Visualization II et les logiciels AI-CAD peuvent être proposés en option. Leur disponibilité peut varier selon la configuration et le pays de commercialisation.
