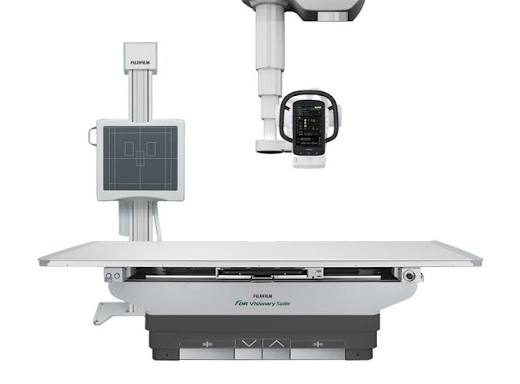

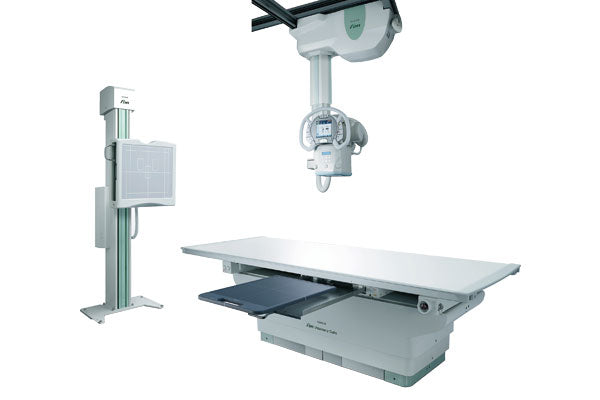

Systèmes de radiographie numérique FUJIFILM FDR Visionary Suite

La FUJIFILM FDR Visionary Suite est une salle de radiographie numérique modulable conçue pour les examens de radiologie générale et les applications d’imagerie avancée.

Elle associe un système de positionnement automatisé, une table radiographique, un support vertical et une large gamme de capteurs plans numériques FUJIFILM. Selon la configuration choisie, elle peut également intégrer des fonctions avancées telles que la tomosynthèse, la soustraction d’énergie et l’imagerie Long View.

La FDR Visionary Suite est destinée aux services de radiologie recherchant une solution complète, évolutive et adaptée à un volume important d’examens.

Une salle de radiographie modulable

La FDR Visionary Suite peut être configurée selon les besoins cliniques, l’organisation du service et les applications souhaitées.

Elle est proposée dans différentes configurations permettant de couvrir les examens de radiologie générale et d’ajouter, selon le modèle et les options sélectionnés, des applications d’imagerie avancée.

Cette modularité permet d’adapter la salle aux besoins actuels de l’établissement tout en conservant la possibilité de faire évoluer ses capacités.

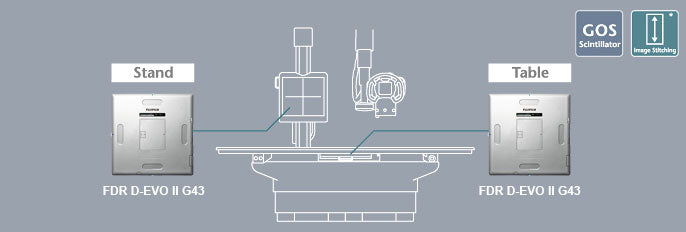

Compatibilité avec une large gamme de capteurs

La FDR Visionary Suite est compatible avec plusieurs capteurs plans numériques FUJIFILM, notamment les gammes :

• FDR D-EVO II

• FDR D-EVO Advanced

Le choix du capteur permet d’adapter le système au flux de travail, aux applications cliniques et aux habitudes de l’établissement.

Les capteurs portatifs peuvent également être utilisés dans différentes positions autour du patient et, selon l’organisation du service, être partagés avec d’autres équipements de radiologie compatibles.

Positionnement automatique du tube à rayons X

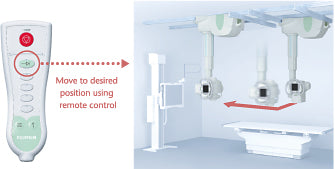

La fonction d’auto-positionnement déplace automatiquement le tube à rayons X vers une position préalablement définie.

Les positions couramment utilisées peuvent être enregistrées puis rappelées afin d’accélérer la préparation des examens.

Cette automatisation réduit les déplacements manuels et contribue à harmoniser le positionnement entre les différents utilisateurs.

Positions d’examen prédéfinies

Le système permet de mémoriser des positions adaptées aux examens fréquemment réalisés.

Après la sélection du protocole ou de la région anatomique, le tube peut être déplacé vers la position correspondante.

Cette fonction facilite notamment l’enchaînement des examens et réduit le temps consacré à la préparation de la salle.

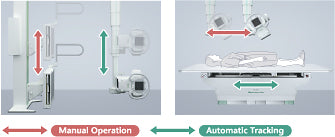

Suivi automatique du tube et du détecteur

La fonction de suivi automatique maintient l’alignement entre le tube à rayons X et le capteur plan pendant les déplacements.

L’opérateur peut ainsi se concentrer sur le positionnement du patient sans devoir réaligner manuellement les différents composants à chaque changement de hauteur ou de position.

Le système peut également être utilisé en mode manuel lorsque l’utilisateur souhaite conserver un contrôle direct sur le positionnement.

Support radiographique vertical

Le support vertical permet de réaliser de nombreux examens en position debout.

Son champ de déplacement autorise notamment l’exploration :

• Des vertèbres cervicales

• Du thorax

• De l’abdomen

• Du bassin

• De la colonne vertébrale

• Des membres supérieurs

• Des membres inférieurs

La plaque d’exposition peut être ajustée afin de faciliter les radiographies de la tête et des membres supérieurs.

Table radiographique réglable

La table de la FDR Visionary Suite est conçue pour faciliter le positionnement des patients lors des examens en position allongée.

Sa hauteur peut être réglée à l’aide :

• D’une pédale de commande

• D’un interrupteur intégré à la poignée

Ces commandes permettent à l’opérateur d’adapter rapidement la hauteur de la table tout en restant à proximité du patient.

Capacité de charge jusqu’à 295 kg

La table radiographique peut supporter une charge allant jusqu’à 295 kg.

Cette capacité permet de prendre en charge différents profils de patients tout en maintenant la stabilité nécessaire pendant le positionnement et l’acquisition des images.

Fonction de liaison du champ de rayonnement

La fonction de liaison du champ de rayonnement règle automatiquement la taille du champ en fonction de la région anatomique sélectionnée.

Le système peut également ajuster l’alignement du champ selon la position supérieure ou inférieure du détecteur.

Cette automatisation simplifie la collimation et contribue à limiter l’exposition aux seules régions nécessaires à l’examen.

Écran tactile LCD intégré

Un écran tactile LCD installé sur le système affiche les principales informations nécessaires à la préparation de l’exposition.

L’utilisateur peut notamment consulter et modifier :

• Les paramètres d’imagerie

• Les conditions d’exposition

• Les informations relatives à l’examen

• Les réglages du système

• La position des différents composants

L’angle de l’écran peut être modifié jusqu’à 90° afin de conserver une bonne visibilité quelle que soit l’orientation du tube à rayons X.

Réglage des paramètres depuis la salle

Les paramètres d’exposition peuvent être modifiés directement depuis l’écran tactile situé dans la salle de radiologie.

Les changements sont transmis en temps réel au contrôleur installé à l’extérieur de la salle.

Cette communication évite certains déplacements entre la salle d’examen et le poste de commande pendant la préparation du patient.

Notifications lumineuses et sonores

La FDR Visionary Suite utilise des signaux lumineux et sonores pour informer les utilisateurs de l’état du système.

Les notifications indiquent notamment :

• « System Ready » lorsque le système est prêt

• « X-ray in progress » pendant l’émission des rayons X

Les informations sont signalées sur le cadre du système ainsi que sur la commande manuelle.

Sept couleurs peuvent être utilisées pour personnaliser les voyants de notification selon l’organisation de l’établissement.

Tomosynthèse

La tomosynthèse est une application avancée disponible selon la configuration choisie.

Pendant l’acquisition, le tube à rayons X se déplace de manière linéaire et réalise une série d’images sous différents angles.

Ces images sont ensuite reconstruites afin de produire plusieurs plans de coupe de la région anatomique examinée.

Cette technique permet de réduire la superposition des structures rencontrée sur une radiographie conventionnelle et d’obtenir des informations complémentaires sur la zone étudiée.

Définition automatique des conditions de tomosynthèse

Une image préliminaire peut être utilisée comme référence pour déterminer automatiquement les conditions nécessaires à l’acquisition de tomosynthèse.

Le système adapte ainsi les paramètres à la région examinée afin de simplifier la préparation de la séquence.

Imagerie jusqu’à 150 µm

La FDR Visionary Suite peut produire des images de tomosynthèse avec une précision pouvant atteindre 150 micromètres, selon la configuration et les conditions d’acquisition.

Cette haute précision contribue à la visualisation détaillée des structures anatomiques.

Réduction des artefacts métalliques

Le traitement de reconstruction peut contrôler certains artefacts liés à la présence d’éléments métalliques.

Cette fonction contribue à améliorer la visibilité des structures situées autour des implants, des prothèses ou d’autres dispositifs métalliques présents dans la région examinée.

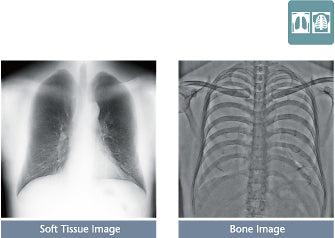

Soustraction d’énergie

La fonction de soustraction d’énergie réalise deux acquisitions avec des niveaux d’énergie différents.

Le système utilise les différences d’absorption des rayons X pour produire séparément :

• Une image privilégiant les tissus mous

• Une image privilégiant les structures osseuses

Cette séparation permet de réduire la superposition des os et des tissus mous afin d’apporter une représentation complémentaire de la région examinée.

Ajustement automatique de la dose entre les acquisitions

Lors d’un examen par soustraction d’énergie, le débit de dose est automatiquement modifié entre les deux acquisitions.

Cette automatisation permet d’appliquer les conditions adaptées à chaque niveau d’énergie sans nécessiter de réglage manuel entre les expositions.

Contrôle des artefacts de mouvement

La FDR Visionary Suite intègre une fonction destinée à réduire les artefacts de mouvement entre les deux images utilisées pour la soustraction d’énergie.

Elle contribue à améliorer la correspondance entre les acquisitions et la qualité des images reconstruites.

Imagerie Long View

La fonction Long View réalise plusieurs radiographies successives au cours d’un même balayage.

Les images sont ensuite assemblées automatiquement afin de créer une représentation complète d’une zone anatomique étendue.

Elle est particulièrement adaptée à l’imagerie :

• De la colonne vertébrale complète

• Des membres inférieurs

• Des axes des membres

• Des déformations rachidiennes

• Des examens orthopédiques nécessitant une mesure sur une grande longueur

Champ Long View jusqu’à 160 cm

La fonction Long View permet de créer des images allant jusqu’à :

• 160 cm en position verticale

• 120 cm en position allongée

Ces dimensions permettent de couvrir une grande partie de l’anatomie sur une image assemblée unique.

Correction automatique de l’alignement

Le système peut corriger automatiquement certaines incohérences entre les images provoquées par les mouvements du patient pendant l’acquisition Long View.

L’efficacité de la correction dépend toutefois de l’importance du mouvement et de la correspondance entre les différentes images.

Modèle complet

La configuration complète de la FDR Visionary Suite permet d’intégrer des technologies avancées telles que :

• La tomosynthèse

• La soustraction d’énergie

• L’imagerie Long View

• Le positionnement automatique

• Les capteurs avancés compatibles

Cette configuration est destinée aux services souhaitant élargir leurs capacités au-delà de la radiologie conventionnelle.

Modèle standard

Le modèle standard répond aux besoins de la radiologie générale et propose une large gamme de positions d’examen.

Selon la configuration, il peut intégrer :

• L’imagerie Long View

• Le positionnement automatique

• Le suivi automatique

• Les capteurs plans portatifs

• Les principales fonctions d’optimisation du flux de travail

Capteur FDR D-EVO Advanced C43A

Le FDR D-EVO Advanced C43A est un capteur plan portatif multifonctionnel compatible avec la FDR Visionary Suite.

Il peut être utilisé pour différentes applications cliniques et prend notamment en charge :

• La radiographie numérique conventionnelle

• La tomosynthèse

• La soustraction d’énergie

• Les acquisitions sur table

• Les acquisitions sur support vertical

• Certaines acquisitions libres autour du patient

Son caractère portatif offre une plus grande flexibilité que les capteurs fixes traditionnels.

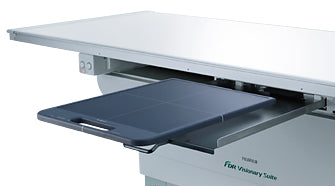

Chargement intégré du capteur

Le système peut intégrer un dispositif de chargement destiné au capteur FDR D-EVO Advanced.

Lorsque le détecteur est installé dans son support, sa batterie peut être maintenue en charge sans qu’il soit nécessaire de la remplacer régulièrement.

Cette fonction simplifie la gestion de l’alimentation et contribue à maintenir le capteur disponible pour les examens.

Communication filaire rapide

Lorsque le capteur est installé dans le support compatible, une communication filaire peut être utilisée pour le transfert des images.

Cette connexion contribue à accélérer la transmission des données et à stabiliser le flux de travail lors des examens réalisés sur la table ou le support vertical.

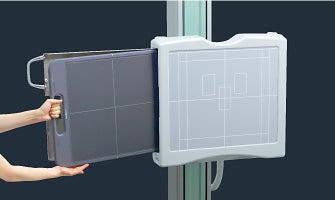

Capteur portatif avec poignée intégrée

Le FDR D-EVO Advanced dispose d’une poignée intégrée facilitant sa manipulation.

L’utilisateur peut ainsi insérer ou retirer plus facilement le détecteur de la table, du support vertical ou d’un autre emplacement compatible.

Sa conception permet de l’utiliser dans différentes orientations autour du patient selon les besoins de l’examen.

Principales applications cliniques

Selon la configuration et les options sélectionnées, la FDR Visionary Suite peut être utilisée pour :

• La radiographie thoracique

• La radiographie abdominale

• L’imagerie du bassin

• L’imagerie de la colonne vertébrale

• L’imagerie des membres supérieurs

• L’imagerie des membres inférieurs

• Les examens du crâne

• Les examens orthopédiques

• L’imagerie en charge

• Les examens en position allongée

• L’imagerie Long View

• La tomosynthèse

• La soustraction d’énergie

• L’exploration de patients à mobilité réduite

• Les examens nécessitant un capteur portatif

Points forts

• Salle de radiographie numérique complète et modulable

• Modèle officiel DR-ID 900

• Compatibilité avec plusieurs capteurs FUJIFILM

• Compatibilité avec les FDR D-EVO II et FDR D-EVO Advanced

• Positionnement automatique du tube

• Mémorisation des positions courantes

• Suivi automatique du tube et du détecteur

• Possibilité de positionnement manuel

• Table réglable en hauteur

• Commande par pédale et poignée

• Capacité de charge jusqu’à 295 kg

• Support vertical couvrant de nombreuses régions anatomiques

• Réglage automatique du champ de rayonnement

• Écran tactile LCD orientable

• Paramétrage depuis la salle d’examen

• Transmission en temps réel vers le poste de commande

• Notifications lumineuses et sonores

• Sept couleurs de notification disponibles

• Tomosynthèse disponible selon la configuration

• Précision pouvant atteindre 150 µm

• Réduction des artefacts métalliques

• Soustraction des tissus mous et des structures osseuses

• Réduction des artefacts de mouvement

• Imagerie Long View jusqu’à 160 cm

• Correction automatique de l’alignement des images

• Capteur FDR D-EVO Advanced C43A portatif

• Chargement intégré du capteur

• Poignée intégrée facilitant sa manipulation

Caractéristiques principales

Marque : FUJIFILM
Produit : FDR Visionary Suite
Nom du modèle : DR-ID 900
Catégorie : salle de radiographie numérique
Configuration : système modulable
Applications : radiologie générale et imagerie avancée
Positionnement : automatique ou manuel
Suivi du tube et du détecteur : automatique
Table radiographique : réglable en hauteur
Capacité maximale de la table : 295 kg
Support vertical : champ mobile pour différentes régions anatomiques
Interface : écran tactile LCD orientable jusqu’à 90°
Réglage des paramètres : depuis la salle ou le poste de commande
Notifications : signaux lumineux et sonores
Couleurs de notification : sept
Tomosynthèse : disponible selon la configuration
Résolution de tomosynthèse : jusqu’à 150 µm
Soustraction d’énergie : disponible selon la configuration
Imagerie Long View verticale : jusqu’à 160 cm
Imagerie Long View allongée : jusqu’à 120 cm
Capteurs compatibles : FDR D-EVO II et FDR D-EVO Advanced
Capteur avancé compatible : FDR D-EVO Advanced C43A
Chargement du capteur : intégré selon la configuration
Communication du capteur : filaire ou sans fil selon l’utilisation

Dispositif médical destiné aux professionnels de santé. La tomosynthèse, la soustraction d’énergie, l’imagerie Long View, les fonctions automatisées, les capteurs et certains accessoires peuvent être proposés en option. Leur disponibilité peut varier selon la configuration choisie et le pays de commercialisation.
