La gamme de sondes convexes FUJIFILM pour LISENDO est conçue pour compléter les applications du système d’échographie LISENDO avec l’imagerie abdominale.

Elle comprend plusieurs références offrant différentes bandes de fréquences et différents angles de balayage. Cette diversité permet d’adapter la sonde à la profondeur de la région examinée, à la morphologie du patient et au niveau de détail recherché.

Les fréquences basses favorisent l’exploration des structures profondes, tandis que les fréquences plus élevées améliorent la résolution des structures situées à proximité de la sonde.

Certaines références peuvent également recevoir un accessoire RVS – Real-time Virtual Sonography, destiné à la fusion de l’échographie en temps réel avec des images précédemment acquises par une autre modalité compatible.

Ce produit regroupe l’ensemble des sondes convexes disponibles pour LISENDO. La référence souhaitée doit être précisée lors de la demande de devis.

Principales applications cliniques

Selon la sonde et la configuration du système LISENDO, cette gamme peut être utilisée pour :

• L’échographie abdominale

• L’exploration hépatique

• L’examen de la vésicule biliaire et des voies biliaires

• L’exploration du pancréas

• L’imagerie rénale

• L’exploration de la rate

• L’examen de l’aorte abdominale

• L’évaluation des structures abdominales profondes

• La fusion d’images RVS selon la référence et les options choisies

• Certaines procédures interventionnelles selon la sonde et les accessoires compatibles

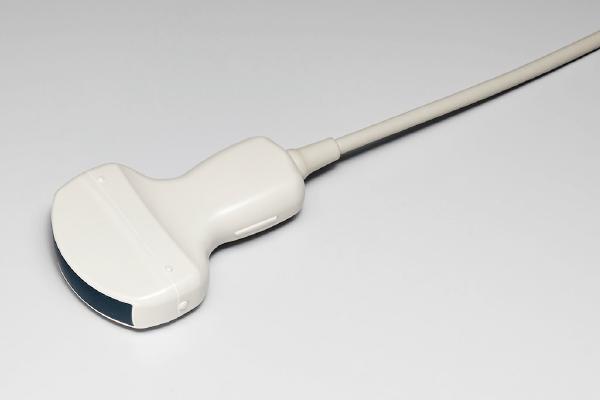

Sonde convexe C251

La C251 est une sonde convexe abdominale conçue pour l’exploration des structures profondes.

Sa bande de fréquences de 5 à 1 MHz privilégie la pénétration et permet d’adapter l’examen aux différentes morphologies rencontrées en échographie abdominale.

Son angle de balayage de 70° offre un champ d’observation adapté aux examens abdominaux généraux.

Elle peut être associée à un accessoire RVS pour les applications de fusion d’images.

Application : abdomen
Type : sonde convexe
Bande de fréquences : 5 à 1 MHz
Angle de balayage : 70°
Accessoire RVS disponible : RV-004

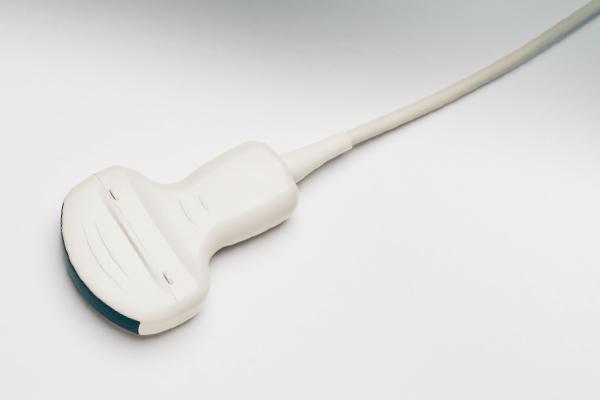

Sonde convexe C252

La C252 est une sonde convexe abdominale polyvalente couvrant une bande de fréquences de 6 à 1 MHz.

Elle associe une fréquence minimale adaptée à l’exploration profonde à une fréquence maximale légèrement plus élevée pour améliorer la représentation des structures situées à une profondeur intermédiaire.

Son angle de balayage de 70° convient aux examens abdominaux courants.

Elle peut recevoir l’accessoire RVS RV-004 pour la fusion d’images.

Application : abdomen
Type : sonde convexe
Bande de fréquences : 6 à 1 MHz
Angle de balayage : 70°
Accessoire RVS disponible : RV-004

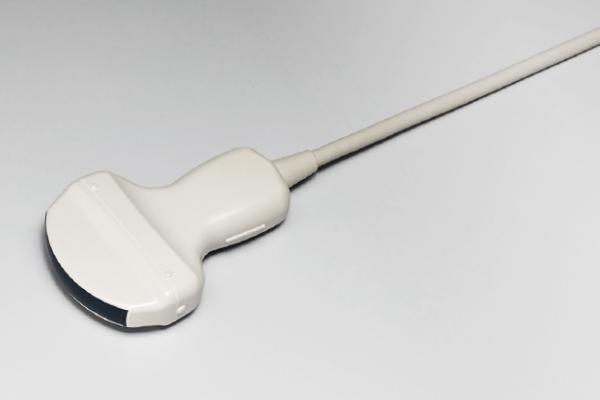

Sonde convexe C35

La C35 est une sonde convexe destinée aux examens abdominaux nécessitant un équilibre entre pénétration et résolution.

Sa bande de fréquences de 8 à 2 MHz permet d’obtenir une représentation plus détaillée que les sondes abdominales de fréquence plus basse, tout en conservant une profondeur d’exploration adaptée aux applications abdominales.

Son angle de balayage de 70° offre un champ d’observation adapté aux examens de routine.

Elle peut également être équipée de l’accessoire RVS RV-004.

Application : abdomen
Type : sonde convexe
Bande de fréquences : 8 à 2 MHz
Angle de balayage : 70°
Accessoire RVS disponible : RV-004

Sonde convexe C42

La C42 est une sonde convexe abdominale offrant une bande de fréquences de 8 à 4 MHz.

Ses fréquences plus élevées favorisent une imagerie détaillée des structures situées à proximité de la sonde. Son angle de balayage de 80° permet d’observer une région anatomique plus large que les modèles dotés d’un angle de 70°.

Elle peut être associée aux accessoires RVS RV-006 et RV-007. Un support de guidage d’aiguille peut également être utilisé selon la configuration choisie.

Application : abdomen
Type : sonde convexe
Bande de fréquences : 8 à 4 MHz
Angle de balayage : 80°
Accessoires RVS disponibles : RV-006 et RV-007
Guidage d’aiguille : support disponible en option selon la configuration

Sonde convexe C421

La C421 est la sonde convexe proposant la fréquence maximale et l’angle de balayage les plus élevés de cette gamme.

Sa bande de fréquences de 12 à 3 MHz favorise une visualisation détaillée des structures abdominales superficielles et intermédiaires.

Son angle de balayage de 85° offre le champ d’observation le plus large parmi les sondes convexes LISENDO présentées sur cette fiche.

Elle peut recevoir l’accessoire RVS RV-017 pour les applications de fusion d’images.

Application : abdomen
Type : sonde convexe
Bande de fréquences : 12 à 3 MHz
Angle de balayage : 85°
Accessoire RVS disponible : RV-017

Comparaison des différentes références

C251 : 5 à 1 MHz, angle de balayage de 70°, accessoire RVS RV-004
C252 : 6 à 1 MHz, angle de balayage de 70°, accessoire RVS RV-004
C35 : 8 à 2 MHz, angle de balayage de 70°, accessoire RVS RV-004
C42 : 8 à 4 MHz, angle de balayage de 80°, accessoires RVS RV-006 et RV-007
C421 : 12 à 3 MHz, angle de balayage de 85°, accessoire RVS RV-017

Comment choisir la sonde adaptée ?

Pour une exploration abdominale profonde

Les sondes C251 et C252 descendent jusqu’à une fréquence de 1 MHz.

Elles sont particulièrement adaptées lorsque la pénétration en profondeur constitue le principal besoin de l’examen.

La C251 propose une bande de 5 à 1 MHz, tandis que la C252 étend la fréquence maximale jusqu’à 6 MHz.

Pour un bon équilibre entre pénétration et résolution

La C35, avec sa bande de fréquences de 8 à 2 MHz, constitue une solution polyvalente pour les examens abdominaux nécessitant à la fois une profondeur d’exploration adaptée et une bonne représentation des détails.

Pour un champ d’observation plus large

La C42 propose un angle de balayage de 80°, contre 70° pour les C251, C252 et C35.

Elle permet ainsi d’observer une région anatomique plus étendue sur une même image.

Pour une résolution plus élevée

La C421 atteint une fréquence maximale de 12 MHz.

Elle est adaptée aux examens nécessitant une représentation détaillée des structures abdominales superficielles ou intermédiaires.

Pour le champ de balayage le plus étendu

La C421 offre un angle de balayage de 85°, soit le champ d’observation le plus large de cette gamme.

Pour les procédures avec guidage d’aiguille

La C42 peut être associée à un support de guidage d’aiguille disponible en option selon la configuration choisie.

Pour la fusion d’images RVS

Toutes les références présentées peuvent recevoir un accessoire RVS compatible :

• RV-004 pour les C251, C252 et C35

• RV-006 ou RV-007 pour la C42

• RV-017 pour la C421

Points forts

• Gamme complète de sondes convexes pour LISENDO

• Modèles dédiés à l’échographie abdominale

• Bandes de fréquences comprises entre 12 et 1 MHz selon la référence

• Choix adapté aux différentes profondeurs d’exploration

• Angles de balayage de 70°, 80° ou 85°

• Modèles privilégiant la pénétration profonde

• Modèles haute fréquence pour une meilleure résolution

• Accessoires de fusion d’images RVS disponibles

• Support de guidage d’aiguille disponible pour la C42

• Choix de la référence selon l’application et la morphologie du patient

• Compatibilité avec le système LISENDO selon sa configuration

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques convexes
Gamme compatible : LISENDO
Application principale : échographie abdominale
Références disponibles : C251, C252, C35, C42 et C421
Bande de fréquences : de 12 à 1 MHz selon la référence
Angle de balayage : de 70° à 85° selon la référence
Fusion d’images RVS : disponible selon la sonde et la configuration
Guidage d’aiguille : disponible avec la C42 selon les accessoires sélectionnés

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• C251

• C252

• C35

• C42

• C421

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, des accessoires RVS et des supports de guidage peut varier selon le modèle LISENDO, sa configuration et le pays de commercialisation.
