La gamme de sondes de biopsie et peropératoires FUJIFILM est conçue pour accompagner les professionnels de santé pendant les procédures interventionnelles et chirurgicales guidées par échographie.

Elle regroupe plusieurs sondes convexes et linéaires adaptées à la biopsie, à la chirurgie ouverte, à la chirurgie laparoscopique et à la chirurgie robot-assistée.

Leur conception permet d’obtenir une visualisation échographique en temps réel directement au contact des organes. Selon la référence choisie, elles peuvent faciliter le repérage des lésions, l’analyse des structures anatomiques, le guidage des instruments et le contrôle de certaines procédures thérapeutiques.

Cette fiche regroupe l’ensemble des références disponibles. La sonde souhaitée doit être précisée lors de la demande de devis.

Principales applications

Selon la sonde et l’échographe ARIETTA utilisés, cette gamme peut être adaptée à :

• la biopsie échoguidée ;

• la chirurgie abdominale ;

• la chirurgie hépatobiliaire et pancréatique ;

• la chirurgie hépatique ;

• la chirurgie rénale ;

• la chirurgie ouverte ;

• la chirurgie laparoscopique ;

• la chirurgie robot-assistée ;

• l’imagerie peropératoire ;

• le repérage des lésions ;

• le guidage des procédures d’ablation ;

• l’exploration de structures profondes pendant une intervention.

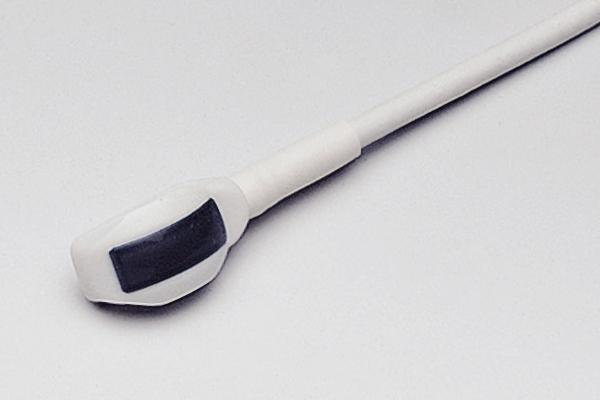

Sonde peropératoire C22I

La C22I est une sonde convexe peropératoire conçue pour les procédures chirurgicales ouvertes.

Sa forme facilite sa manipulation entre les doigts afin de permettre au chirurgien de maintenir le contact avec l’organe tout en réalisant l’examen échographique.

Sa bande passante favorise une bonne pénétration et permet l’exploration des structures profondes.

Application : imagerie peropératoire
Type : convexe
Bande de fréquences : 6 à 1 MHz
Angle de balayage : 82°

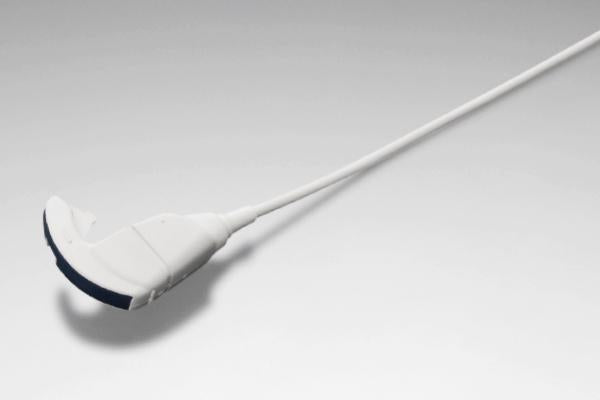

Sonde de biopsie C25P

La C25P est une sonde convexe spécialement conçue pour les biopsies et les procédures interventionnelles.

Elle offre une bonne pénétration pour l’exploration des organes abdominaux et permet de suivre la progression de l’aiguille en temps réel avec un accessoire compatible.

Sa conception facilite l’accès direct à la zone ciblée pendant la procédure.

Application : biopsie
Type : convexe
Bande de fréquences : 5 à 1 MHz
Angle de balayage : 70°
Guidage d’aiguille : disponible selon la configuration

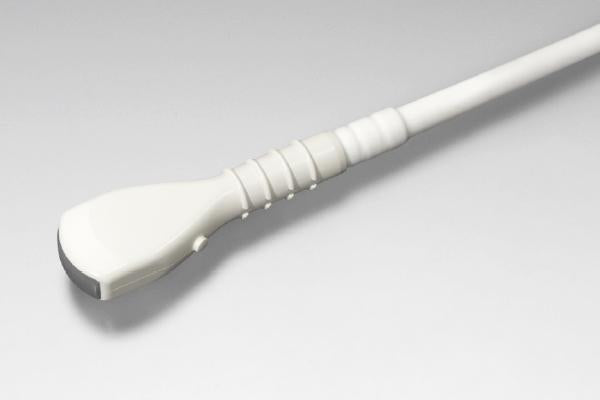

Sonde peropératoire C42K

La C42K est une sonde convexe compacte destinée à l’imagerie peropératoire.

Sa bande de fréquences relativement élevée permet d’obtenir une représentation détaillée des structures situées directement sous la surface de l’organe.

Elle peut être utilisée pendant certaines procédures chirurgicales nécessitant une sonde facilement manipulable.

Application : imagerie peropératoire
Type : convexe
Bande de fréquences : 10 à 4 MHz
Angle de balayage : 65°
Adaptateur de ponction : disponible selon la configuration

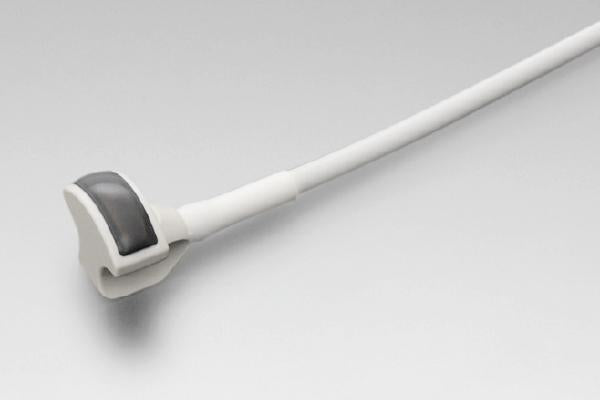

Sonde peropératoire C42T

La C42T est une sonde convexe peropératoire dont la conception facilite la prise en main pendant les procédures chirurgicales ouvertes.

Elle fournit une vue transversale par rapport à la position de la sonde dans la main. Elle permet ainsi au chirurgien de palper l’organe tout en observant les structures internes en temps réel.

Elle peut également être associée à un accessoire de fusion d’images selon la configuration.

Application : imagerie peropératoire
Type : convexe
Bande de fréquences : 10 à 3 MHz
Angle de balayage : 65°
Accessoire RVS : disponible selon la configuration

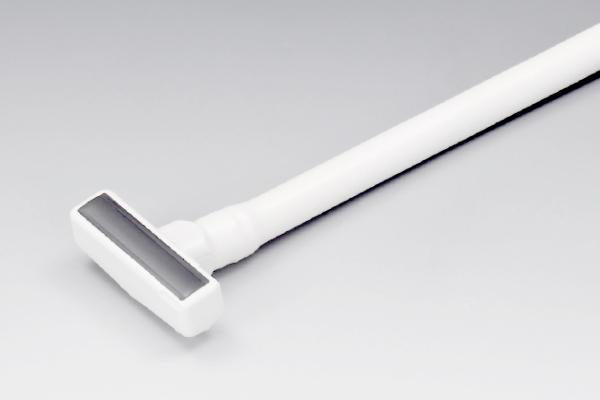

Sonde peropératoire L44K

La L44K est une sonde linéaire peropératoire conçue pour les procédures chirurgicales ouvertes.

Elle offre un champ d’observation de 42 mm permettant d’obtenir une image haute résolution des structures superficielles et intermédiaires.

Sa conception latérale facilite son positionnement directement sur l’organe examiné.

Application : imagerie peropératoire
Type : linéaire
Bande de fréquences : 14 à 2 MHz
Largeur de balayage : 42 mm

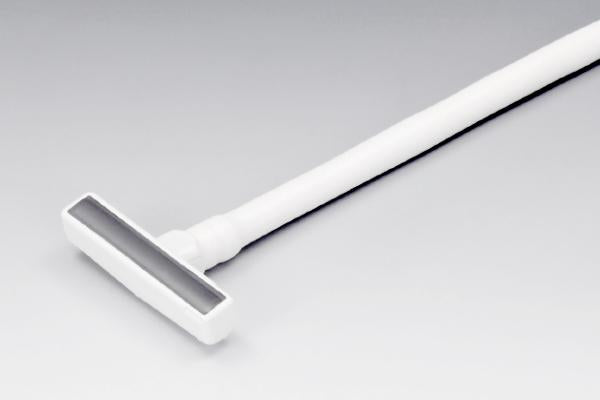

Sonde peropératoire L46K1

La L46K1 est une sonde linéaire peropératoire disposant d’un large champ d’observation.

Sa largeur de balayage de 63 mm permet de visualiser une zone anatomique étendue sur une seule image. Elle convient aux procédures chirurgicales nécessitant une couverture plus large de l’organe examiné.

Application : imagerie peropératoire
Type : linéaire
Bande de fréquences : 14 à 2 MHz
Largeur de balayage : 63 mm
Particularité : champ d’observation étendu

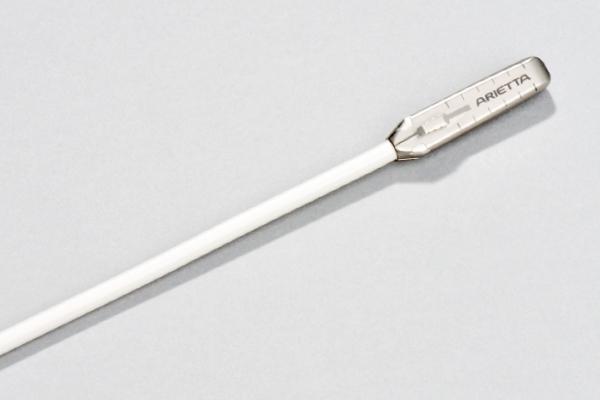

Sonde robotique L43K

La L43K est une sonde linéaire compacte conçue pour la chirurgie robot-assistée et certaines procédures chirurgicales ouvertes.

Sa petite surface de contact facilite son introduction dans les espaces restreints et son positionnement sur les organes présentant une surface irrégulière.

Elle peut être saisie à l’aide d’un instrument robotique afin de permettre au chirurgien de contrôler directement son orientation pendant la procédure.

Application : chirurgie robot-assistée et imagerie peropératoire
Type : linéaire
Bande de fréquences : 12 à 2 MHz
Largeur de balayage : 26 mm

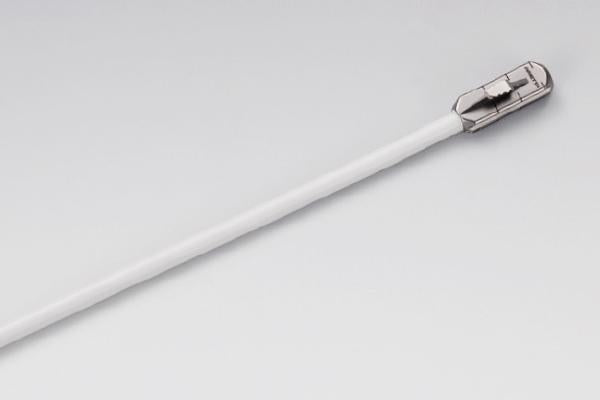

Sonde robotique L51K

La L51K est une sonde linéaire compacte de haute fréquence destinée à la chirurgie robot-assistée.

Sa surface de contact de 13 mm permet d’accéder à des régions anatomiques difficiles à atteindre. Sa conception facilite la manipulation de la sonde avec les instruments robotiques et permet de conserver une bonne mobilité pendant la procédure.

Sa fréquence élevée favorise la visualisation détaillée des structures directement au contact de la sonde.

Application : chirurgie robot-assistée
Type : linéaire
Bande de fréquences : 15 à 3 MHz
Largeur de balayage : 13 mm
Particularité : format très compact

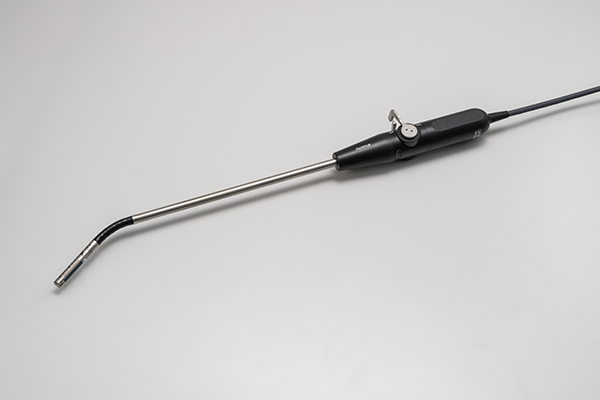

Sonde laparoscopique L43LAP

La L43LAP est une sonde linéaire laparoscopique conçue pour associer une bonne maniabilité à une imagerie détaillée pendant les interventions mini-invasives.

Son mécanisme de courbure courte facilite l’orientation de la tête de la sonde dans l’espace opératoire. Sa conception permet une manipulation précise, y compris dans les zones difficiles d’accès.

Elle dispose également de deux encoches destinées à accompagner certaines procédures de ponction et d’ablation.

Application : chirurgie laparoscopique
Type : linéaire
Bande de fréquences : 13 à 2 MHz
Largeur de balayage : 26 mm
Adaptateur de ponction : BA-003 fourni avec la sonde
Particularité : mécanisme articulé à courbure courte

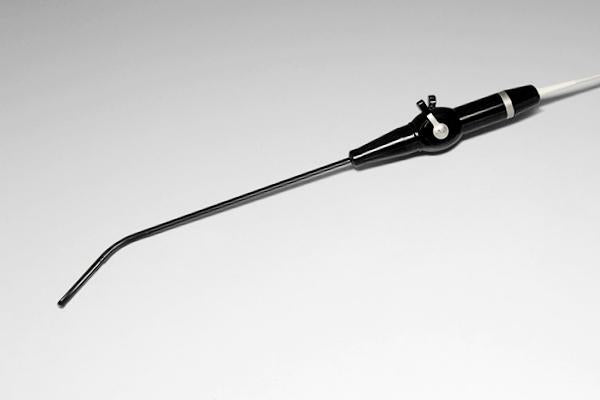

Sonde laparoscopique L44LA

La L44LA est une sonde linéaire destinée à l’échographie laparoscopique.

Son mécanisme d’articulation permet d’orienter la tête de la sonde afin d’améliorer le contact avec l’organe et la visualisation de la région ciblée.

Elle est particulièrement adaptée aux interventions nécessitant une exploration échographique directe du foie, des reins ou d’autres structures abdominales.

Application : chirurgie laparoscopique
Type : linéaire
Bande de fréquences : 13 à 2 MHz
Largeur de balayage : 36 mm
Particularité : mécanisme laparoscopique orientable

Comparaison des références

C22I : sonde convexe peropératoire, 6 à 1 MHz, angle de 82°
C25P : sonde convexe de biopsie, 5 à 1 MHz, angle de 70°
C42K : sonde convexe peropératoire, 10 à 4 MHz, angle de 65°
C42T : sonde convexe peropératoire, 10 à 3 MHz, angle de 65°
L44K : sonde linéaire peropératoire, 14 à 2 MHz, largeur de 42 mm
L46K1 : sonde linéaire peropératoire, 14 à 2 MHz, largeur de 63 mm
L43K : sonde linéaire robotique, 12 à 2 MHz, largeur de 26 mm
L51K : sonde linéaire robotique, 15 à 3 MHz, largeur de 13 mm
L43LAP : sonde linéaire laparoscopique, 13 à 2 MHz, largeur de 26 mm
L44LA : sonde linéaire laparoscopique, 13 à 2 MHz, largeur de 36 mm

Comment choisir la sonde adaptée ?

Pour les biopsies abdominales

La C25P est spécialement conçue pour les biopsies et peut être associée à des accessoires de guidage d’aiguille.

Pour la chirurgie ouverte avec une sonde convexe

Les sondes C22I, C42K et C42T facilitent l’exploration directe des organes pendant les interventions ouvertes.

La C22I privilégie la pénétration en profondeur, tandis que les C42K et C42T offrent une fréquence plus élevée pour l’étude détaillée des structures proches de la sonde.

Pour un champ linéaire étendu

La L46K1 propose la plus grande largeur de balayage de cette gamme, avec 63 mm.

La L44K, plus compacte, offre un champ de 42 mm pour les procédures nécessitant une surface de contact plus réduite.

Pour la chirurgie robot-assistée

Les sondes L43K et L51K sont conçues pour être manipulées à l’aide d’instruments robotiques.

La L51K dispose de la plus petite surface de contact, tandis que la L43K offre une largeur d’exploration plus importante.

Pour la chirurgie laparoscopique

Les sondes L43LAP et L44LA sont adaptées aux interventions laparoscopiques.

La L43LAP se distingue par son mécanisme à courbure courte et ses encoches de ponction. La L44LA propose une largeur de balayage de 36 mm et un mécanisme orientable.

Points forts

• Gamme dédiée à la biopsie et à l’imagerie peropératoire

• Sondes convexes et linéaires disponibles

• Modèles adaptés à la chirurgie ouverte

• Solutions dédiées à la chirurgie laparoscopique

• Sondes compatibles avec la chirurgie robot-assistée

• Visualisation échographique en temps réel

• Bandes de fréquences adaptées aux différentes profondeurs

• Modèles compacts pour les zones difficiles d’accès

• Largeurs de balayage comprises entre 13 et 63 mm

• Accessoires de guidage d’aiguille disponibles selon la référence

• Accessoires RVS disponibles selon la référence

• Large choix de sondes pour les systèmes ARIETTA

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes de biopsie et peropératoires
Gamme compatible : série ARIETTA
Références disponibles : C22I, C25P, C42K, C42T, L44K, L46K1, L43K, L51K, L43LAP et L44LA
Types de sondes : convexes et linéaires
Applications : biopsie, chirurgie ouverte, laparoscopie et chirurgie robot-assistée
Bande de fréquences : de 15 à 1 MHz selon la référence
Angle de balayage des sondes convexes : de 65° à 82°
Largeur des sondes linéaires : de 13 à 63 mm
Guidage d’aiguille : disponible selon la sonde et la configuration
Fusion d’images RVS : disponible selon la référence et la configuration

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• C22I

• C25P

• C42K

• C42T

• L44K

• L46K1

• L43K

• L51K

• L43LAP

• L44LA

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, les accessoires et les fonctions disponibles peuvent varier selon le modèle d’échographe ARIETTA, sa configuration et le pays de commercialisation.
