La gamme de sondes de biopsie et peropératoires FUJIFILM pour LISENDO est conçue pour accompagner les professionnels de santé lors des examens échographiques réalisés pendant une intervention chirurgicale.

Elle comprend deux références complémentaires : la sonde convexe peropératoire C42K et la sonde linéaire peropératoire haute fréquence L53K.

La C42K offre un champ d’exploration convexe et peut être associée à un adaptateur de ponction. La L53K privilégie la résolution des structures situées directement au contact de la sonde grâce à sa fréquence élevée et à sa petite largeur de balayage.

Ce produit regroupe les deux sondes disponibles pour LISENDO. La référence souhaitée doit être précisée lors de la demande de devis.

Une gamme dédiée à l’imagerie peropératoire

Les sondes peropératoires sont conçues pour être placées directement au contact des organes ou des tissus pendant une intervention chirurgicale.

Cette proximité permet d’obtenir une visualisation échographique en temps réel des structures anatomiques situées dans la zone opératoire.

Elles peuvent accompagner le professionnel de santé pour :

• Le repérage des structures anatomiques

• La localisation d’une région d’intérêt

• L’observation des tissus pendant l’intervention

• L’évaluation des limites d’une zone examinée

• Le guidage de certaines procédures interventionnelles

• Le contrôle échographique au cours d’une intervention

• Le guidage d’une ponction avec la C42K et l’accessoire compatible

Sonde convexe peropératoire C42K

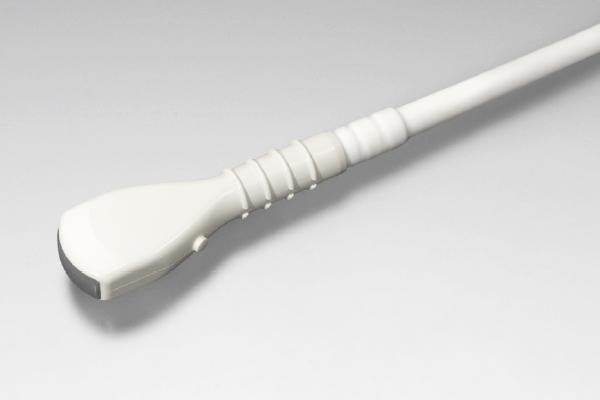

La C42K est une sonde convexe compacte destinée à l’imagerie peropératoire.

Sa bande de fréquences de 10 à 4 MHz offre un équilibre entre résolution et pénétration. Elle permet d’observer les structures situées directement sous la surface de l’organe ainsi que les tissus présents à une profondeur intermédiaire.

Son angle de balayage de 65° produit un champ d’observation convexe adapté à l’exploration d’une région anatomique depuis une surface de contact réduite.

Une conception adaptée à la chirurgie

Le format compact de la C42K facilite son positionnement directement sur la région anatomique examinée.

Elle peut être manipulée pendant une intervention afin d’obtenir différentes orientations de coupe et de visualiser les structures internes en temps réel.

Sa forme convexe permet d’obtenir un champ d’observation qui s’élargit progressivement avec la profondeur.

Adaptateur de ponction MP-2458

La C42K peut recevoir l’adaptateur de ponction MP-2458, proposé en option.

Cet accessoire permet d’accompagner le positionnement d’une aiguille selon une trajectoire prédéfinie affichée sur l’image échographique.

Il peut être utilisé pour certaines procédures de ponction ou de biopsie réalisées sous contrôle échographique.

La disponibilité de l’adaptateur et des accessoires associés doit être confirmée selon la configuration choisie.

Spécifications de la C42K

Référence : C42K
Application : imagerie peropératoire
Type de sonde : convexe
Bande de fréquences : 10 à 4 MHz
Angle de balayage : 65°
Rayon de courbure : 21R
Adaptateur de ponction disponible : MP-2458
Adaptateur de ponction : optionnel

Sonde linéaire peropératoire L53K

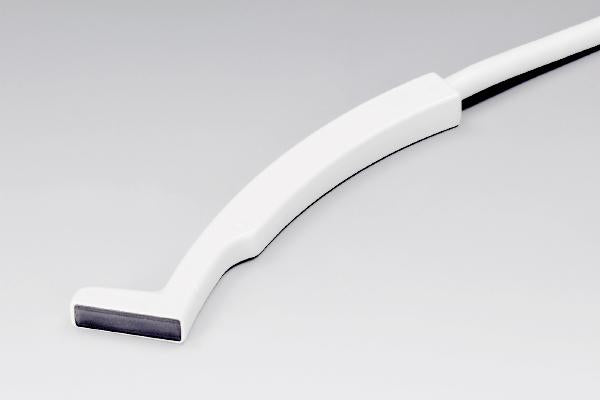

La L53K est une sonde linéaire peropératoire haute fréquence conçue pour l’exploration détaillée des structures situées directement au contact de la sonde.

Sa bande de fréquences de 15 à 3 MHz permet d’utiliser des fréquences élevées pour obtenir une représentation précise des tissus superficiels tout en conservant une plage de fréquences plus basses pour améliorer la pénétration.

Sa largeur de balayage de 25 mm offre un champ linéaire compact adapté aux régions anatomiques de petite dimension et aux espaces opératoires limités.

Une sonde haute fréquence

La fréquence maximale de 15 MHz favorise la visualisation détaillée des structures proches de la surface de contact.

Elle peut notamment faciliter l’observation :

• Des contours anatomiques

• Des limites entre différents tissus

• Des structures superficielles

• Des petites régions anatomiques

• Des zones difficiles à examiner avec une sonde plus large

Un format compact

La largeur de balayage de 25 mm permet de positionner la L53K dans des espaces où une sonde conventionnelle serait trop encombrante.

Son format compact facilite également l’orientation de la sonde pendant l’intervention et l’acquisition de plusieurs plans de coupe.

Champ d’observation linéaire

Contrairement à la C42K, la L53K produit une image rectangulaire.

La largeur de l’image reste constante avec la profondeur, ce qui facilite la visualisation et le suivi des structures sur toute la zone explorée.

Cette configuration est particulièrement adaptée aux examens nécessitant une représentation précise des rapports entre les différents tissus.

Spécifications de la L53K

Référence : L53K
Application : imagerie peropératoire
Type de sonde : linéaire
Bande de fréquences : 15 à 3 MHz
Largeur de balayage : 25 mm
Particularité : sonde linéaire haute fréquence
Champ d’observation : linéaire et compact

Comparaison des deux références

C42K

La C42K est une sonde convexe peropératoire offrant :

• Une bande de fréquences de 10 à 4 MHz

• Un angle de balayage de 65°

• Un champ d’observation qui s’élargit avec la profondeur

• Une bonne association entre résolution et pénétration

• La possibilité d’ajouter l’adaptateur de ponction MP-2458

L53K

La L53K est une sonde linéaire peropératoire offrant :

• Une bande de fréquences de 15 à 3 MHz

• Une largeur de balayage de 25 mm

• Une fréquence maximale élevée pour les structures superficielles

• Un champ d’observation rectangulaire

• Un format compact adapté aux espaces opératoires limités

Comment choisir la sonde adaptée ?

Pour disposer d’un champ convexe

La C42K est adaptée lorsqu’un champ d’observation convexe est recherché.

Son image s’élargit progressivement avec la profondeur, ce qui permet d’observer une zone plus étendue à partir d’une surface de contact compacte.

Pour obtenir une résolution élevée

La L53K atteint une fréquence maximale de 15 MHz, contre 10 MHz pour la C42K.

Elle est donc adaptée lorsque la priorité est la visualisation détaillée des structures situées à proximité de la sonde.

Pour une exploration plus profonde

La C42K descend jusqu’à 4 MHz, tandis que la L53K descend jusqu’à 3 MHz.

La profondeur réellement accessible dépend toutefois du réglage utilisé, de la nature des tissus, de la région examinée et de la configuration du système.

Pour une zone anatomique de petite dimension

La L53K, avec sa largeur de balayage de 25 mm, est adaptée aux petites régions anatomiques et aux espaces opératoires restreints.

Pour une procédure de ponction

La C42K peut être associée à l’adaptateur de ponction MP-2458.

Elle constitue donc la référence à sélectionner lorsqu’un accessoire de guidage d’aiguille compatible est nécessaire.

Principales applications

Selon la sonde, la configuration du système LISENDO et les pratiques de l’établissement, cette gamme peut accompagner :

• L’imagerie échographique peropératoire

• L’exploration directe des organes

• La visualisation des structures anatomiques pendant une intervention

• Le repérage d’une région d’intérêt

• L’analyse des tissus superficiels et intermédiaires

• L’observation des limites anatomiques

• Le guidage de certaines procédures interventionnelles

• Les ponctions échoguidées avec la C42K

• Le contrôle échographique pendant une intervention

Points forts

• Gamme dédiée à l’imagerie peropératoire

• Deux références complémentaires

• Sonde convexe C42K

• Sonde linéaire haute fréquence L53K

• Visualisation échographique en temps réel

• Formats compacts adaptés à l’environnement opératoire

• Bande de fréquences de 10 à 4 MHz pour la C42K

• Bande de fréquences de 15 à 3 MHz pour la L53K

• Angle de balayage de 65° pour la C42K

• Largeur de balayage de 25 mm pour la L53K

• Champ convexe pour l’exploration d’une zone étendue

• Champ linéaire pour la visualisation précise des structures

• Adaptateur de ponction disponible pour la C42K

• Choix de la sonde selon la profondeur et la région examinées

• Compatibilité avec LISENDO selon la configuration

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques peropératoires
Gamme compatible : LISENDO
Références disponibles : C42K et L53K
Applications principales : imagerie peropératoire et procédures interventionnelles selon la configuration
Types de sondes : convexe et linéaire
Bande de fréquences : de 15 à 3 MHz pour la L53K et de 10 à 4 MHz pour la C42K
Angle de balayage convexe : 65° pour la C42K
Largeur de balayage linéaire : 25 mm pour la L53K
Guidage de ponction : disponible avec la C42K et l’adaptateur MP-2458
Accessoires : selon la référence, la configuration et le pays de commercialisation

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• C42K : sonde convexe peropératoire, 10 à 4 MHz, angle de 65°, adaptateur de ponction MP-2458 disponible en option

• L53K : sonde linéaire peropératoire haute fréquence, 15 à 3 MHz, largeur de balayage de 25 mm

Dispositifs médicaux destinés aux professionnels de santé formés à l’échographie peropératoire. La compatibilité des sondes, des accessoires et des fonctions disponibles peut varier selon le modèle LISENDO, sa configuration et le pays de commercialisation.
