La gamme de sondes linéaires FUJIFILM pour la série ARIETTA est conçue pour l’exploration des organes superficiels, des petits organes, des vaisseaux périphériques et des structures musculosquelettiques.

Plusieurs références sont disponibles afin d’adapter la fréquence, la profondeur d’exploration et la largeur du champ d’observation aux besoins de chaque examen. Les sondes à haute fréquence privilégient la résolution des structures superficielles, tandis que les modèles à bande passante plus étendue permettent d’explorer des tissus situés à différentes profondeurs.

Ce produit regroupe l’ensemble des sondes linéaires de la gamme. La référence souhaitée doit être précisée lors de la demande de devis.

Principales applications cliniques

Selon la sonde et le système ARIETTA utilisés, cette gamme peut être adaptée à :

• L’échographie thyroïdienne

• La sénologie

• L’imagerie vasculaire périphérique

• L’exploration des carotides

• L’imagerie musculosquelettique

• L’étude des tendons et des ligaments

• L’exploration des parties molles

• L’imagerie pédiatrique

• L’urologie

• Les examens superficiels

• Les ponctions, infiltrations et biopsies échoguidées

• La fusion d’images RVS selon la sonde et les accessoires choisis

Sonde linéaire L34

La L34 est une sonde linéaire à bande passante étendue destinée à l’exploration des petits organes et des structures superficielles.

Sa fréquence relativement basse pour une sonde linéaire favorise une bonne pénétration, ce qui la rend adaptée aux examens nécessitant d’observer des tissus superficiels et intermédiaires.

Applications : petits organes et parties molles
Bande passante : 7 à 3 MHz
Largeur de balayage : 38 mm
Accessoire disponible : coupleur EZU-PA3C1H selon la configuration

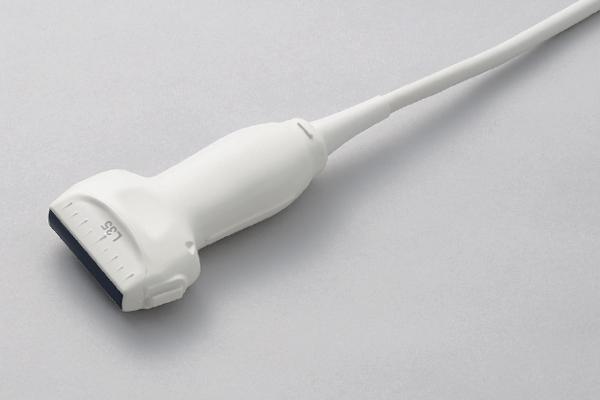

Sonde linéaire L35

La L35 associe une bande passante de 9 à 2 MHz à une largeur de balayage de 45 mm.

Son champ d’observation plus large facilite l’exploration d’une région anatomique étendue. Sa bande passante permet de conserver un équilibre entre résolution des tissus superficiels et pénétration.

Elle peut également recevoir un accessoire destiné à la fusion d’images RVS.

Applications : petits organes et parties molles
Bande passante : 9 à 2 MHz
Largeur de balayage : 45 mm
Accessoire RVS disponible : RV-017 selon la configuration

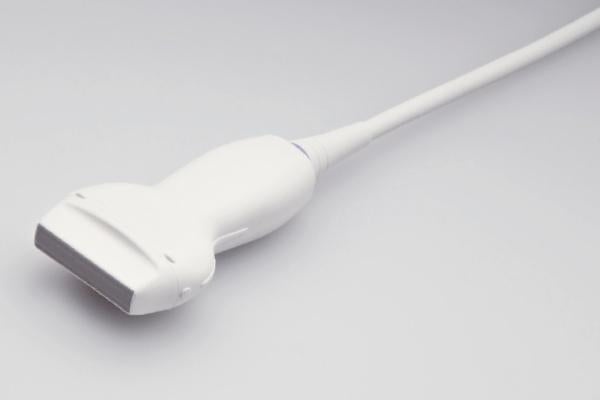

Sonde linéaire L441

La L441 est une sonde linéaire polyvalente destinée à l’imagerie des organes superficiels, des vaisseaux périphériques et des structures musculosquelettiques.

Sa bande passante de 12 à 2 MHz permet de couvrir une grande variété d’examens, depuis l’exploration détaillée des tissus superficiels jusqu’à l’observation de structures situées plus en profondeur.

Applications : petits organes et parties molles
Bande passante : 12 à 2 MHz
Largeur de balayage : 38 mm

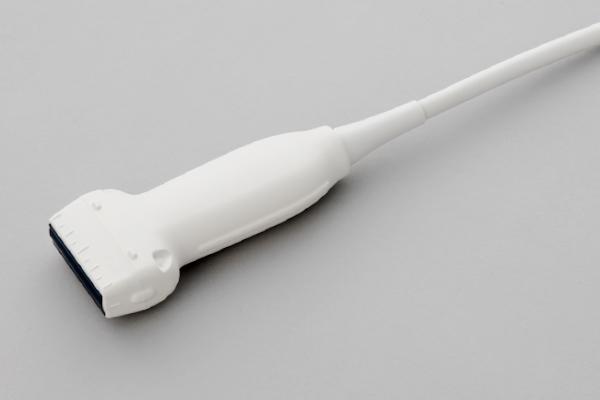

Sonde linéaire L442

La L442 reprend une bande passante de 12 à 2 MHz et une largeur de balayage de 38 mm.

Elle convient aux examens superficiels et vasculaires nécessitant une sonde polyvalente avec une large plage de fréquences.

Elle peut être associée à un coupleur compatible afin de faciliter l’exploration des structures très superficielles.

Applications : petits organes et parties molles
Bande passante : 12 à 2 MHz
Largeur de balayage : 38 mm
Accessoire disponible : coupleur EZU-PA7L1 selon la configuration

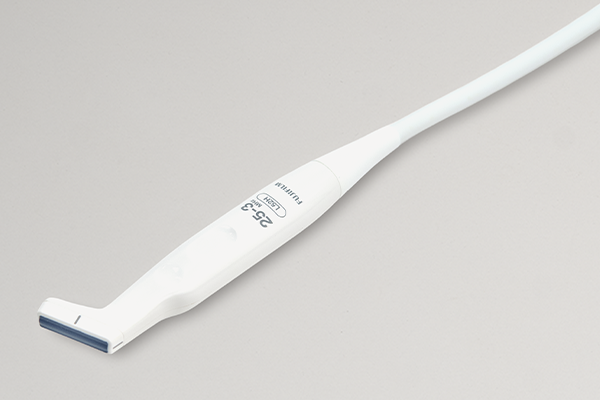

Sonde linéaire haute fréquence L52H

La L52H est une sonde linéaire haute fréquence de type « hockey stick », conçue pour l’exploration détaillée des structures très superficielles et des petites zones anatomiques.

Sa bande passante pouvant atteindre 25 MHz permet d’obtenir une résolution élevée. Sa surface de contact étroite facilite son utilisation dans les régions difficiles d’accès ou nécessitant une grande précision de positionnement.

Applications : petits organes et structures très superficielles
Bande passante : 25 à 3 MHz
Largeur de balayage : 20 mm
Particularité : format compact de type hockey stick

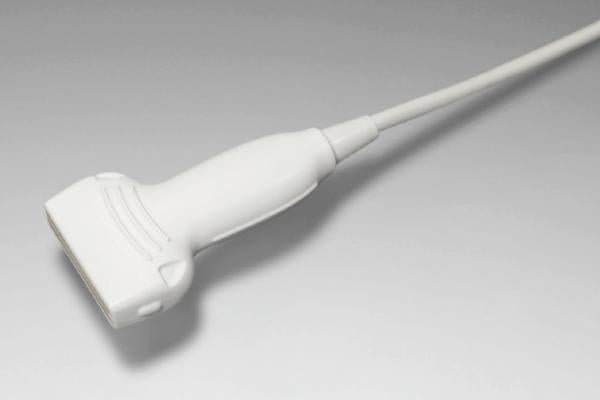

Sonde linéaire L55

La L55 est une sonde linéaire haute fréquence dotée d’une large surface de balayage de 50 mm.

Elle convient aux examens nécessitant une visualisation étendue des tissus superficiels, notamment en imagerie vasculaire, musculosquelettique, mammaire, thyroïdienne et urologique.

Elle peut recevoir un guide d’aiguille pour les procédures échoguidées ainsi qu’un accessoire de fusion d’images RVS.

Applications : petits organes et parties molles
Bande passante : 13 à 5 MHz
Largeur de balayage : 50 mm
Guide d’aiguille disponible : EZU-PA7L2 selon la configuration
Accessoire RVS disponible : RV-008 selon la configuration

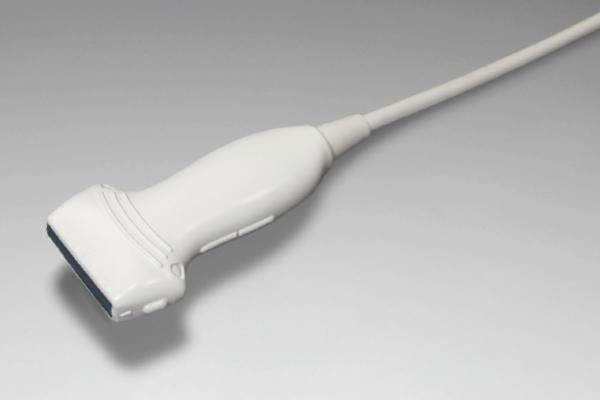

Sonde linéaire haute fréquence L64

La L64 est une sonde linéaire haute fréquence conçue pour fournir une représentation détaillée des structures superficielles.

Sa bande passante de 18 à 5 MHz la rend particulièrement adaptée aux examens nécessitant une résolution spatiale élevée, notamment pour l’étude de la thyroïde, du sein, des tendons, des ligaments, des petits vaisseaux et des parties molles.

Plusieurs accessoires peuvent être proposés pour le guidage de l’aiguille, la fusion d’images RVS et l’exploration des structures très superficielles.

Applications : petits organes et parties molles
Bande passante : 18 à 5 MHz
Largeur de balayage : 38 mm
Guide d’aiguille disponible : EZU-PA7L3 selon la configuration
Accessoire RVS disponible : RV-009 selon la configuration
Coupleurs acoustiques disponibles : selon la configuration

Comparaison des différentes références

L34 : 7 à 3 MHz, largeur de balayage de 38 mm
L35 : 9 à 2 MHz, largeur de balayage de 45 mm
L441 : 12 à 2 MHz, largeur de balayage de 38 mm
L442 : 12 à 2 MHz, largeur de balayage de 38 mm
L52H : 25 à 3 MHz, largeur de balayage de 20 mm
L55 : 13 à 5 MHz, largeur de balayage de 50 mm
L64 : 18 à 5 MHz, largeur de balayage de 38 mm

Comment choisir la sonde adaptée ?

Pour une meilleure pénétration

Les sondes L34, L35, L441 et L442 disposent d’une fréquence minimale comprise entre 2 et 3 MHz. Elles conviennent aux examens nécessitant d’explorer des structures superficielles et intermédiaires.

Pour une utilisation polyvalente

Les sondes L441 et L442 proposent une large bande passante de 12 à 2 MHz. Elles offrent un bon équilibre entre pénétration et résolution.

Pour un champ d’observation étendu

La L55 dispose de la largeur de balayage la plus importante de la gamme, avec 50 mm. Elle facilite l’examen d’une région anatomique étendue.

Pour les structures très superficielles

Les sondes L52H et L64 proposent les fréquences maximales les plus élevées. Elles sont particulièrement adaptées aux examens nécessitant une représentation fine des petites structures.

Pour les zones difficiles d’accès

La L52H dispose d’une surface de contact de 20 mm et d’un format de type hockey stick, facilitant son positionnement sur les petites régions anatomiques.

Pour les procédures échoguidées

Les sondes L55 et L64 peuvent être associées à des guides d’aiguille compatibles selon la configuration choisie.

Pour la fusion d’images RVS

Les sondes L35, L55 et L64 peuvent être associées à un accessoire de fusion d’images RVS compatible.

Points forts

• Large gamme de sondes linéaires pour la série ARIETTA

• Bandes passantes comprises entre 2 et 25 MHz selon la référence

• Largeurs de balayage comprises entre 20 et 50 mm

• Modèles adaptés aux structures superficielles et intermédiaires

• Solutions dédiées à l’imagerie haute résolution

• Applications vasculaires, musculosquelettiques et superficielles

• Sonde compacte de type hockey stick disponible

• Guides d’aiguille disponibles selon la référence

• Coupleurs acoustiques disponibles selon la référence

• Accessoires de fusion d’images RVS disponibles

• Choix de la sonde selon la profondeur et la zone anatomique examinées

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques linéaires
Gamme compatible : série ARIETTA
Applications principales : petits organes, parties molles, imagerie vasculaire et musculosquelettique
Références disponibles : L34, L35, L441, L442, L52H, L55 et L64
Bande passante : de 25 à 2 MHz selon la référence
Largeur de balayage : de 20 à 50 mm selon la référence
Guidage d’aiguille : disponible selon la sonde et la configuration
Fusion d’images RVS : disponible selon la sonde et la configuration
Coupleurs acoustiques : disponibles selon la référence

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• L34

• L35

• L441

• L442

• L52H

• L55

• L64

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, des guides d’aiguille, des coupleurs et des accessoires RVS peut varier selon le modèle d’échographe ARIETTA, sa configuration et le pays de commercialisation.
