La gamme de sondes linéaires FUJIFILM pour LISENDO est conçue pour l’exploration des petits organes, des structures superficielles et des vaisseaux.

Elle comprend plusieurs références présentant différentes bandes de fréquences et largeurs de balayage. Cette diversité permet d’adapter la sonde à la profondeur de la structure examinée, à la taille de la région anatomique et au niveau de résolution recherché.

Les sondes à fréquence élevée favorisent la visualisation détaillée des structures superficielles, tandis que les modèles offrant une fréquence minimale plus basse permettent d’explorer des structures situées plus en profondeur.

Certaines références peuvent également recevoir des accessoires destinés au guidage de l’aiguille, à l’exploration des structures très superficielles ou à la fusion d’images RVS – Real-time Virtual Sonography.

Ce produit regroupe l’ensemble des sondes linéaires disponibles pour LISENDO. La référence souhaitée doit être précisée lors de la demande de devis.

Principales applications cliniques

Selon la sonde et la configuration du système LISENDO, cette gamme peut être utilisée pour :

• L’imagerie vasculaire

• L’exploration des carotides

• L’examen des vaisseaux périphériques

• L’exploration veineuse et artérielle

• L’imagerie des petits organes

• L’échographie thyroïdienne

• L’imagerie des parties molles

• L’exploration des structures superficielles

• L’imagerie musculosquelettique

• Les procédures échoguidées selon la sonde et les accessoires choisis

• La fusion d’images RVS selon la référence

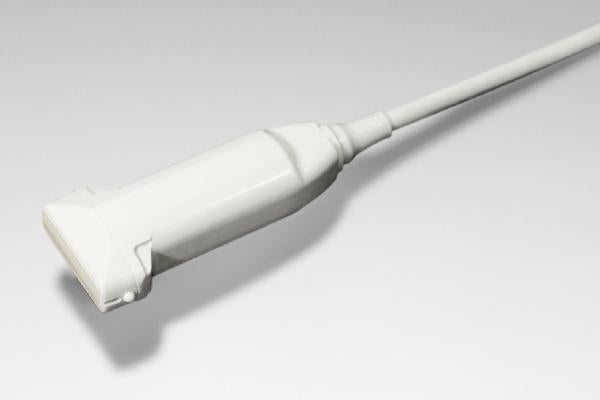

Sonde linéaire L34

La L34 est une sonde linéaire destinée à l’exploration des petits organes et des structures superficielles ou intermédiaires.

Sa bande de fréquences de 7 à 3 MHz favorise une bonne pénétration par rapport aux sondes linéaires de fréquence plus élevée.

Elle convient aux examens nécessitant d’observer une structure située à une profondeur plus importante tout en conservant les avantages d’un champ linéaire.

Un coupleur peut être ajouté afin de faciliter l’examen des structures situées très près de la surface cutanée.

Application : petits organes
Type : sonde linéaire
Bande de fréquences : 7 à 3 MHz
Largeur de balayage : 38 mm
Coupleur disponible : EZU-PA3C1H

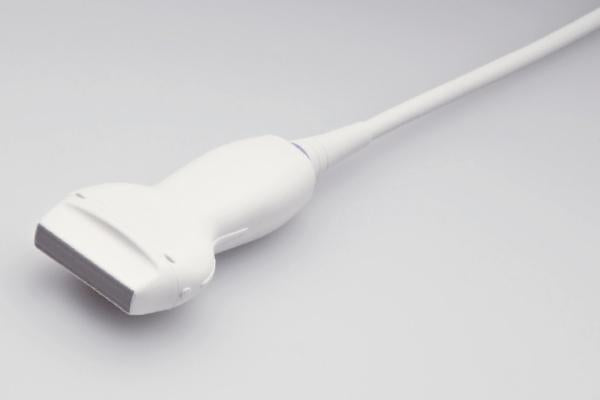

Sonde linéaire L441

La L441 est une sonde linéaire polyvalente destinée à l’imagerie des petits organes.

Sa large bande de fréquences de 12 à 2 MHz permet d’adapter l’examen à des structures situées à différentes profondeurs.

La fréquence maximale de 12 MHz favorise la visualisation détaillée des structures superficielles, tandis que la fréquence minimale de 2 MHz améliore la pénétration pour les examens plus profonds.

Sa largeur de balayage de 38 mm offre un champ d’observation adapté aux examens vasculaires et superficiels courants.

Application : petits organes
Type : sonde linéaire
Bande de fréquences : 12 à 2 MHz
Largeur de balayage : 38 mm

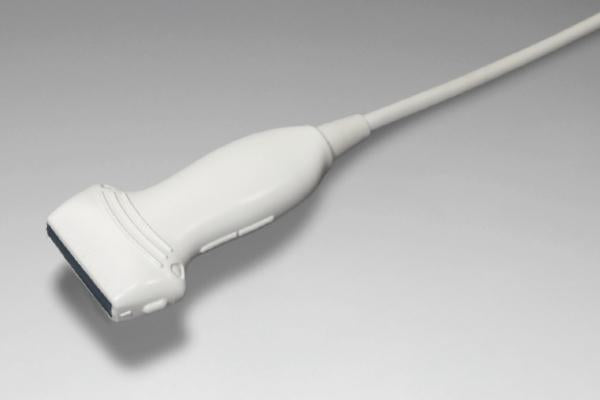

Sonde linéaire haute fréquence L64

La L64 est une sonde linéaire haute fréquence conçue pour fournir une représentation détaillée des petits organes et des structures superficielles.

Sa bande de fréquences de 18 à 5 MHz la rend particulièrement adaptée aux examens nécessitant une résolution spatiale élevée.

Elle peut recevoir plusieurs accessoires destinés aux procédures interventionnelles, à l’exploration des structures très superficielles et à la fusion d’images RVS.

Un support de guide d’aiguille peut être installé pour accompagner certaines procédures échoguidées. Des coupleurs acoustiques peuvent également être utilisés afin d’améliorer le contact avec les petites surfaces anatomiques ou les structures proches de la peau.

Application : petits organes
Type : sonde linéaire haute fréquence
Bande de fréquences : 18 à 5 MHz
Largeur de balayage : 38 mm
Support de guide d’aiguille disponible : EZU-PA7L3
Support pour coupleur acoustique disponible : EZU-TEATC2
Accessoire RVS disponible : RV-009
Coupleurs acoustiques disponibles : SF-001 et EZU-TECPL1

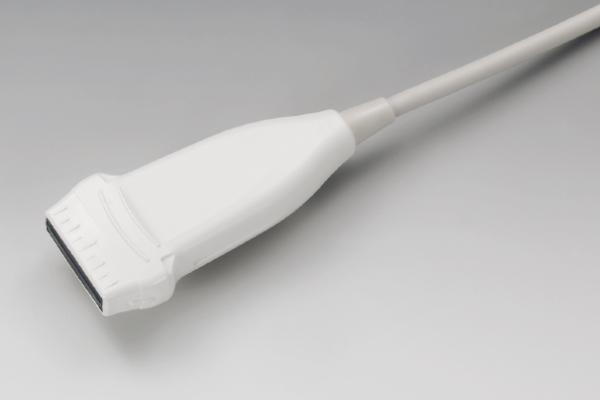

Sonde linéaire large bande SML44

La SML44 est une sonde linéaire à très large bande de fréquences destinée à l’exploration des petits organes.

Sa plage de 22 à 2 MHz est la plus étendue de cette gamme. Elle permet de sélectionner des fréquences élevées pour l’imagerie détaillée des structures superficielles et des fréquences plus basses pour une meilleure pénétration.

Cette large couverture fréquentielle en fait une solution particulièrement polyvalente pour les examens vasculaires et superficiels nécessitant différents niveaux de profondeur.

La SML44 peut également recevoir un accessoire RVS destiné à la fusion de l’échographie en temps réel avec des images issues d’une autre modalité compatible.

Application : petits organes
Type : sonde linéaire à très large bande
Bande de fréquences : 22 à 2 MHz
Largeur de balayage : 38 mm
Accessoire RVS disponible : RV-014

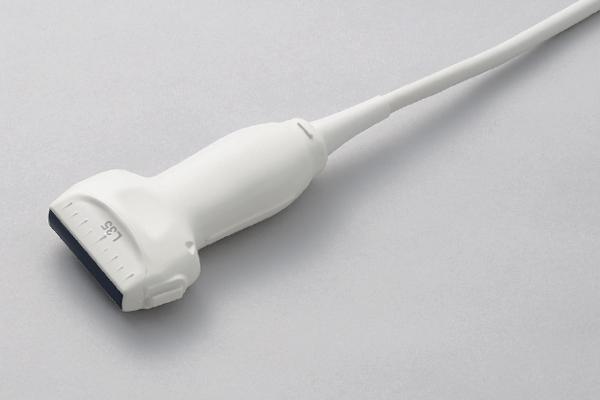

Sonde linéaire L35

La L35 est une sonde linéaire conçue pour l’exploration des petits organes et des structures vasculaires ou superficielles.

Sa bande de fréquences de 9 à 2 MHz offre un bon équilibre entre pénétration et résolution.

Elle dispose d’une largeur de balayage de 45 mm, supérieure à celle des autres sondes de cette gamme. Ce champ plus étendu permet d’observer une région anatomique plus large sur une même image.

La L35 peut recevoir un accessoire RVS pour les applications de fusion d’images.

Application : petits organes
Type : sonde linéaire
Bande de fréquences : 9 à 2 MHz
Largeur de balayage : 45 mm
Accessoire RVS disponible : RV-017

Comparaison des différentes références

L34 : 7 à 3 MHz, largeur de balayage de 38 mm, coupleur disponible
L441 : 12 à 2 MHz, largeur de balayage de 38 mm
L64 : 18 à 5 MHz, largeur de balayage de 38 mm, guide d’aiguille, coupleurs et accessoire RVS disponibles
SML44 : 22 à 2 MHz, largeur de balayage de 38 mm, accessoire RVS disponible
L35 : 9 à 2 MHz, largeur de balayage de 45 mm, accessoire RVS disponible

Comment choisir la sonde adaptée ?

Pour une meilleure pénétration

Les sondes L441, SML44 et L35 descendent jusqu’à une fréquence de 2 MHz.

Elles sont adaptées aux examens nécessitant d’explorer des structures situées plus en profondeur tout en conservant un format linéaire.

La L34, avec une fréquence minimale de 3 MHz, constitue également une solution adaptée aux structures superficielles et intermédiaires.

Pour une utilisation polyvalente

La L441 propose une bande de fréquences de 12 à 2 MHz, permettant de couvrir une large variété d’examens superficiels et vasculaires.

La SML44 offre la plage de fréquences la plus étendue, de 22 à 2 MHz, pour s’adapter à des profondeurs et à des besoins de résolution variés.

Pour une imagerie haute résolution

La L64 atteint une fréquence maximale de 18 MHz.

Elle est adaptée aux examens nécessitant une représentation détaillée des petits organes, des vaisseaux superficiels et des structures proches de la sonde.

Pour la bande de fréquences la plus étendue

La SML44 couvre une plage de 22 à 2 MHz.

Elle propose à la fois la fréquence maximale la plus élevée et l’une des fréquences minimales les plus basses de cette gamme.

Pour le champ d’observation le plus large

La L35 dispose d’une largeur de balayage de 45 mm, contre 38 mm pour les autres références.

Elle permet d’observer une région anatomique plus étendue sur une seule image.

Pour les procédures échoguidées

La L64 peut être associée au support de guide d’aiguille EZU-PA7L3.

Cet accessoire accompagne le positionnement et le suivi de l’aiguille pendant certaines procédures interventionnelles réalisées sous contrôle échographique.

Pour les structures très superficielles

Les sondes L34 et L64 peuvent recevoir des accessoires de couplage acoustique.

Ces accessoires facilitent le contact entre la sonde et les petites surfaces anatomiques et peuvent améliorer l’exploration des structures situées immédiatement sous la peau.

Pour la fusion d’images RVS

Trois références peuvent recevoir un accessoire RVS compatible :

• L64 : accessoire RV-009

• SML44 : accessoire RV-014

• L35 : accessoire RV-017

Points forts

• Gamme complète de sondes linéaires pour LISENDO

• Modèles destinés aux petits organes et à l’imagerie vasculaire

• Bandes de fréquences comprises entre 22 et 2 MHz

• Largeurs de balayage de 38 ou 45 mm

• Sondes adaptées aux différentes profondeurs d’exploration

• Modèles haute fréquence pour l’imagerie détaillée

• Sondes à large bande pour une utilisation polyvalente

• Support de guide d’aiguille disponible avec la L64

• Coupleurs acoustiques disponibles selon la référence

• Accessoires de fusion d’images RVS disponibles

• Choix de la référence selon la profondeur, la zone anatomique et le champ d’observation recherchés

• Compatibilité avec le système LISENDO selon sa configuration

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques linéaires
Gamme compatible : LISENDO
Application officielle : petits organes
Applications complémentaires : imagerie vasculaire et structures superficielles selon la configuration
Références disponibles : L34, L441, L64, SML44 et L35
Bande de fréquences : de 22 à 2 MHz selon la référence
Largeur de balayage : de 38 à 45 mm selon la référence
Guidage d’aiguille : disponible avec la L64 selon la configuration
Coupleurs acoustiques : disponibles pour les L34 et L64
Fusion d’images RVS : disponible avec les L64, SML44 et L35

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• L34

• L441

• L64

• SML44

• L35

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, des guides d’aiguille, des coupleurs et des accessoires RVS peut varier selon le modèle LISENDO, sa configuration et le pays de commercialisation.
