La gamme de sondes sectorielles FUJIFILM pour LISENDO est conçue pour répondre aux besoins de l’échographie cardiaque chez les patients adultes, pédiatriques et néonataux.

Elle comprend plusieurs références adaptées aux différents profils de patients et aux différentes applications cardiovasculaires. Selon la sonde choisie, elle permet de privilégier la pénétration nécessaire à l’examen du cœur adulte, la résolution adaptée à la cardiologie pédiatrique ou l’imagerie haute fréquence requise chez le nouveau-né.

La gamme comprend également une sonde matricielle destinée à l’échocardiographie transthoracique 3D.

Ce produit regroupe l’ensemble des sondes sectorielles compatibles avec le système LISENDO. La référence souhaitée doit être précisée lors de la demande de devis.

Des sondes dédiées à l’imagerie cardiaque

Les sondes sectorielles utilisent une surface de contact réduite et produisent une image en forme de secteur.

Cette conception facilite l’acquisition des images cardiaques à travers les espaces intercostaux, où la fenêtre acoustique disponible est limitée.

Elles permettent notamment d’accompagner :

• L’échocardiographie transthoracique

• L’exploration cardiaque adulte

• La cardiologie pédiatrique

• L’échocardiographie néonatale

• L’imagerie cardiaque 2D

• L’imagerie Doppler

• L’analyse des mouvements des parois et des valves

• L’échocardiographie transthoracique 3D selon la sonde et la configuration

• L’évaluation de la fonction cardiaque

• Le suivi des pathologies cardiovasculaires

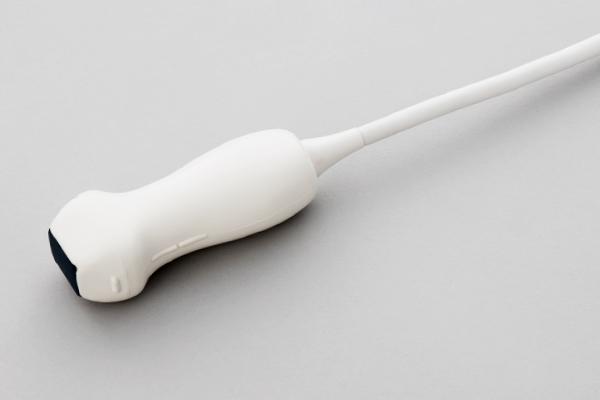

Sonde sectorielle matricielle MXS1

La MXS1 est une sonde sectorielle matricielle destinée à l’échocardiographie transthoracique 3D chez les patients adultes et pédiatriques.

Sa bande de fréquences de 5 à 1 MHz permet d’associer la pénétration nécessaire à l’exploration du cœur adulte à une utilisation adaptée à certains examens pédiatriques.

La technologie matricielle permet l’acquisition de données volumiques cardiaques. Selon les fonctions installées sur le système LISENDO, ces données peuvent être utilisées pour observer les structures cardiaques sous différents angles et accompagner l’analyse des cavités, des valves et de la fonction ventriculaire.

Son angle de balayage de 90° offre un champ d’observation adapté aux acquisitions cardiaques transthoraciques.

Applications : cardiologie adulte et pédiatrique
Type : sonde sectorielle matricielle
Application particulière : échocardiographie transthoracique 3D
Bande de fréquences : 5 à 1 MHz
Angle de balayage : 90°

Principales utilisations de la MXS1

La MXS1 peut être sélectionnée pour :

• L’échocardiographie transthoracique 2D

• L’acquisition de volumes cardiaques 3D

• L’imagerie cardiaque 4D selon la configuration

• L’analyse des cavités cardiaques

• L’étude de la fonction ventriculaire

• L’évaluation des valves cardiaques

• L’analyse des maladies cardiaques structurelles

• La cardiologie adulte

• Certaines applications de cardiologie pédiatrique

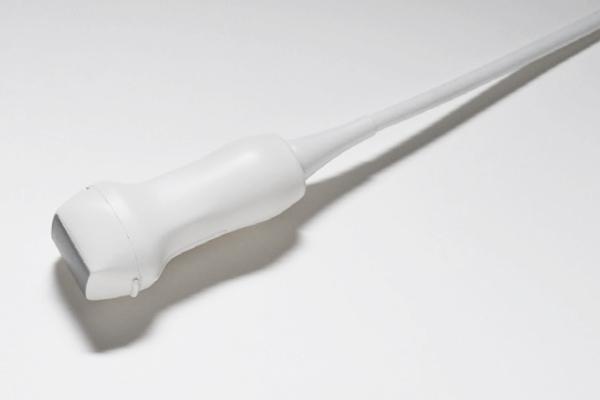

Sonde sectorielle monocristalline S121

La S121 est une sonde sectorielle monocristalline destinée à l’échocardiographie chez les patients adultes et pédiatriques.

Sa bande de fréquences de 5 à 1 MHz privilégie la pénétration et permet l’exploration des structures cardiaques profondes.

Elle convient particulièrement aux examens transthoraciques courants et aux situations nécessitant une bonne visualisation du cœur sur une profondeur importante.

La technologie monocristalline favorise une large bande passante et une transmission efficace du signal ultrasonore. Elle contribue à obtenir une image homogène entre le champ proche et le champ lointain.

Applications : cardiologie adulte et pédiatrique
Type : sonde sectorielle monocristalline
Bande de fréquences : 5 à 1 MHz
Angle de balayage : 90°

Principales utilisations de la S121

La S121 peut être utilisée pour :

• L’échocardiographie transthoracique adulte

• L’échocardiographie pédiatrique

• L’imagerie cardiaque 2D

• Le mode M

• Le Doppler couleur

• Le Doppler pulsé

• Le Doppler continu selon la configuration

• L’évaluation des dimensions des cavités cardiaques

• L’analyse des mouvements des parois

• L’examen des valves cardiaques

• La mesure de la fonction ventriculaire

• Le suivi des patients atteints de pathologies cardiovasculaires

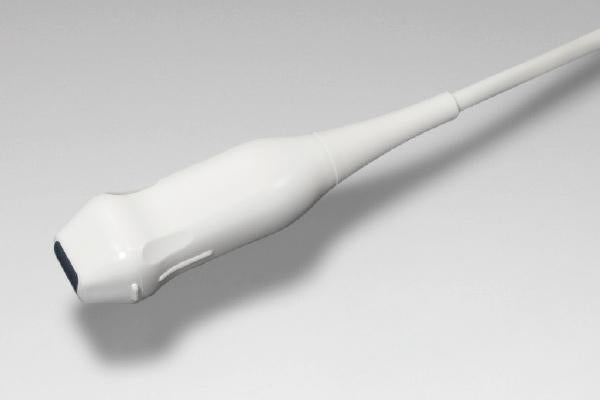

Sonde sectorielle monocristalline S31

La S31 est une sonde sectorielle monocristalline principalement destinée à la cardiologie pédiatrique.

Sa bande de fréquences de 9 à 2 MHz offre un équilibre entre pénétration et résolution. Elle permet d’obtenir une fréquence plus élevée que les sondes MXS1 et S121, ce qui favorise l’observation détaillée des structures cardiaques chez les patients de petite morphologie.

Son format est adapté aux fenêtres acoustiques plus réduites rencontrées lors des examens pédiatriques.

Son angle de balayage de 90° permet de couvrir un champ cardiaque étendu à partir d’une petite surface de contact.

Application principale : cardiologie pédiatrique
Type : sonde sectorielle monocristalline
Bande de fréquences : 9 à 2 MHz
Angle de balayage : 90°

Principales utilisations de la S31

La S31 peut être sélectionnée pour :

• L’échocardiographie pédiatrique

• L’examen cardiaque des nourrissons et des enfants

• L’imagerie cardiaque 2D

• L’analyse des cavités cardiaques pédiatriques

• L’étude des valves cardiaques

• L’évaluation des cardiopathies congénitales

• L’analyse Doppler des flux intracardiaques

• L’évaluation de la fonction ventriculaire

• Le suivi cardiologique pédiatrique

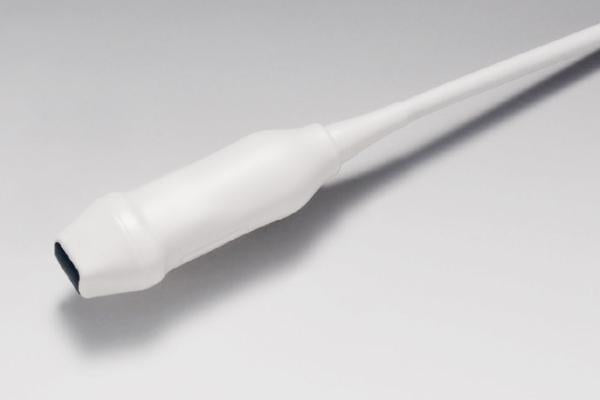

Sonde sectorielle haute fréquence S42

La S42 est une sonde sectorielle monocristalline haute fréquence destinée à l’échocardiographie néonatale.

Sa bande de fréquences de 14 à 3 MHz est la plus élevée de cette gamme. Elle favorise une représentation détaillée des petites structures cardiaques situées à faible profondeur.

Elle est particulièrement adaptée aux examens réalisés chez les nouveau-nés, dont la petite morphologie permet d’utiliser des fréquences élevées tout en maintenant une profondeur d’exploration suffisante.

Sa petite surface de contact facilite son positionnement sur le thorax du nouveau-né et dans les espaces intercostaux étroits.

Application principale : cardiologie néonatale
Type : sonde sectorielle monocristalline haute fréquence
Bande de fréquences : 14 à 3 MHz
Angle de balayage : 90°

Principales utilisations de la S42

La S42 peut être utilisée pour :

• L’échocardiographie néonatale

• L’examen cardiaque des nouveau-nés

• L’exploration cardiaque des nourrissons de petite morphologie

• L’imagerie détaillée des petites structures cardiaques

• L’évaluation des cardiopathies congénitales

• L’analyse des valves et des cavités

• L’étude Doppler des flux intracardiaques

• L’évaluation de la fonction ventriculaire

• Le suivi cardiologique en néonatologie

Comparaison des différentes références

MXS1 : sonde sectorielle matricielle, cardiologie adulte et pédiatrique, échocardiographie transthoracique 3D, 5 à 1 MHz, angle de 90°

S121 : sonde sectorielle monocristalline, cardiologie adulte et pédiatrique, 5 à 1 MHz, angle de 90°

S31 : sonde sectorielle monocristalline, cardiologie pédiatrique, 9 à 2 MHz, angle de 90°

S42 : sonde sectorielle monocristalline haute fréquence, cardiologie néonatale, 14 à 3 MHz, angle de 90°

Comment choisir la sonde adaptée ?

Pour l’échocardiographie transthoracique 3D

La MXS1 est la référence adaptée aux acquisitions cardiaques volumiques.

Sa technologie matricielle permet de réaliser des acquisitions transthoraciques 3D et, selon la configuration du système, d’exploiter les données pour l’analyse des cavités et des structures cardiaques.

Pour l’échocardiographie adulte de routine

La S121 est adaptée aux examens cardiaques adultes nécessitant une bonne pénétration.

Sa bande de fréquences de 5 à 1 MHz facilite l’exploration des structures profondes et convient aux examens transthoraciques courants.

Pour une utilisation adulte et pédiatrique

Les MXS1 et S121 peuvent être utilisées pour les patients adultes et pédiatriques.

La MXS1 est particulièrement indiquée lorsque l’acquisition 3D est nécessaire, tandis que la S121 constitue une solution sectorielle monocristalline pour l’imagerie cardiaque conventionnelle.

Pour la cardiologie pédiatrique

La S31 est principalement destinée aux enfants.

Sa bande de fréquences de 9 à 2 MHz offre une résolution adaptée aux structures cardiaques pédiatriques tout en conservant une pénétration suffisante.

Pour la cardiologie néonatale

La S42 est la référence haute fréquence de la gamme.

Sa plage de 14 à 3 MHz est adaptée à l’exploration détaillée du cœur du nouveau-né et des patients de très petite morphologie.

Pour une meilleure pénétration

Les sondes MXS1 et S121 descendent jusqu’à une fréquence de 1 MHz.

Elles sont adaptées aux examens nécessitant d’atteindre des structures cardiaques plus profondes.

Pour une résolution plus élevée

La S42 atteint une fréquence maximale de 14 MHz, suivie de la S31 avec 9 MHz.

Ces sondes privilégient la résolution des structures proches de la surface et sont respectivement adaptées aux examens néonataux et pédiatriques.

Points forts

• Gamme complète de sondes sectorielles pour LISENDO

• Sondes dédiées à l’échographie cardiaque

• Solutions adaptées aux adultes, aux enfants et aux nouveau-nés

• Sonde matricielle pour l’échocardiographie transthoracique 3D

• Sondes monocristallines pour l’imagerie cardiaque

• Bandes de fréquences comprises entre 14 et 1 MHz

• Angle de balayage de 90° pour toutes les références

• Sondes adaptées aux fenêtres intercostales

• Modèles basse fréquence pour une meilleure pénétration

• Modèles haute fréquence pour une résolution détaillée

• Applications en imagerie cardiaque 2D et Doppler

• Acquisitions cardiaques 3D selon la sonde et la configuration

• Choix de la sonde selon l’âge et la morphologie du patient

• Compatibilité avec le système LISENDO selon sa configuration

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques sectorielles
Gamme compatible : LISENDO
Application principale : échographie cardiaque
Références disponibles : MXS1, S121, S31 et S42
Types de sondes : matricielle et monocristallines
Profils de patients : adultes, enfants et nouveau-nés
Bande de fréquences : de 14 à 1 MHz selon la référence
Angle de balayage : 90°
Échocardiographie 3D : disponible avec la MXS1 selon la configuration
Imagerie cardiaque conventionnelle : disponible avec les S121, S31 et S42
Modes d’imagerie : selon les fonctions et la configuration du système LISENDO

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• MXS1

• S121

• S31

• S42

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, les fonctions d’imagerie 3D et les applications disponibles peuvent varier selon le modèle LISENDO, sa configuration et le pays de commercialisation.
