La gamme de sondes transœsophagiennes FUJIFILM pour LISENDO est conçue pour l’exploration détaillée du cœur par échocardiographie transœsophagienne.

Elle comprend plusieurs références adaptées à l’échocardiographie 2D et 3D, aux patients adultes ainsi qu’à certaines applications pédiatriques. Chaque sonde propose une bande de fréquences et une conception spécifiques afin de répondre aux différentes exigences des examens cardiologiques.

En positionnant la sonde dans l’œsophage, à proximité immédiate du cœur, l’échocardiographie transœsophagienne permet d’obtenir des images détaillées des cavités, des valves et des structures cardiaques lorsque l’examen transthoracique est insuffisant ou lorsqu’une visualisation plus précise est nécessaire.

Ce produit regroupe l’ensemble des sondes transœsophagiennes disponibles pour LISENDO. La référence souhaitée doit être précisée lors de la demande de devis.

Principales applications cliniques

Selon la sonde et la configuration du système LISENDO, cette gamme peut accompagner :

• L’échocardiographie transœsophagienne 2D

• L’échocardiographie transœsophagienne 3D

• L’imagerie cardiaque multiplan

• L’analyse des valves cardiaques

• L’évaluation des cavités cardiaques

• L’exploration de l’oreillette gauche

• L’observation de l’auricule gauche

• L’analyse du septum interauriculaire

• L’étude de l’aorte thoracique

• L’évaluation des maladies cardiaques structurelles

• La préparation et le suivi de certaines procédures interventionnelles

• La surveillance cardiaque peropératoire

• Les examens cardiologiques adultes

• Certaines applications pédiatriques selon la référence

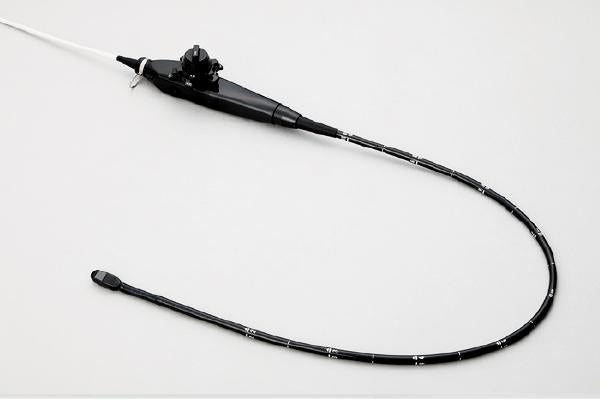

Sonde transœsophagienne 3D MXS2ESLL1

La MXS2ESLL1 est une sonde transœsophagienne matricielle conçue pour l’échocardiographie 3D.

Elle permet l’acquisition de données volumiques destinées à l’observation des structures cardiaques sous différents angles. Selon les fonctions installées sur le système LISENDO, elle peut accompagner l’analyse des valves, des cavités et des maladies cardiaques structurelles.

Sa large bande de fréquences de 10 à 1 MHz permet d’associer une bonne pénétration à une résolution adaptée à la visualisation détaillée des structures proches de la sonde.

Son angle de balayage de 90° offre un champ d’observation adapté aux acquisitions transœsophagiennes.

Application : cardiologie
Type : sonde transœsophagienne matricielle
Application particulière : échocardiographie transœsophagienne 3D
Bande de fréquences : 10 à 1 MHz
Angle de balayage : 90°

Principales utilisations de la MXS2ESLL1

La MXS2ESLL1 peut notamment être utilisée pour :

• L’échocardiographie transœsophagienne 2D et 3D

• L’acquisition de volumes cardiaques

• L’analyse des valves mitrale et aortique

• L’évaluation des cavités cardiaques

• L’analyse des communications intracardiaques

• L’étude des maladies cardiaques structurelles

• La planification de certaines procédures interventionnelles

• Le guidage échographique pendant certaines interventions

• L’évaluation peropératoire du résultat d’une procédure

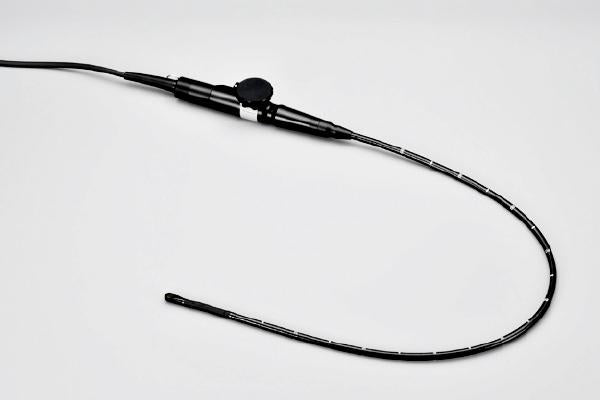

Sonde transœsophagienne S3ESEL

La S3ESEL est une sonde transœsophagienne destinée à l’échocardiographie cardiaque 2D, notamment chez les patients adultes.

Sa bande de fréquences de 8 à 2 MHz offre un équilibre entre pénétration et résolution. Elle permet d’explorer les structures cardiaques profondes tout en conservant une représentation détaillée des valves, des parois et des cavités.

Elle peut être utilisée pour les examens diagnostiques, la surveillance peropératoire et l’accompagnement de certaines procédures cardiovasculaires.

Application : cardiologie
Type : sonde transœsophagienne
Application principale : échocardiographie transœsophagienne 2D
Bande de fréquences : 8 à 2 MHz
Angle de balayage : 90°

Principales utilisations de la S3ESEL

La S3ESEL peut accompagner :

• L’échocardiographie transœsophagienne adulte

• L’imagerie cardiaque multiplan

• L’examen des valves cardiaques

• L’évaluation de la fonction ventriculaire

• L’exploration de l’oreillette et de l’auricule gauches

• L’étude du septum interauriculaire

• L’évaluation de l’aorte thoracique

• La recherche de certaines sources emboligènes

• La surveillance cardiaque pendant une intervention

• Le contrôle du résultat de certaines procédures

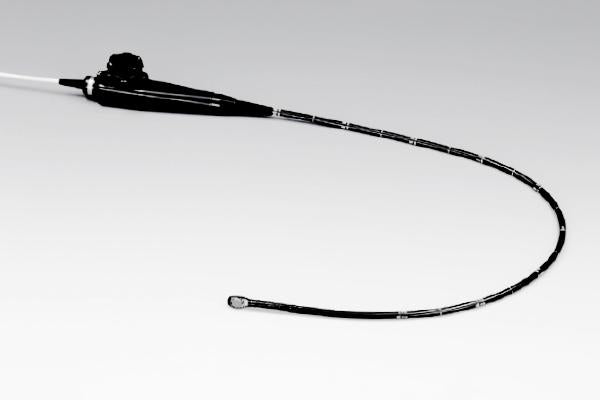

Sonde transœsophagienne S3ESL1

La S3ESL1 est une sonde transœsophagienne à large bande destinée aux applications cardiologiques.

Sa bande de fréquences de 9 à 2 MHz offre une fréquence maximale plus élevée que les modèles de 8 à 2 MHz. Elle favorise ainsi une représentation détaillée des structures proches de la sonde tout en maintenant une pénétration adaptée à l’exploration cardiaque.

Son extrémité fine et son profil compact sont conçus pour faciliter sa manipulation et contribuer au confort du patient pendant l’examen.

Application : cardiologie
Type : sonde transœsophagienne
Bande de fréquences : 9 à 2 MHz
Angle de balayage : 90°
Particularité : extrémité fine et conception compacte

Principales utilisations de la S3ESL1

La S3ESL1 peut notamment être sélectionnée pour :

• L’échocardiographie transœsophagienne 2D

• L’imagerie cardiaque multiplan

• L’analyse détaillée des valves

• L’examen des cavités cardiaques

• L’évaluation du septum interauriculaire

• L’étude de l’aorte thoracique

• L’accompagnement de certaines interventions cardiaques

• La surveillance hémodynamique peropératoire

• Les examens nécessitant une sonde à profil compact

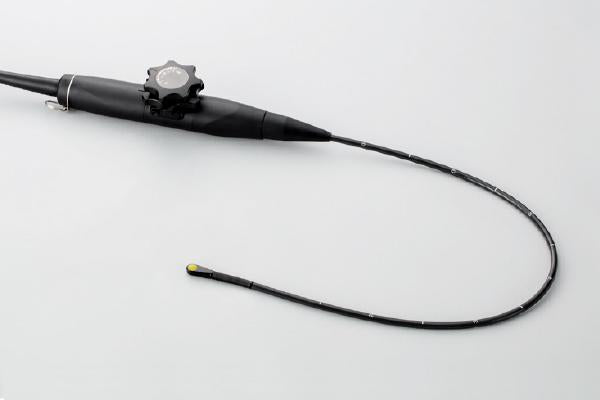

Sonde transœsophagienne compacte S3ESCLS

La S3ESCLS est une sonde transœsophagienne de petit diamètre conçue pour les patients nécessitant une sonde plus compacte.

Elle est particulièrement adaptée à certaines applications pédiatriques et aux situations dans lesquelles le faible encombrement de la sonde constitue un critère important.

Sa bande de fréquences de 8 à 2 MHz permet d’associer une résolution adaptée aux petites structures cardiaques à une pénétration suffisante pour l’échocardiographie transœsophagienne.

Son angle de balayage de 90° permet l’exploration multiplan des structures cardiovasculaires.

Application : cardiologie
Type : sonde transœsophagienne compacte
Application particulière : certaines applications pédiatriques
Bande de fréquences : 8 à 2 MHz
Angle de balayage : 90°
Particularité : extrémité miniaturisée et faible diamètre d’insertion

Principales utilisations de la S3ESCLS

La S3ESCLS peut notamment accompagner :

• L’échocardiographie transœsophagienne pédiatrique

• L’examen de patients de petite morphologie

• L’analyse des cardiopathies congénitales

• L’exploration des valves et des cavités cardiaques

• L’évaluation du septum interauriculaire

• La surveillance pendant une chirurgie cardiaque

• Le guidage de certaines procédures interventionnelles

• Les examens nécessitant une sonde de faible diamètre

Comparaison des différentes références

MXS2ESLL1 : sonde transœsophagienne matricielle pour l’échocardiographie 3D, 10 à 1 MHz, angle de 90°

S3ESEL : sonde transœsophagienne 2D, notamment pour les applications adultes, 8 à 2 MHz, angle de 90°

S3ESL1 : sonde transœsophagienne à extrémité fine, 9 à 2 MHz, angle de 90°

S3ESCLS : sonde transœsophagienne compacte destinée notamment à certaines applications pédiatriques, 8 à 2 MHz, angle de 90°

Comment choisir la sonde adaptée ?

Pour l’échocardiographie transœsophagienne 3D

La MXS2ESLL1 est la référence dédiée aux acquisitions volumiques.

Sa technologie matricielle permet d’obtenir des données cardiaques 3D destinées à l’analyse des valves, des cavités et des maladies cardiaques structurelles.

Pour les examens transœsophagiens adultes en 2D

La S3ESEL constitue une solution adaptée à l’échocardiographie transœsophagienne 2D de l’adulte.

Sa bande de fréquences de 8 à 2 MHz offre un équilibre entre pénétration et résolution.

Pour une fréquence maximale plus élevée

La S3ESL1 atteint une fréquence maximale de 9 MHz, contre 8 MHz pour les S3ESEL et S3ESCLS.

Elle favorise ainsi une représentation détaillée des structures situées à proximité de la sonde.

Pour une sonde à extrémité fine

La S3ESL1 est conçue avec une extrémité fine et un profil compact facilitant sa manipulation pendant l’examen.

Pour les applications pédiatriques

La S3ESCLS est la référence compacte de la gamme.

Son faible diamètre la rend adaptée à certaines applications pédiatriques et aux patients de petite morphologie.

Pour la bande de fréquences la plus étendue

La MXS2ESLL1 couvre une plage de 10 à 1 MHz.

Elle propose à la fois la fréquence maximale la plus élevée et la fréquence minimale la plus basse de cette gamme.

Points forts

• Gamme complète de sondes transœsophagiennes pour LISENDO

• Solutions pour l’échocardiographie 2D et 3D

• Sonde matricielle dédiée aux acquisitions cardiaques 3D

• Modèles adaptés aux examens adultes

• Sonde compacte pour certaines applications pédiatriques

• Bandes de fréquences comprises entre 10 et 1 MHz

• Angle de balayage de 90° pour toutes les références

• Imagerie cardiaque multiplan

• Analyse détaillée des valves et des cavités

• Applications diagnostiques, interventionnelles et peropératoires

• Évaluation des maladies cardiaques structurelles

• Choix de la sonde selon le patient et le type d’examen

• Compatibilité avec LISENDO selon la configuration du système

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques transœsophagiennes
Gamme compatible : LISENDO
Application principale : échocardiographie transœsophagienne
Références disponibles : MXS2ESLL1, S3ESEL, S3ESL1 et S3ESCLS
Types d’imagerie : 2D et 3D selon la référence
Profils de patients : adultes et patients pédiatriques selon la sonde
Bande de fréquences : de 10 à 1 MHz selon la référence
Angle de balayage : 90°
Échocardiographie 3D : disponible avec la MXS2ESLL1 selon la configuration
Modèle compact : S3ESCLS
Modèle à extrémité fine : S3ESL1
Applications : diagnostiques, interventionnelles et peropératoires selon la configuration

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• MXS2ESLL1

• S3ESEL

• S3ESL1

• S3ESCLS

Dispositifs médicaux destinés aux professionnels de santé formés à l’échocardiographie transœsophagienne. La compatibilité des sondes, les fonctions d’imagerie 3D et les applications disponibles peuvent varier selon le modèle LISENDO, sa configuration et le pays de commercialisation.
