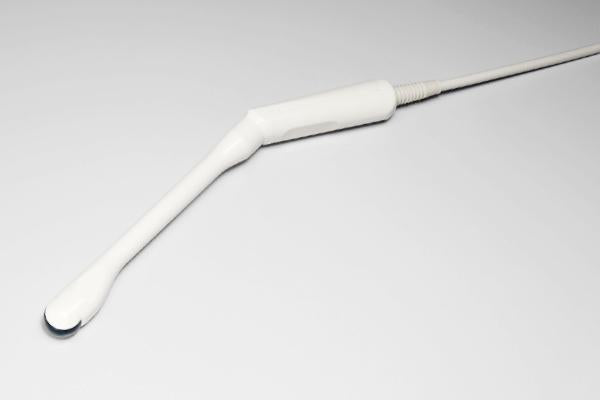

La gamme de sondes transvaginales et transrectales FUJIFILM est conçue pour les examens endocavitaires réalisés avec les systèmes d’échographie de la série ARIETTA.

Elle regroupe plusieurs références destinées à la gynécologie, à l’obstétrique, à l’urologie et aux procédures interventionnelles. Selon le modèle sélectionné, ces sondes peuvent être utilisées pour l’exploration des organes pelviens, de la prostate et des structures environnantes, ainsi que pour le guidage des biopsies.

La gamme comprend des sondes convexes endocavitaires, des sondes transrectales biplan et une sonde radiale à 360°. Certains modèles peuvent également recevoir un adaptateur de ponction ou un accessoire de fusion d’images Real-time Virtual Sonography.

Ce produit regroupe l’ensemble des sondes disponibles. La référence souhaitée doit être précisée lors de la demande de devis.

Principales applications cliniques

Selon la référence et le système ARIETTA utilisé, ces sondes peuvent être adaptées à :

• L’échographie transvaginale

• L’échographie gynécologique

• L’échographie obstétricale précoce

• L’exploration de l’utérus et des ovaires

• L’échographie transrectale

• L’exploration de la prostate

• L’imagerie urologique

• La biopsie prostatique

• Le guidage des ponctions

• La fusion IRM–échographie selon la sonde et les options choisies

• L’imagerie transrectale biplan

• L’imagerie transrectale radiale à 360°

Sonde endocavitaire C41B

La C41B est une sonde convexe endocavitaire polyvalente destinée aux examens transvaginaux et transrectaux.

Sa large bande de fréquences permet d’associer une bonne résolution des structures proches de la sonde à une pénétration adaptée à l’exploration des organes pelviens.

Elle peut être équipée d’un tube de guidage pour les procédures de ponction et d’un accessoire RVS pour la fusion d’images.

Applications : transvaginales et transrectales
Bande de fréquences : 10 à 2 MHz
Angle de balayage : 200°
Tube de guidage de ponction disponible : MP-2445
Accessoire RVS disponible : RV-013

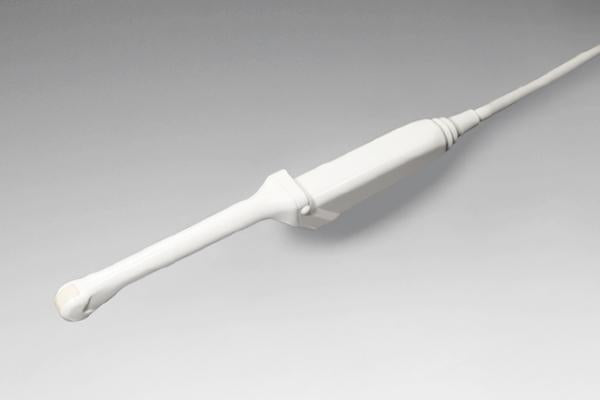

Sonde endocavitaire C41V

La C41V est une sonde convexe destinée aux examens transvaginaux et transrectaux.

Sa bande de fréquences de 8 à 4 MHz favorise une imagerie détaillée des structures pelviennes et prostatiques situées à proximité de la sonde.

Elle peut être associée à un adaptateur de ponction stérile pour les procédures interventionnelles.

Applications : transvaginales et transrectales
Bande de fréquences : 8 à 4 MHz
Angle de balayage : 200°
Adaptateur de ponction stérile disponible : EZU-PA5V

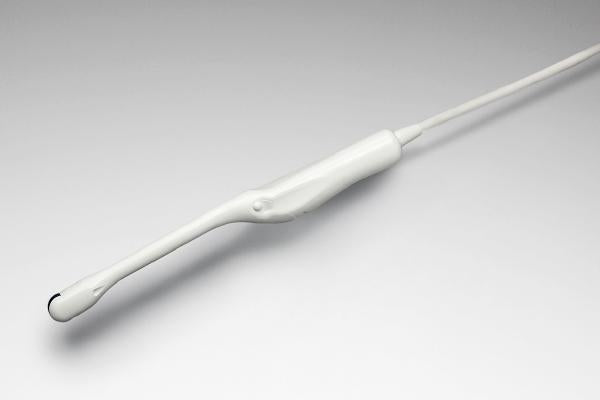

Sonde transvaginale C41V1

La C41V1 est une sonde convexe spécialement conçue pour les examens transvaginaux.

Sa forme endocavitaire et sa large bande de fréquences permettent d’explorer les structures gynécologiques avec une bonne résolution et un large champ d’observation.

Elle peut recevoir un adaptateur de ponction stérile ainsi qu’un accessoire RVS destiné à la fusion d’images.

Application : transvaginale
Bande de fréquences : 10 à 2 MHz
Angle de balayage : 200°
Adaptateur de ponction stérile disponible : EZU-PA7V
Accessoire RVS disponible : RV-002

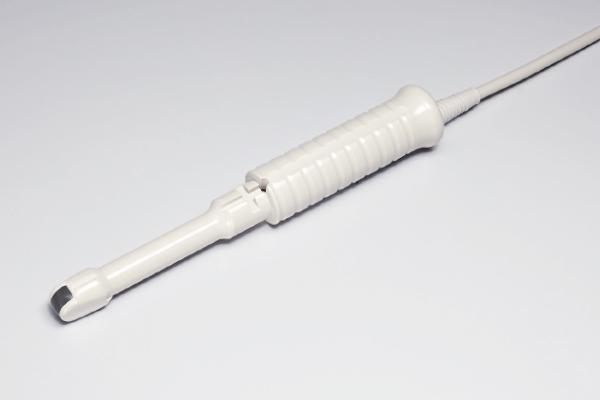

Sonde transrectale C41RP

La C41RP est une sonde convexe transrectale conçue pour l’exploration de la prostate et le guidage des biopsies.

Son angle de balayage de 180° offre une large visualisation de la région prostatique.

Un adaptateur de ponction de calibre 18 est fourni en composant standard. Un tube de guidage de calibre 16 peut être proposé en option.

Application : transrectale
Bande de fréquences : 9 à 2 MHz
Angle de balayage : 180°
Adaptateur de ponction standard : MP-2452-G18
Tube de guidage de ponction disponible : MP-2452-G16

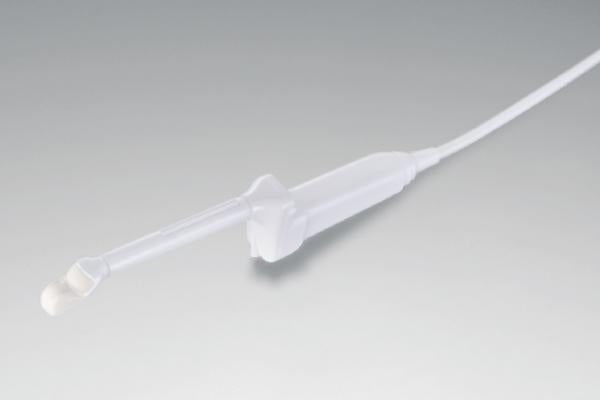

Sonde transrectale biplan CC41R

La CC41R est une sonde transrectale biplan équipée de deux plans de balayage.

Elle permet d’observer la prostate dans les plans sagittal et axial afin de faciliter le repérage anatomique et le guidage des procédures interventionnelles.

Elle peut recevoir un adaptateur de ponction stérile, un dispositif de guidage de ponction et un accessoire RVS.

Application : transrectale
Type : sonde biplan convexe/convexe
Bande de fréquences : 8 à 2 MHz
Angle du plan sagittal : 100°
Angle du plan axial : 120°
Adaptateur de ponction stérile disponible : EZU-PA5V
Dispositif de guidage de ponction disponible : EZU-PA3U
Accessoire RVS disponible : RV-010

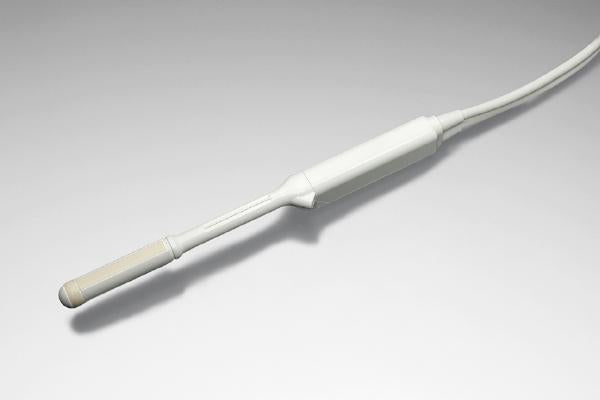

Sonde transrectale biplan C41L47RP

La C41L47RP associe un plan convexe et un plan linéaire dans une même sonde transrectale.

Le plan convexe offre un angle d’observation étendu de la prostate, tandis que le plan linéaire permet de suivre avec précision la trajectoire d’une aiguille pendant une biopsie.

Cette sonde peut notamment être utilisée pour les biopsies prostatiques systématiques ou ciblées ainsi que pour les procédures réalisées avec fusion d’images.

Application : transrectale
Type : sonde biplan convexe/linéaire
Bande de fréquences convexe : 8 à 4 MHz
Bande de fréquences linéaire : 10 à 5 MHz
Angle du plan convexe : 200°
Largeur du plan linéaire : 64 mm
Dispositif de guidage de ponction disponible : EZU-PA3U
Accessoire RVS disponible : RV-011

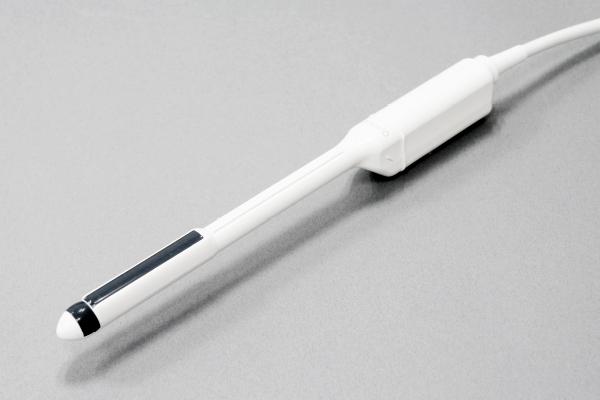

Sonde transrectale biplan CL4416R1

La CL4416R1 est une sonde transrectale biplan combinant une acquisition convexe et une acquisition linéaire.

Elle offre une large bande de fréquences permettant d’obtenir une représentation détaillée de la prostate et des tissus environnants.

Son plan linéaire de 63 mm facilite la visualisation de la trajectoire de l’aiguille pendant les biopsies prostatiques.

Application : transrectale
Type : sonde biplan convexe/linéaire
Bande de fréquences convexe : 10 à 2 MHz
Bande de fréquences linéaire : 14 à 2 MHz
Angle du plan convexe : 180°
Largeur du plan linéaire : 63 mm
Adaptateur de ponction disponible : BA-001

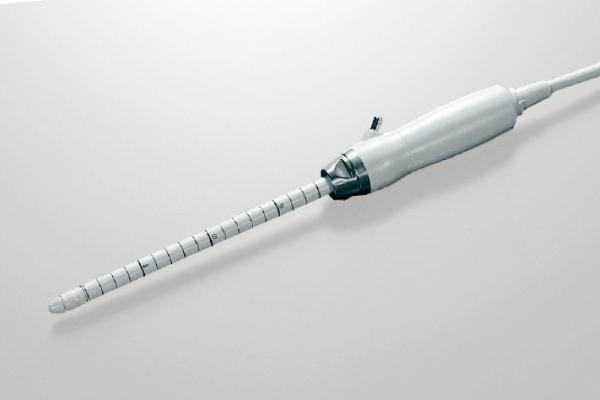

Sonde transrectale radiale R41R

La R41R est une sonde transrectale radiale offrant une acquisition circulaire complète.

Son angle de balayage de 360° permet d’observer la prostate et les structures environnantes sur toute leur circonférence sans devoir faire pivoter manuellement le plan d’acquisition.

Elle convient aux examens urologiques nécessitant une représentation radiale détaillée.

Application : transrectale
Type : sonde radiale
Bande de fréquences : 10 à 5 MHz
Angle de balayage : 360°

Sonde transrectale biplan CC41R1

La CC41R1 est une sonde transrectale biplan disposant de deux têtes de balayage destinées à l’observation sagittale et axiale.

Les deux plans offrent une bande de fréquences de 10 à 2 MHz et un angle de balayage de 180°.

Cette configuration facilite l’analyse de la prostate dans deux orientations complémentaires et peut accompagner les biopsies ainsi que les procédures avec fusion d’images.

Application : transrectale
Type : sonde biplan convexe/convexe
Bande de fréquences du plan sagittal : 10 à 2 MHz
Bande de fréquences du plan axial : 10 à 2 MHz
Angle du plan sagittal : 180°
Angle du plan axial : 180°
Adaptateur de ponction stérile disponible : EZU-PA5V
Accessoire RVS disponible : RV-015

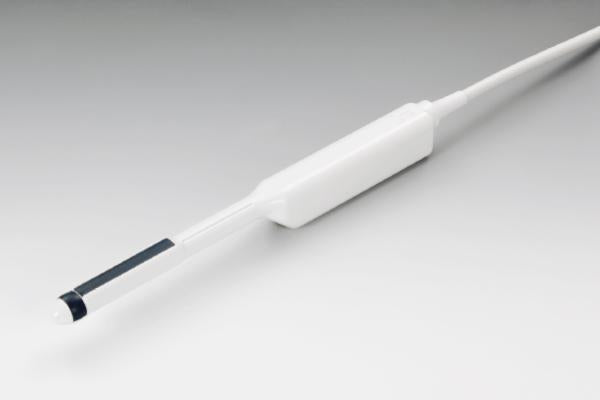

Sonde transrectale biplan CL4416R

La CL4416R associe un plan convexe à un plan linéaire pour les examens transrectaux et les biopsies prostatiques.

Le plan convexe fournit une vue étendue de la prostate, tandis que le plan linéaire permet de suivre la progression de l’aiguille pendant la procédure.

Elle peut recevoir un adaptateur de ponction et un accessoire RVS pour les applications de fusion d’images.

Application : transrectale
Type : sonde biplan convexe/linéaire
Bande de fréquences convexe : 10 à 2 MHz
Bande de fréquences linéaire : 14 à 2 MHz
Angle du plan convexe : 180°
Largeur du plan linéaire : 63 mm
Adaptateur de ponction disponible : BA-001
Accessoire RVS disponible : RV-011

Comparaison des différentes références

C41B : transvaginale et transrectale, 10 à 2 MHz, angle de 200°
C41V : transvaginale et transrectale, 8 à 4 MHz, angle de 200°
C41V1 : transvaginale, 10 à 2 MHz, angle de 200°
C41RP : transrectale, 9 à 2 MHz, angle de 180°
CC41R : transrectale biplan, 8 à 2 MHz, angles de 100° et 120°
C41L47RP : transrectale biplan, convexe 8 à 4 MHz et linéaire 10 à 5 MHz
CL4416R1 : transrectale biplan, convexe 10 à 2 MHz et linéaire 14 à 2 MHz
R41R : transrectale radiale, 10 à 5 MHz, angle de 360°
CC41R1 : transrectale biplan, 10 à 2 MHz, angles de 180°
CL4416R : transrectale biplan, convexe 10 à 2 MHz et linéaire 14 à 2 MHz

Comment choisir la sonde adaptée ?

Pour les examens gynécologiques et obstétricaux

La C41V1 est exclusivement destinée aux examens transvaginaux.

Les C41B et C41V peuvent être utilisées pour les examens transvaginaux comme transrectaux, ce qui les rend plus polyvalentes.

Pour l’exploration transrectale standard

La C41RP offre un angle de balayage de 180° et peut être utilisée avec des accessoires de ponction pour les biopsies prostatiques.

Pour les biopsies prostatiques biplan

Les C41L47RP, CL4416R1 et CL4416R associent un plan convexe à un plan linéaire.

Le plan convexe facilite le repérage de la prostate, tandis que le plan linéaire permet de suivre la trajectoire de l’aiguille.

Pour une observation sagittale et axiale

Les CC41R et CC41R1 utilisent deux plans convexes complémentaires pour obtenir des vues sagittales et axiales de la prostate.

Pour une vue radiale complète

La R41R offre un balayage à 360° destiné à l’observation circulaire de la prostate et des structures environnantes.

Pour la fusion d’images RVS

Les sondes C41B, C41V1, CC41R, C41L47RP, CC41R1 et CL4416R peuvent recevoir un accessoire RVS compatible selon la configuration choisie.

Points forts

• Gamme complète de sondes endocavitaires FUJIFILM

• Modèles transvaginaux, transrectaux et polyvalents

• Sondes biplan convexes/convexes

• Sondes biplan convexes/linéaires

• Sonde radiale à 360°

• Bandes de fréquences adaptées à l’imagerie pelvienne et prostatique

• Angles de balayage pouvant atteindre 200°

• Accessoires de ponction disponibles selon la référence

• Solutions adaptées aux biopsies prostatiques

• Accessoires de fusion d’images RVS disponibles

• Compatibilité avec les systèmes de la série ARIETTA selon leur configuration

Caractéristiques principales

Marque : FUJIFILM
Catégorie : sondes échographiques transvaginales et transrectales
Gamme compatible : série ARIETTA
Références disponibles : C41B, C41V, C41V1, C41RP, CC41R, C41L47RP, CL4416R1, R41R, CC41R1 et CL4416R
Applications : gynécologie, obstétrique, urologie et biopsie prostatique
Types de sondes : convexes endocavitaires, biplan convexes/convexes, biplan convexes/linéaires et radiales
Bande de fréquences : de 14 à 2 MHz selon la référence et le plan d’acquisition
Angle de balayage : de 100° à 360° selon la référence
Guidage de ponction : disponible selon la sonde et la configuration
Fusion d’images RVS : disponible selon la sonde et la configuration

Choix de la référence

La référence souhaitée doit être précisée lors de la demande de devis :

• C41B

• C41V

• C41V1

• C41RP

• CC41R

• C41L47RP

• CL4416R1

• R41R

• CC41R1

• CL4416R

Dispositifs médicaux destinés aux professionnels de santé. La compatibilité des sondes, des adaptateurs de ponction et des accessoires RVS peut varier selon le modèle d’échographe ARIETTA, sa configuration et le pays de commercialisation.
