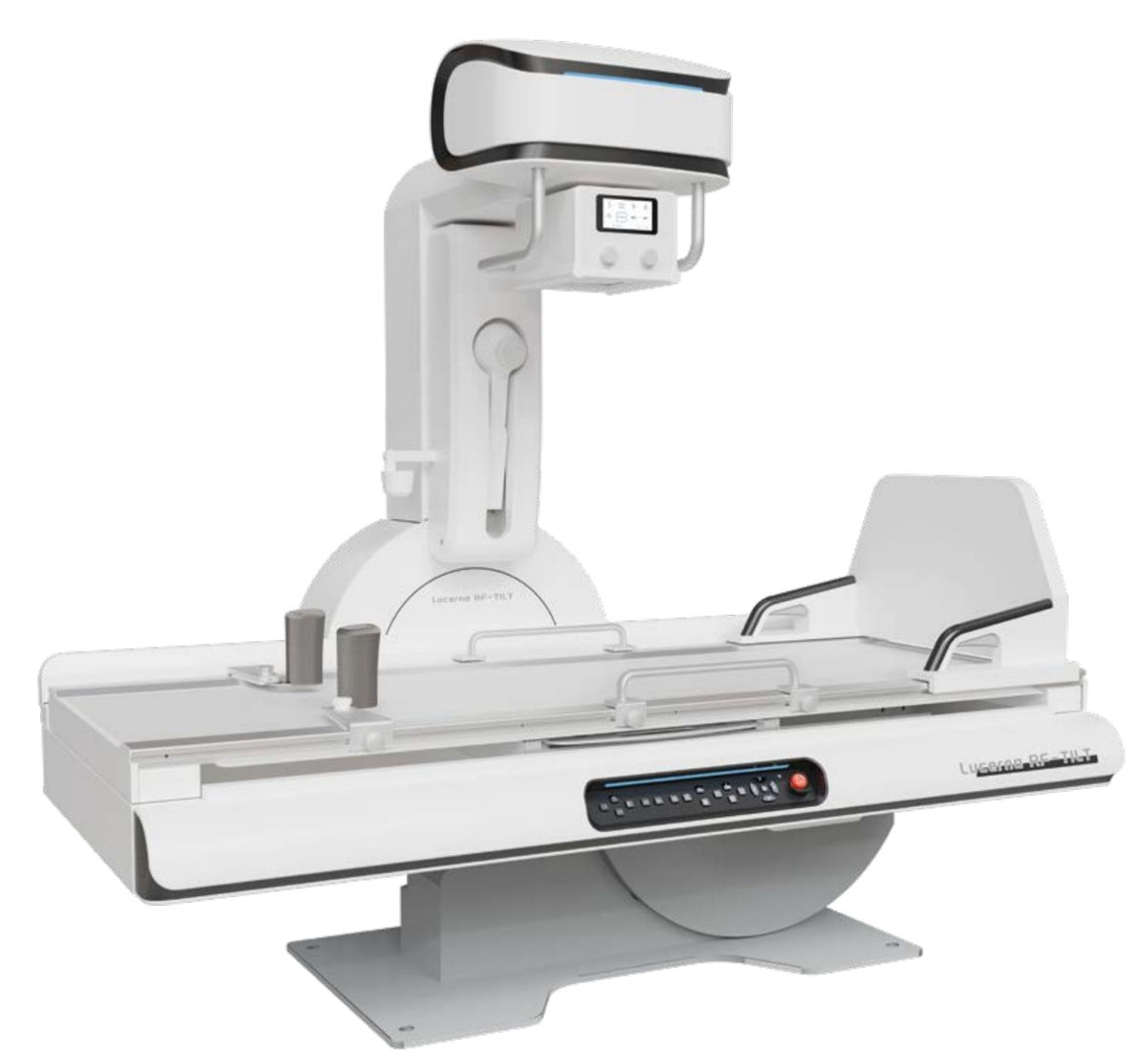

Système de radiographie et fluoroscopie FUJIFILM LUCERNA RF-TILT A80

La FUJILM LUCERNA RF-TILT A80 est une table télécommandée polyvalente destinée aux examens de radiographie et de fluoroscopie. Sa conception compacte facilite son installation dans les salles d’imagerie de dimensions réduites, tout en offrant une large couverture du patient et des mouvements motorisés adaptés à de nombreuses applications cliniques.

Elle associe une table basculante, un générateur haute fréquence, un tube à rayons X haute capacité et un capteur plan dynamique afin de réunir les acquisitions radiographiques et fluoroscopiques sur une même plateforme.

Principales applications cliniques

Selon les protocoles et les options installés, la LUCERNA RF-TILT A80 peut être utilisée pour :

• La radiographie générale

• La fluoroscopie

• Les examens digestifs avec produit de contraste

• Les examens urologiques

• L’imagerie thoracique

• Les examens ostéoarticulaires

• Les acquisitions sur patient debout, allongé ou incliné

• Les examens en mode direct grâce à la rotation du tube

• Les acquisitions avec reconstruction automatique Stitching

• La tomosynthèse selon la configuration

Conception compacte et polyvalente

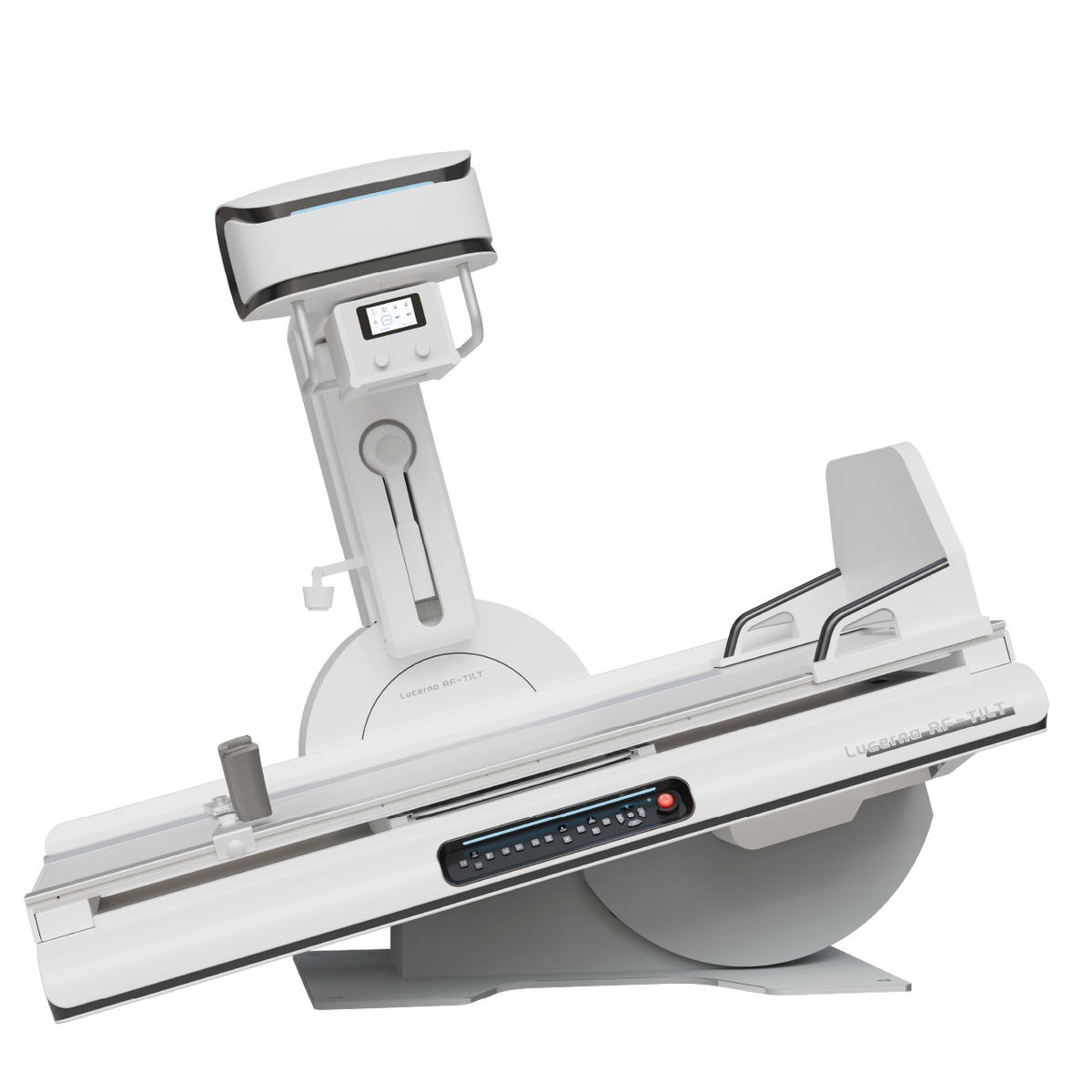

L’inclinaison motorisée de la table facilite son adaptation aux différentes positions d’examen. Son format compact permet de l’intégrer dans une salle disposant d’un espace limité, sans renoncer à une grande amplitude de positionnement.

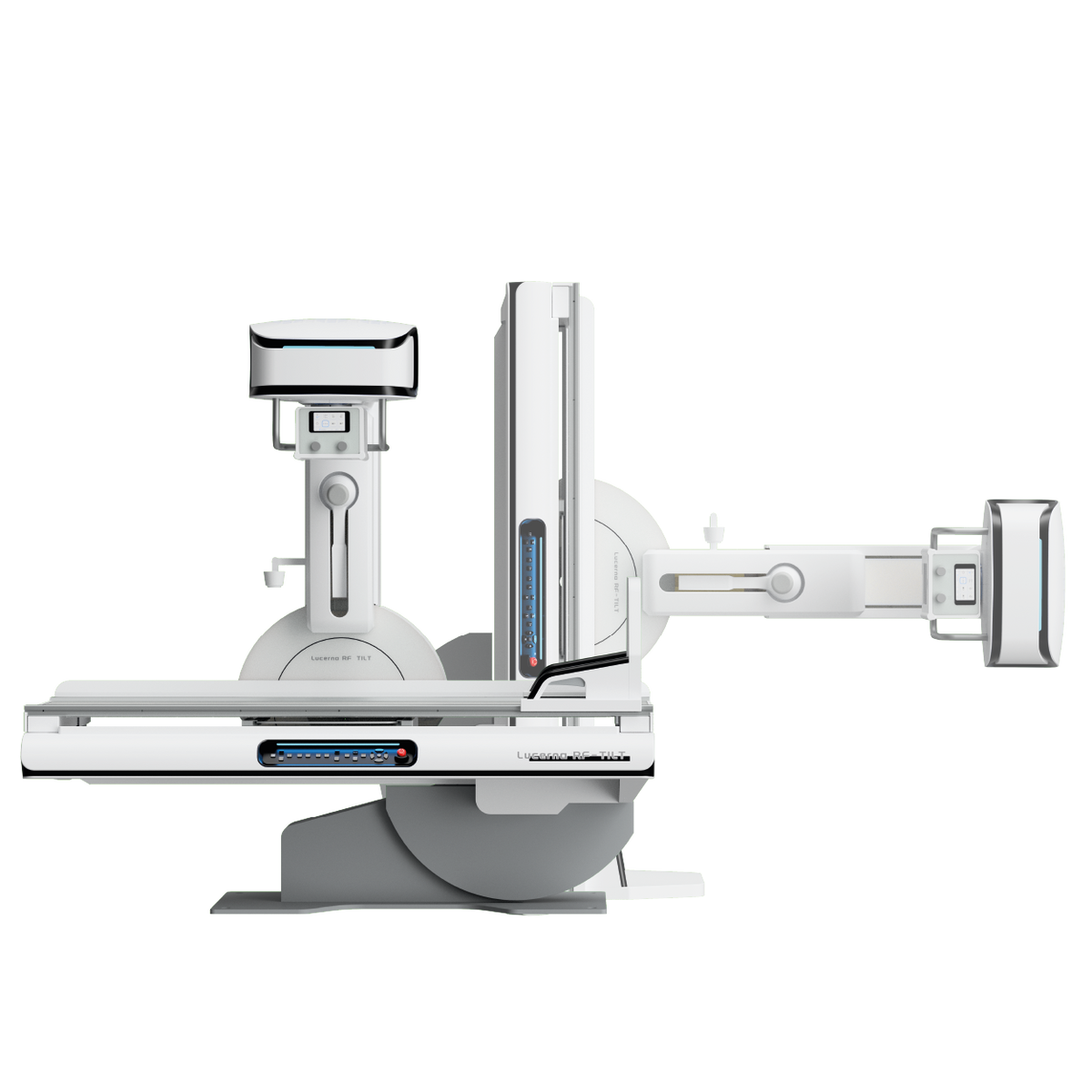

La table peut s’incliner de –15° à +90° et dispose de positions préprogrammées. Son plateau réalise des déplacements longitudinaux et transversaux motorisés afin de couvrir une large région anatomique tout en limitant les repositionnements du patient.

Confort et positionnement du patient

La table peut accueillir un patient pesant jusqu’à 200 kg, sans limitation de mouvement annoncée par le fabricant.

Elle offre une couverture pouvant atteindre 1 700 × 650 mm, avec :

• Un déplacement longitudinal de 1 300 mm

• Un déplacement transversal de 250 mm

• Un panneau de commande intégré pour le positionnement

• Une pelle de compression pouvant exercer jusqu’à 110 N

Ces mouvements permettent de centrer plus facilement la région anatomique et contribuent à réduire le temps de préparation de l’examen.

Large plage de distance foyer-détecteur

La distance foyer-détecteur, ou SID, est réglable en continu de 115 à 180 cm.

Cette plage permet d’adapter la géométrie d’acquisition à différents examens, notamment aux radiographies thoraciques. Le tube peut également pivoter jusqu’à 180° pour réaliser des examens en mode direct.

Capteur plan dynamique

La LUCERNA RF-TILT A80 utilise un capteur plan dynamique de 43 × 43 cm, associant un scintillateur en iodure de césium à une matrice en silicium amorphe.

Il offre :

• Une taille de pixel de 140 µm

• Une profondeur d’image de 16 bits

• Une cadence pouvant atteindre 30 images par seconde

• Une utilisation en radiographie et en fluoroscopie

Cette configuration permet d’obtenir des images détaillées tout en accompagnant l’optimisation des paramètres d’exposition.

Générateur et tube à rayons X

Le système peut être équipé d’un générateur haute fréquence de 80 kW.

Le tube à rayons X dispose d’une capacité thermique de 600 kHU, adaptée à l’enchaînement des examens et aux applications de fluoroscopie.

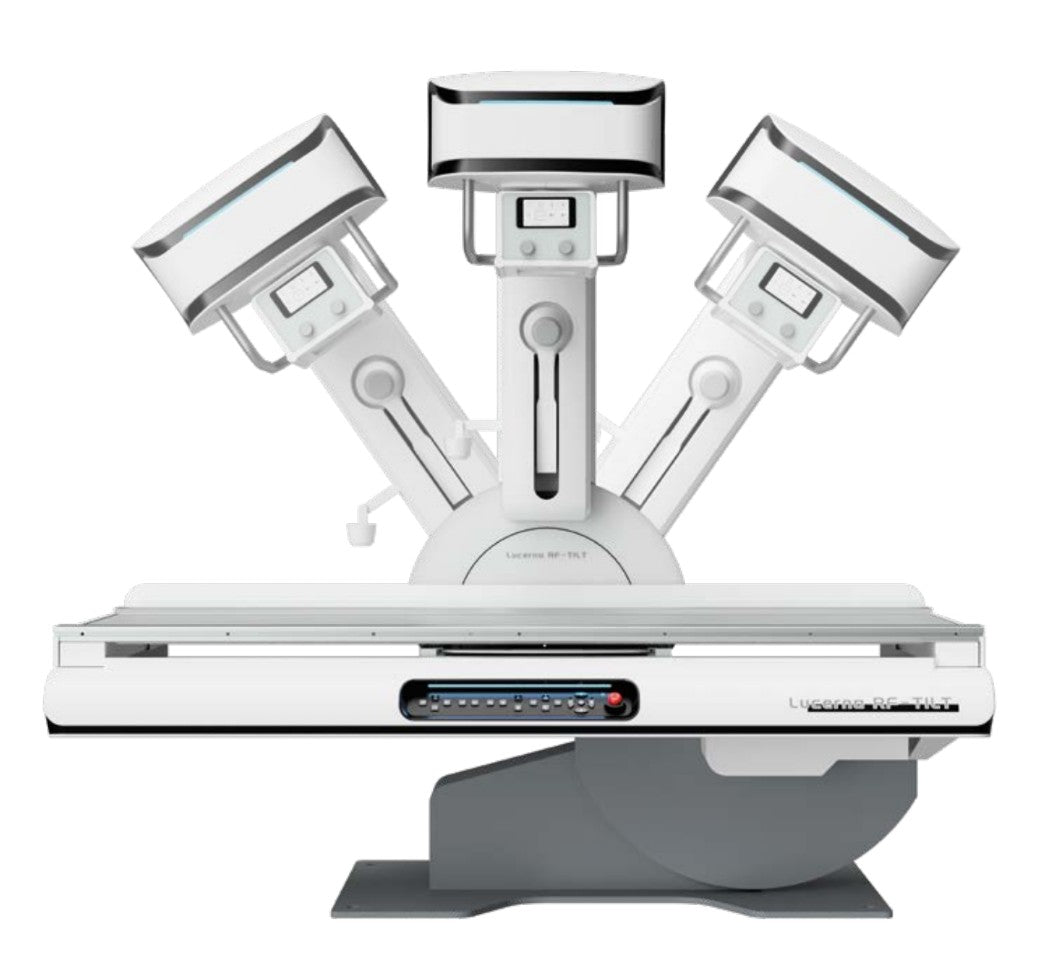

La colonne peut être inclinée de –35° à +35°, offrant davantage de possibilités pour le positionnement et les incidences complexes.

Reconstruction automatique Stitching

La fonction de reconstruction automatique Stitching permet de réaliser plusieurs acquisitions successives puis de les assembler afin d’obtenir une image couvrant une région anatomique étendue.

Elle peut notamment être utilisée pour les examens du rachis ou des membres inférieurs, selon les protocoles et la configuration installée.

Tomosynthèse disponible en option

La tomosynthèse peut être ajoutée en option.

Cette technique réalise plusieurs acquisitions sous différents angles puis reconstruit des plans de la région examinée. Elle apporte une visualisation complémentaire en réduisant la superposition de certaines structures anatomiques.

Flux de travail DXRay Diagnost

La station DXRay Diagnost Workstation prend en charge différents protocoles anatomiques programmés, personnalisables selon les besoins du service.

Après la sélection du patient dans la liste de travail et le choix de l’examen, le système peut charger automatiquement les paramètres correspondants du générateur et du collimateur.

Le logiciel réunit également des outils pour :

• L’acquisition des images

• Le traitement

• Les mesures

• Les annotations

• La gestion des protocoles

• La préparation et le suivi de l’examen

Écrans et commandes

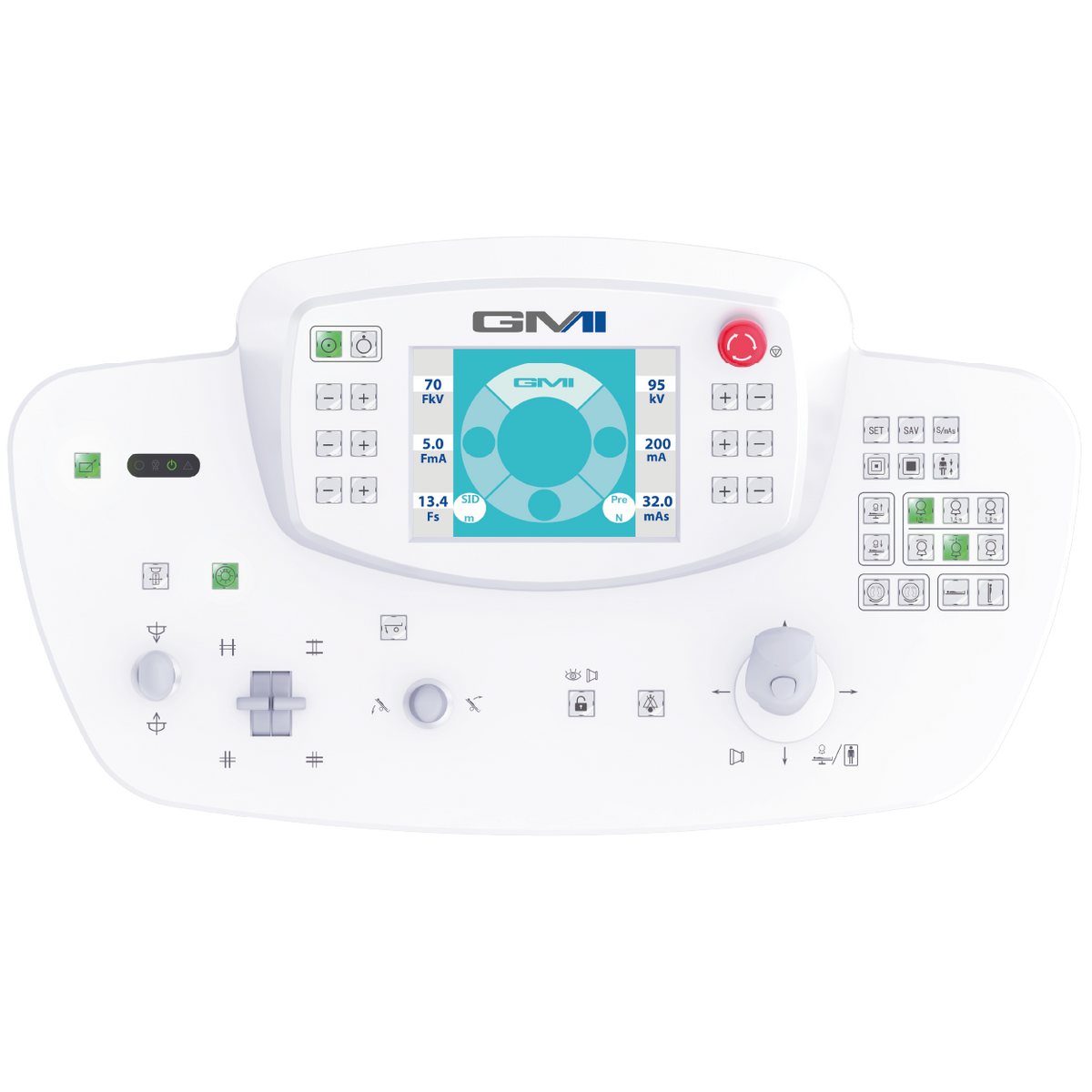

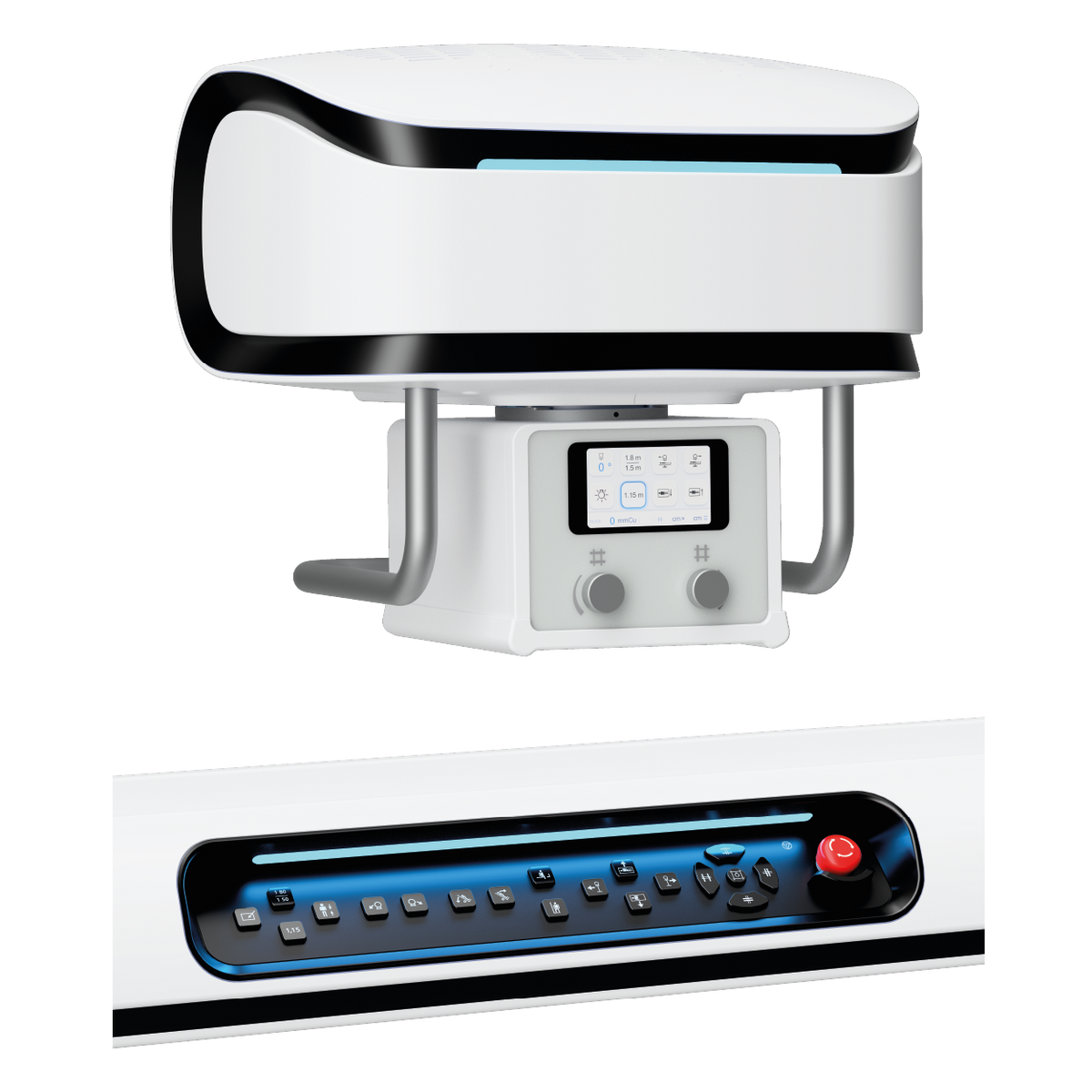

La table dispose de consoles intégrées permettant de contrôler ses mouvements motorisés.

Un chariot peut recevoir un écran médical de 24 pouces, d’une définition de 2 mégapixels et conforme aux applications DICOM, afin de visualiser les images et les informations nécessaires pendant l’examen.

Points forts

• Table télécommandée compacte et polyvalente

• Radiographie et fluoroscopie sur une même plateforme

• Générateur haute fréquence de 80 kW

• Tube à rayons X de 600 kHU

• Capteur dynamique de 43 × 43 cm

• Résolution de 140 µm et acquisition jusqu’à 30 images par seconde

• Inclinaison motorisée de –15° à +90°

• Distance foyer-détecteur réglable de 115 à 180 cm

• Rotation du tube jusqu’à 180°

• Charge patient maximale de 200 kg

• Large couverture anatomique

• Reconstruction automatique Stitching

• Tomosynthèse disponible en option

• Protocoles APR personnalisables

• Interface de travail DXRay Diagnost

Caractéristiques principales

Marque : FUJIFILM
Produit : LUCERNA RF-TILT A80
Catégorie : table télécommandée de radiographie et de fluoroscopie
Générateur : haute fréquence, 80 kW
Capacité thermique du tube : 600 kHU
Capteur : CsI/a-Si dynamique, 43 × 43 cm
Taille de pixel : 140 µm
Profondeur d’image : 16 bits
Cadence maximale : jusqu’à 30 images par seconde
Inclinaison de la table : de –15° à +90°
Angulation de la colonne : de –35° à +35°
Rotation du tube : jusqu’à 180°
Distance foyer-détecteur : de 115 à 180 cm
Charge patient maximale : 200 kg
Couverture patient : jusqu’à 1 700 × 650 mm
Déplacement longitudinal : 1 300 mm
Déplacement transversal : 250 mm
Écran : 24 pouces, 2 MP, qualité médicale DICOM
Logiciel : DXRay Diagnost Workstation
Fonctions avancées : Stitching automatique et tomosynthèse en option
Fabricant : GMI – General Medical Italia Ltd

Dispositif médical destiné aux professionnels de santé. La LUCERNA RF-TILT A80 utilise des rayonnements ionisants et doit être employée conformément aux instructions du fabricant, aux règles de radioprotection et à la réglementation locale. Les fonctions, logiciels, accessoires et options disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
