Système mobile de fluoroscopie et radiographie FUJIFILM FDR CROSS

Le FUJIFILM FDR CROSS est un système mobile destiné à la fluoroscopie peropératoire et à la radiographie numérique. Il réunit dans un seul équipement les fonctions d’un arceau chirurgical et d’un appareil mobile de radiographie, afin d’accompagner les différentes étapes d’une intervention.

Sa tête de tube basculante et son détecteur amovible permettent de passer rapidement de la fluoroscopie en temps réel à l’acquisition d’images radiographiques statiques.

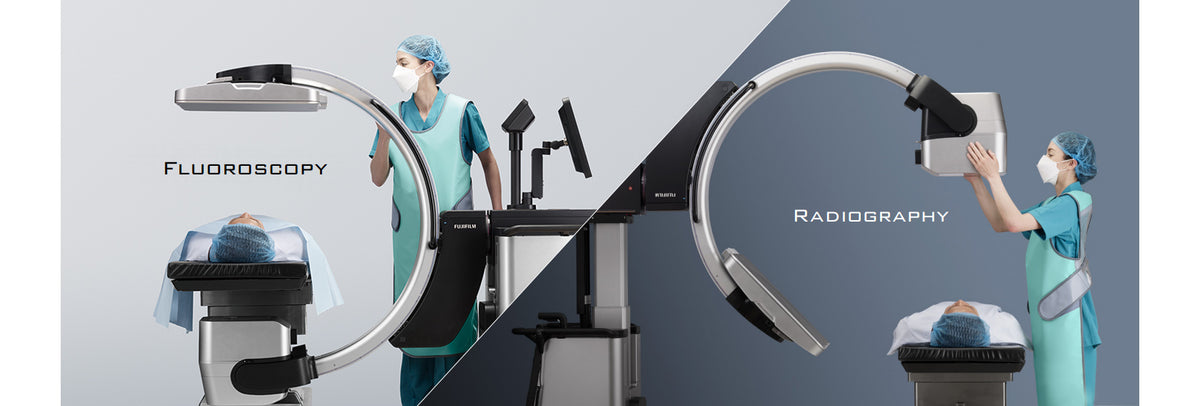

Deux modes d’imagerie sur un seul système

Mode fluoroscopie

Le mode fluoroscopie permet de visualiser les structures anatomiques en temps réel pendant une intervention.

Trois tailles de champ peuvent être utilisées, jusqu’au format 43 × 43 cm, selon le détecteur installé.

Mode radiographie

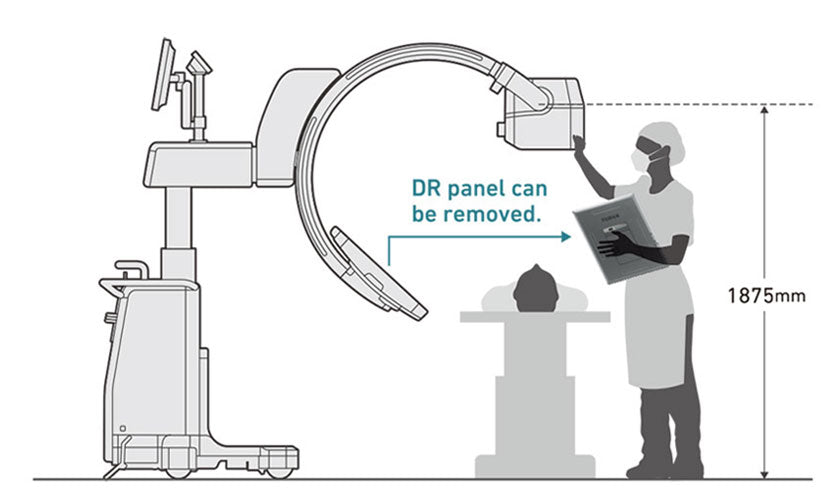

Le détecteur numérique peut être retiré de son logement afin de réaliser des radiographies statiques avant, pendant ou après l’intervention.

Un détecteur supplémentaire compatible peut également être utilisé pour faciliter l’enchaînement des acquisitions.

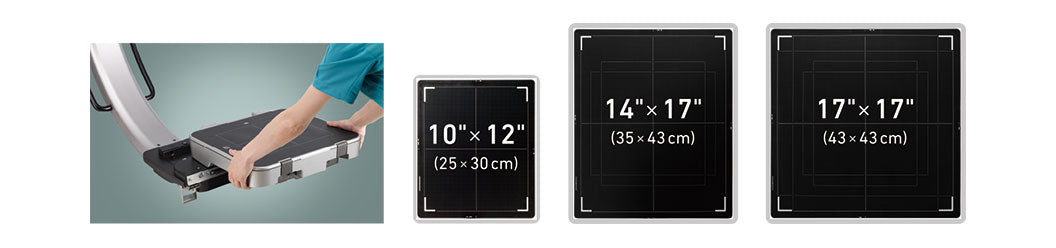

Trois formats de détecteurs disponibles

Le FDR CROSS est compatible avec les détecteurs amovibles FDR D-EVO III, proposés en trois formats :

• 25 × 30 cm : adapté aux membres et aux régions de petite dimension

• 36 × 43 cm : format polyvalent pour de nombreuses applications

• 43 × 43 cm : grand champ adapté notamment au rachis et à l’abdomen

Le mode fluoroscopie est disponible avec les détecteurs compatibles de la série C du FDR D-EVO III.

Le choix du format permet d’adapter le champ d’imagerie à la région anatomique et au moment de la procédure.

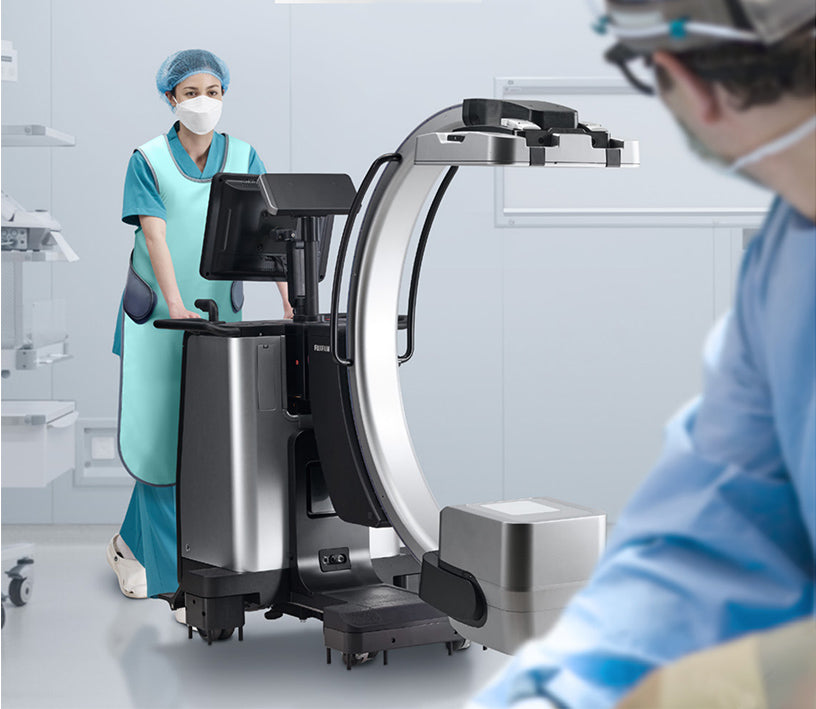

Conception compacte et maniable

Le FDR CROSS pèse environ 249 kg dans sa configuration avec détecteur 25 × 30 cm.

Son ouverture d’arceau de 83 cm facilite l’accès au patient et le positionnement autour de la table d’opération.

Les roues omnidirectionnelles situées à l’avant permettent des mouvements précis dans les espaces réduits. Les pédales de frein et les poignées directionnelles améliorent le contrôle du système pendant son déplacement.

Les panneaux de commande sont positionnés des deux côtés du bras afin de rester accessibles quelle que soit l’orientation de l’appareil.

Positionnement adapté aux interventions

Les mouvements verticaux et la rotation de l’arceau permettent d’adapter rapidement la position du tube et du détecteur.

Le tube peut être positionné à moins d’un mètre du sol, ce qui facilite notamment certaines acquisitions latérales.

Le câble haute tension est intégré au bras afin de réduire l’encombrement autour du système et de faciliter son nettoyage.

Fonctionnement sur batterie

Le FDR CROSS intègre une batterie lithium à charge rapide offrant une autonomie pouvant atteindre huit heures, selon les conditions d’utilisation.

Le système peut également être raccordé au secteur lorsque la batterie est faible ou pour une utilisation prolongée.

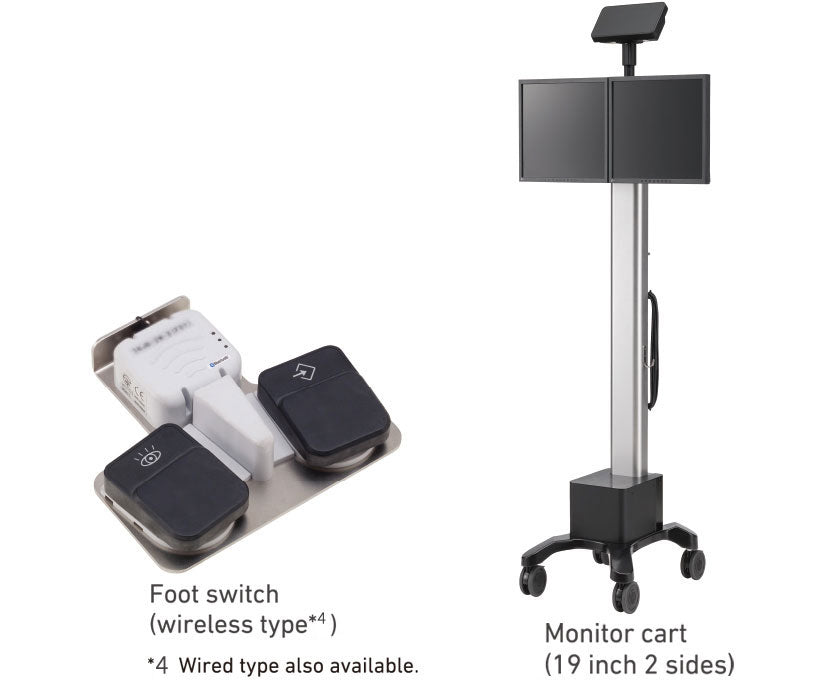

La connexion sans fil avec la pédale de commande et le chariot porte-moniteurs limite la présence de câbles dans le bloc opératoire.

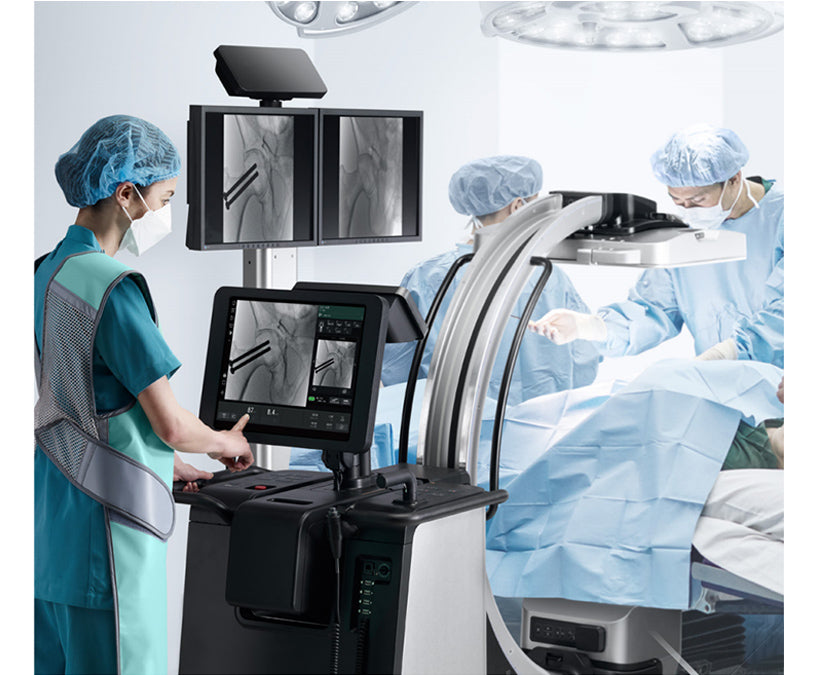

Visualisation sur deux écrans

Le chariot de visualisation dispose de deux écrans de 19 pouces permettant de consulter les images pendant la procédure.

Cette configuration offre une visualisation confortable des images fluoroscopiques et radiographiques tout en facilitant la comparaison des acquisitions.

Revêtement Hydro Ag+

Les panneaux de commande et les poignées bénéficient d’un revêtement Hydro Ag+ à base de sels d’argent.

Associé à la conception intégrée du système, ce revêtement facilite l’application des procédures de nettoyage et d’hygiène du bloc opératoire.

Connectivité DICOM

La compatibilité DICOM permet l’intégration du FDR CROSS au réseau informatique de l’établissement.

Selon la configuration, le système peut communiquer avec :

• Le RIS

• Le PACS

• Les systèmes de gestion des images

• Les solutions de suivi de dose via DICOM SR

Principales applications

Le FDR CROSS peut accompagner différentes procédures chirurgicales et interventionnelles, notamment :

• L’orthopédie

• La traumatologie

• La chirurgie du rachis

• La chirurgie des membres

• Les examens abdominaux peropératoires

• La fluoroscopie de contrôle

• Les radiographies réalisées avant, pendant ou après une intervention

• Les procédures nécessitant plusieurs tailles de champ

Points forts

• Fluoroscopie et radiographie sur un seul mobile

• Détecteur numérique amovible

• Trois formats de détecteurs disponibles

• Champ d’imagerie pouvant atteindre 43 × 43 cm

• Ouverture d’arceau de 83 cm

• Poids d’environ 249 kg avec le détecteur 25 × 30 cm

• Roues avant omnidirectionnelles

• Commandes accessibles des deux côtés

• Tube positionnable à moins d’un mètre du sol

• Câble haute tension intégré au bras

• Autonomie pouvant atteindre huit heures

• Pédale et chariot porte-moniteurs sans fil

• Deux écrans de visualisation de 19 pouces

• Revêtement Hydro Ag+

• Compatibilité RIS, PACS et DICOM SR

Caractéristiques principales

Marque : FUJIFILM
Produit : FDR CROSS
Modèle : DR-XD 3000
Catégorie : système mobile de fluoroscopie et de radiographie
Modes d’imagerie : fluoroscopie et radiographie numérique
Détecteurs compatibles : FDR D-EVO III
Formats disponibles : 25 × 30 cm, 36 × 43 cm et 43 × 43 cm
Ouverture de l’arceau : 83 cm
Poids : environ 249 kg avec le détecteur 25 × 30 cm
Autonomie : jusqu’à huit heures selon les conditions d’utilisation
Écrans : deux moniteurs de 19 pouces
Mobilité : roues avant omnidirectionnelles
Protection des surfaces : revêtement Hydro Ag+ sur les poignées et panneaux de commande
Connectivité : DICOM, RIS, PACS et DICOM SR selon la configuration

Dispositif médical destiné aux professionnels de santé. Le FDR CROSS utilise des rayonnements ionisants et doit être employé conformément aux instructions du fabricant, aux règles de radioprotection et à la réglementation locale. Les détecteurs, accessoires et fonctions disponibles peuvent varier selon la configuration choisie et le pays de commercialisation.
