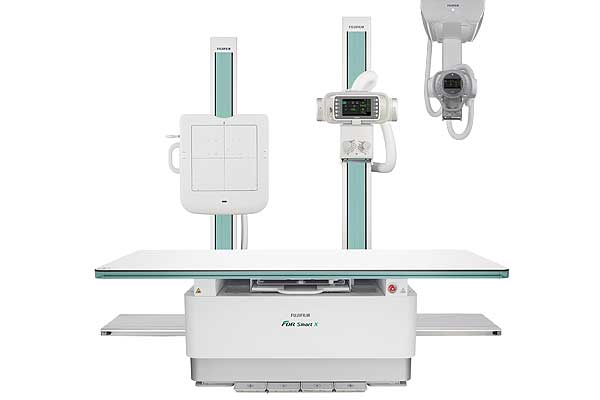

Systèmes de radiographie numérique FUJIFILM FDR Smart X

Le FUJIFILM FDR Smart X est un système de radiographie numérique polyvalent conçu pour les examens de radiologie générale.

Il peut être configuré avec un tube à rayons X monté sur une suspension plafonnière ou sur une colonne fixée au sol. Cette modularité permet d’adapter l’installation à la surface disponible, à l’organisation du service et au volume d’examens réalisé.

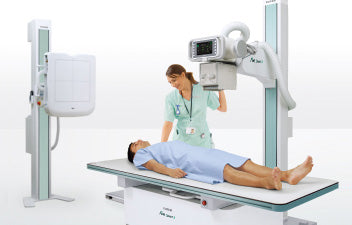

Le système associe un tube à rayons X, une table radiographique motorisée, un support vertical Bucky et les solutions d’imagerie numérique FUJIFILM. Il est compatible avec les détecteurs numériques de la série FDR D-EVO II, ainsi qu’avec les cassettes de radiographie informatisée CR et les cassettes film-écran selon la configuration choisie.

Une solution adaptable à chaque salle de radiologie

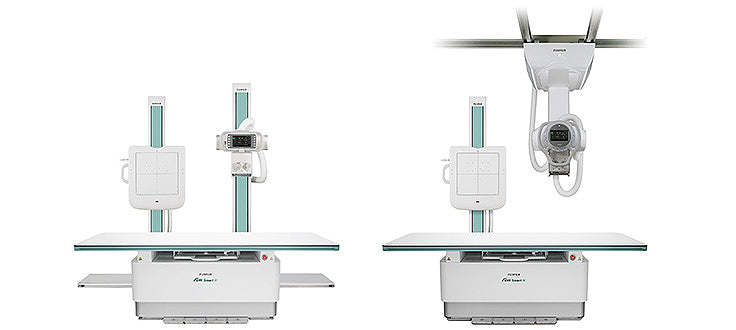

Le FDR Smart X est proposé avec deux principaux modes d’installation :

• Une suspension plafonnière

• Une colonne montée au sol

Cette flexibilité permet de concevoir une salle de radiographie adaptée aux contraintes techniques de l’établissement.

Le système plafonnier privilégie l’amplitude des déplacements et l’automatisation du positionnement. La version montée au sol représente une solution adaptée aux salles dont la hauteur, la structure du plafond ou la surface disponible ne permettent pas l’installation d’une suspension plafonnière.

Configuration avec suspension plafonnière

Dans la configuration plafonnière, le tube à rayons X peut se déplacer dans la salle afin de réaliser différents types d’examens.

Il peut être synchronisé avec le support vertical et la table radiographique, ce qui simplifie l’alignement du tube, du patient et du détecteur.

Cette configuration favorise un flux de travail rapide dans les services réalisant un nombre important d’examens.

Configuration avec colonne montée au sol

Le tube peut également être installé sur une colonne fixée au sol.

Cette configuration permet d’équiper les salles dans lesquelles une suspension plafonnière ne peut pas être installée ou lorsque l’établissement recherche une solution plus compacte.

Elle conserve les principales fonctions nécessaires aux examens réalisés sur la table, sur le support vertical ou avec un détecteur positionné librement autour du patient.

Support vertical Bucky inclinable

Le support vertical Bucky peut être incliné automatiquement ou manuellement selon le modèle et les options sélectionnés.

Cette inclinaison facilite la réalisation d’examens sur des patients qui ne peuvent pas adopter une position verticale classique.

Elle améliore notamment l’accès pour :

• Les patients en fauteuil roulant

• Les patients à mobilité réduite

• Les patients nécessitant une position assise

• Certains examens des membres

• Les acquisitions nécessitant une incidence oblique

Positions prédéfinies du support vertical

Les positions couramment utilisées peuvent être enregistrées dans le système.

L’utilisateur peut ensuite rappeler une position prédéfinie afin que le support vertical se déplace automatiquement vers l’emplacement correspondant.

Cette fonction réduit les repositionnements manuels et facilite la répétition des examens réalisés selon des protocoles standardisés.

Suivi automatique

Le FDR Smart X dispose de fonctions de suivi automatique permettant de synchroniser les déplacements du tube à rayons X avec ceux du support vertical ou de la table.

Lorsque l’un des composants est déplacé, l’autre peut suivre automatiquement afin de maintenir l’alignement nécessaire à l’exposition.

Cette synchronisation réduit le temps consacré au centrage et limite les corrections manuelles entre les différentes incidences.

Synchronisation avec le support vertical

Lors des examens réalisés sur le support mural, la tête du tube et le Bucky vertical peuvent se déplacer de manière synchronisée.

Le centrage entre le faisceau de rayons X et le détecteur est ainsi maintenu pendant les changements de hauteur.

Cette fonction facilite notamment les examens du thorax, de l’abdomen, du bassin, de la colonne vertébrale et des membres en position debout.

Synchronisation avec la table

Le Bucky intégré à la table peut suivre les mouvements horizontaux de la tête du tube.

Le système peut également accompagner certains mouvements circulaires ou angulaires du tube selon la configuration choisie.

Cette synchronisation permet de maintenir le détecteur en regard de la zone irradiée lors des changements de position.

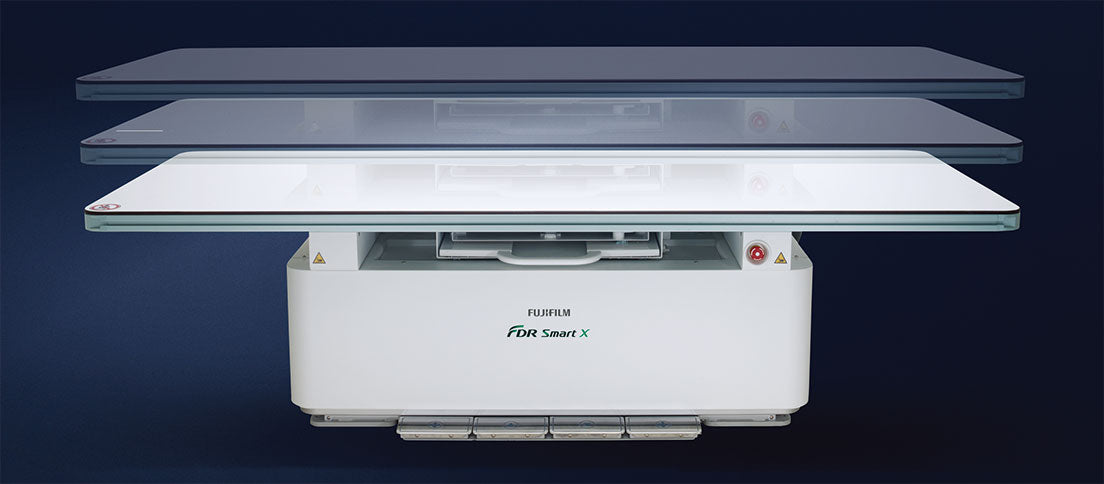

Table radiographique motorisée

Le FDR Smart X peut être équipé d’une table radiographique motorisée réglable en hauteur.

Le réglage de la hauteur facilite l’installation du patient et permet d’adapter la position de travail à l’examen réalisé.

La table peut être utilisée avec les configurations plafonnières comme avec les installations montées au sol.

Capacité de charge jusqu’à 300 kg

La table radiographique peut supporter une charge maximale de 300 kg.

Cette capacité permet de prendre en charge différents profils de patients tout en maintenant la stabilité nécessaire pendant le positionnement et l’acquisition des images.

Plateau de table rotatif

La table dispose d’un plateau rotatif permettant d’adapter sa position à celle du patient.

La position du détecteur plan peut ainsi être modifiée sans imposer des déplacements importants au patient.

Cette fonction est particulièrement utile pour les personnes présentant une mobilité réduite ou lorsqu’une région anatomique doit être examinée dans plusieurs orientations.

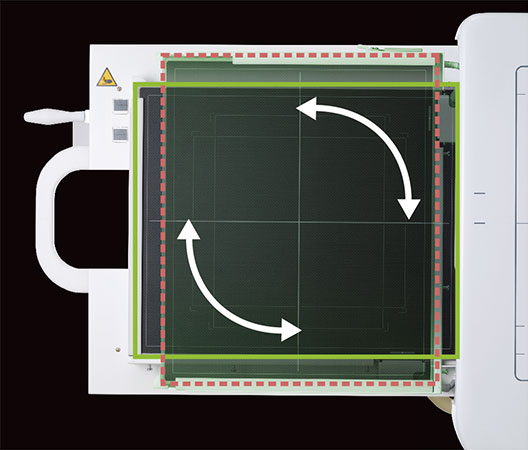

Double rotation du détecteur

Lorsqu’un détecteur de format 14 × 17 pouces est utilisé, deux types de positionnement peuvent être sélectionnés :

• Une référence supérieure

• Une rotation centrale

Cette fonction permet de modifier l’orientation du champ d’acquisition sans devoir retirer le détecteur pour le réinsérer dans l’autre sens.

Elle facilite notamment les examens de régions anatomiques autres que le thorax et limite les manipulations répétitives du capteur.

Grilles amovibles

Les grilles de la table et du support vertical peuvent être retirées selon les besoins de l’examen.

Cette possibilité apporte davantage de flexibilité dans l’organisation du travail, notamment pour les examens pédiatriques ou certaines acquisitions ne nécessitant pas l’utilisation d’une grille antidiffusante.

Le retrait de la grille doit être décidé par le professionnel en fonction du patient, de la région anatomique et du protocole appliqué.

Connexion automatique du détecteur

Le câble et le connecteur nécessaires au détecteur compatible peuvent être intégrés au plateau de la table.

Lorsque le détecteur est inséré dans son logement, sa connexion s’effectue automatiquement.

L’utilisateur n’a donc pas besoin de manipuler des câbles autour du Bucky à chaque changement de détecteur.

Associée à la fonction de rotation, cette connexion automatique contribue à accélérer la préparation des examens.

Détecteur de sécurité

Un interrupteur de sécurité vérifie la présence et le positionnement correct du détecteur dans le plateau ou dans le Bucky.

Lorsque le détecteur n’est pas présent ou qu’il n’est pas correctement inséré, l’exposition aux rayons X est bloquée.

Cette fonction permet d’éviter une exposition sans capteur correctement positionné.

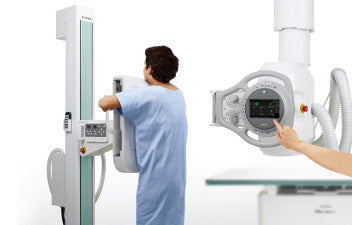

Écran LCD sur la tête du tube

La tête du tube à rayons X peut intégrer un écran LCD permettant de consulter et de régler plusieurs paramètres directement dans la salle d’examen.

L’utilisateur peut ainsi vérifier les informations utiles sans devoir retourner systématiquement au poste de commande.

Cette interface contribue à simplifier le positionnement du patient et la préparation de l’exposition.

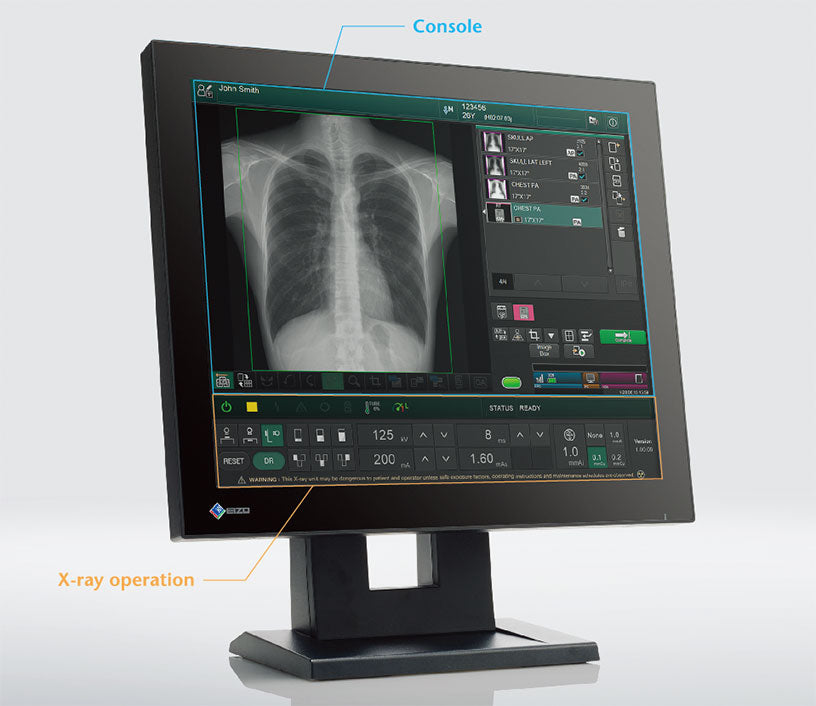

Console intégrée

Selon la configuration, la console d’acquisition du détecteur et le contrôleur du générateur de rayons X peuvent être affichés sur un même moniteur.

L’utilisateur peut alors effectuer depuis un seul poste :

• La sélection du protocole

• Le choix de la région anatomique

• Le réglage des conditions d’exposition

• La sélection du détecteur ou de la cassette

• La vérification de l’image acquise

• La gestion des informations de l’examen

Cette intégration réduit les changements d’interface et améliore la continuité du flux de travail.

Sélection rapide de la modalité

Les détecteurs et les cassettes connectés sont affichés sur la console et sur le contrôleur de rayons X.

L’utilisateur peut sélectionner la modalité souhaitée en appuyant sur le bouton correspondant.

La console d’acquisition et le générateur sont alors synchronisés avec le dispositif choisi.

Cette fonction facilite le passage entre :

• Un détecteur numérique DR

• Une cassette CR

• Une cassette film-écran compatible

Affichage de l’état du détecteur

Lorsque le système est utilisé avec un détecteur DR compatible, la console peut afficher différentes informations relatives à son fonctionnement.

L’utilisateur peut notamment vérifier :

• L’état de la connexion

• Le mode de communication sans fil

• Le niveau de charge de la batterie

• La disponibilité du détecteur

• Le dispositif actuellement sélectionné

Cette visibilité facilite la préparation de l’examen et limite les interruptions liées à un détecteur indisponible ou insuffisamment chargé.

Compatibilité avec les détecteurs FDR D-EVO II

Le FDR Smart X est compatible avec les détecteurs numériques portatifs de la série FUJIFILM FDR D-EVO II.

Ces détecteurs peuvent être utilisés sur la table, dans le support vertical ou directement autour du patient selon le type d’examen et la configuration de la salle.

Leur format portatif permet également de simplifier certaines acquisitions sur des patients difficiles à déplacer.

Le modèle exact du détecteur doit être sélectionné en fonction du format d’image, de l’activité clinique et de la compatibilité du système.

Compatibilité avec les cassettes CR et film-écran

Le système peut également prendre en charge des cassettes de radiographie informatisée CR ainsi que des cassettes film-écran.

Cette compatibilité permet aux établissements de conserver certains équipements ou certaines méthodes d’acquisition pendant une transition vers la radiographie numérique directe.

La disponibilité de ces configurations doit être confirmée selon le système installé et le marché concerné.

Générateur assisté par condensateur

Un générateur assisté par condensateur peut être proposé pour les services de radiologie de taille moyenne.

Cette solution fournit une puissance de 40 kW à partir d’une alimentation monophasée de 3 kVA.

Elle est conçue pour limiter les modifications importantes de l’installation électrique lorsque l’alimentation disponible ne permet pas l’utilisation d’un générateur conventionnel de forte puissance.

Générateur avec alimentation secourue

Une configuration avec alimentation secourue peut être proposée pour les régions où le réseau électrique est instable.

Selon les indications du fabricant, cette solution peut fournir de l’électricité pendant environ cinq heures, soit approximativement 500 expositions, en l’absence d’alimentation secteur.

Elle utilise un générateur de 40 kW avec une puissance d’entrée monophasée de 1 kVA.

L’autonomie réelle peut varier selon les conditions d’utilisation, les paramètres d’exposition et la configuration du système.

Générateurs pour les grands établissements

Pour les hôpitaux réalisant une charge de travail plus importante, le FDR Smart X peut être associé à un générateur haute fréquence triphasé.

Plusieurs puissances sont proposées selon la configuration :

• 40 kW

• 52 kW

• 68 kW

• 82 kW

Le choix de la puissance dépend du volume d’activité, des types d’examens réalisés et des caractéristiques de l’installation électrique.

Principales applications cliniques

Selon les composants, les détecteurs et les options sélectionnés, le FDR Smart X peut être utilisé pour :

• La radiographie thoracique

• La radiographie abdominale

• L’imagerie du bassin

• L’imagerie du rachis

• L’exploration des membres supérieurs

• L’exploration des membres inférieurs

• Les examens du crâne

• Les examens orthopédiques

• Les acquisitions en position debout

• Les acquisitions en position allongée

• Les examens en position assise

• Les patients en fauteuil roulant

• Les patients à mobilité réduite

• Les acquisitions libres avec un détecteur portatif

Une solution adaptée à différents établissements

Grâce à ses différents modes d’installation et à sa gamme de générateurs, le FDR Smart X peut être configuré pour plusieurs environnements.

Il peut notamment répondre aux besoins :

• Des cabinets de radiologie

• Des centres médicaux

• Des cliniques

• Des hôpitaux

• Des services disposant d’un espace limité

• Des établissements situés dans des régions où l’alimentation électrique est instable

• Des services souhaitant associer des détecteurs DR et des cassettes CR

Points forts

• Système de radiographie numérique polyvalent

• Deux configurations principales : plafonnière ou montée au sol

• Installation adaptable aux contraintes de la salle

• Compatibilité avec les détecteurs FDR D-EVO II

• Compatibilité avec les cassettes CR et film-écran

• Support vertical Bucky inclinable

• Inclinaison automatique ou manuelle selon la configuration

• Enregistrement de positions prédéfinies

• Suivi automatique du tube et du Bucky

• Synchronisation avec le support vertical

• Synchronisation avec la table

• Table motorisée réglable en hauteur

• Capacité de charge maximale de 300 kg

• Plateau de table rotatif

• Double rotation des détecteurs 14 × 17 pouces

• Grilles amovibles sur la table et le support vertical

• Connexion automatique du détecteur

• Détecteur de sécurité intégré

• Écran LCD sur la tête du tube

• Console d’acquisition et contrôleur de rayons X intégrables sur un même écran

• Sélection rapide du détecteur ou de la cassette

• Affichage de l’état de connexion et de la batterie du détecteur

• Plusieurs solutions de générateurs

• Générateur assisté par condensateur

• Générateur avec alimentation secourue

• Générateurs triphasés jusqu’à 82 kW

• Configuration adaptée aux établissements de différentes tailles

Caractéristiques principales

Marque : FUJIFILM
Produit : FDR Smart X
Nom du modèle : FDR Smart FGXR
Catégorie : système de radiographie numérique polyvalent
Configurations principales : suspension plafonnière ou colonne montée au sol
Applications : radiologie générale
Support vertical : Bucky inclinable automatiquement ou manuellement selon la configuration
Positionnement mémorisé : disponible selon la configuration
Suivi automatique : tube avec support vertical ou table
Table : motorisée et réglable en hauteur
Charge maximale de la table : 300 kg
Plateau : rotatif
Rotation du détecteur : double positionnement avec les formats 14 × 17 pouces
Grilles : amovibles sur la table et le support vertical
Connexion du détecteur : automatique avec les composants compatibles
Sécurité : détection de la présence et de l’insertion correcte du capteur
Interface : écran LCD sur la tête du tube
Console : acquisition et commande du générateur sur un même moniteur selon la configuration
Détecteurs compatibles : série FUJIFILM FDR D-EVO II
Autres supports compatibles : cassettes CR et film-écran
Générateur assisté par condensateur : 40 kW, alimentation monophasée de 3 kVA
Générateur avec alimentation secourue : 40 kW, alimentation monophasée de 1 kVA
Autonomie annoncée de l’alimentation secourue : environ 5 heures ou 500 expositions
Générateurs triphasés disponibles : 40, 52, 68 ou 82 kW

Dispositif médical destiné aux professionnels de santé. Les configurations plafonnières ou montées au sol, les fonctions motorisées, le suivi automatique, les générateurs, les détecteurs et les accessoires disponibles peuvent varier selon l’installation choisie et le pays de commercialisation.
